5 Elektrischer Anschluss
SMA Solar Technology AG
18
485BRD-10-IA-de-12
Installationsanleitung

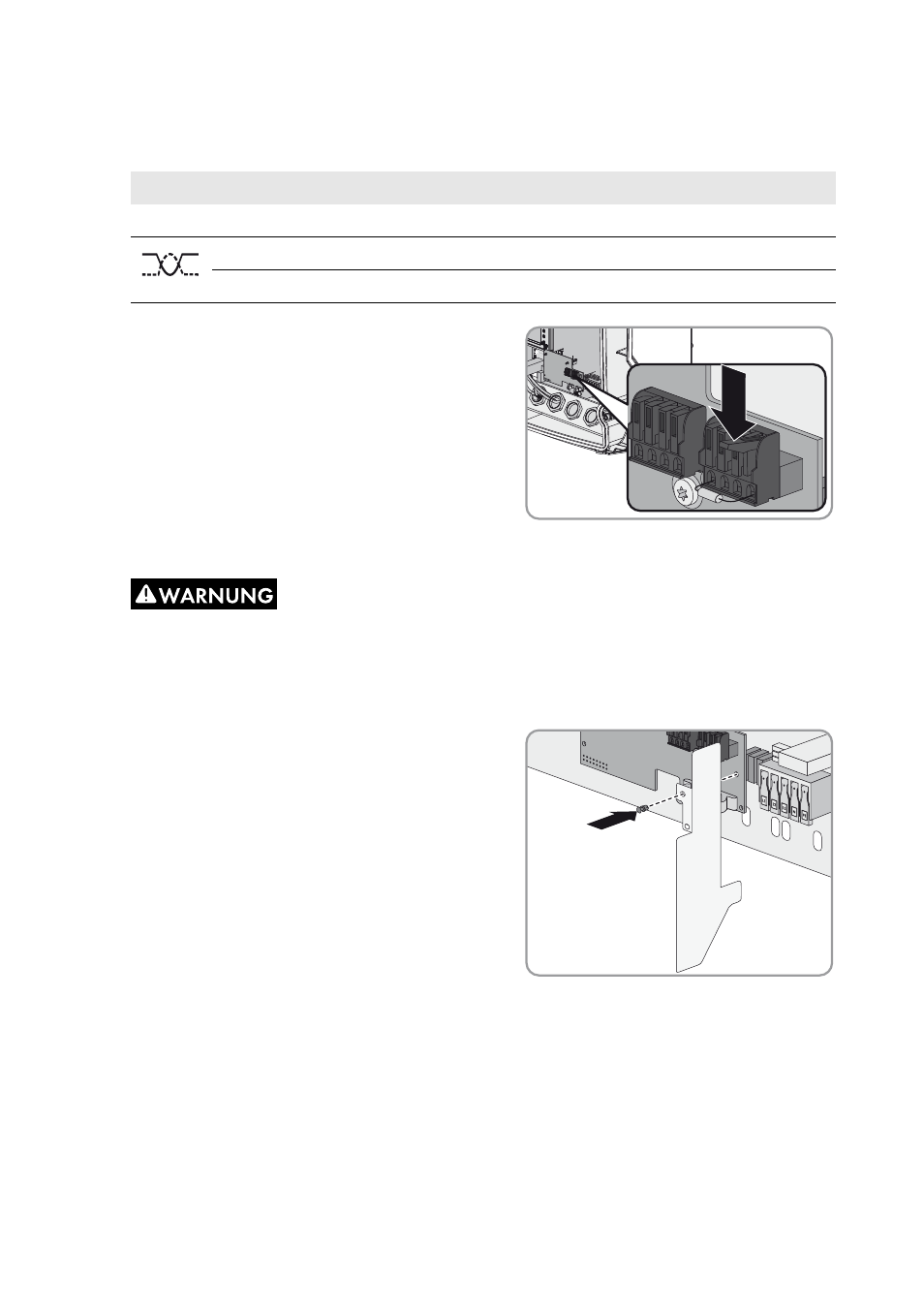

4. Adern an die Klemmen des Federkraftsteckers anschließen und Aderfarben notieren. Dabei ist
die Zuordnung der Kabel zu den Federkraftsteckern beliebig.
5. Federkraftklemmen schließen.
6. Jedes Kabel mit dem Kabelschirm in die Schirmklammer drücken.
8. Überwurfmutter der Kabelverschraubung festdrehen.
9. Den Wechselrichter schließen und in Betrieb nehmen (siehe Installationsanleitung des
Wechselrichters).
10. Kabelende am RS485-Bus anschließen (Informationen zur Anschlussbelegung und Verdrahtung
im System siehe Technische Beschreibung „RS485-Verkabelungsprinzip“).
Signal
485-Datenmodule Aderfarbe
RS485-Bus
GND
5
5
Data+
2
2
Data-
7
7
7.
Stromschlag durch unter Spannung stehende Kabel
Sollte sich im Betrieb des Wechselrichters eine Ader (L1, L2 oder L3) aus der AC-Klemme lösen,
besteht die Gefahr, dass die Kabel für die RS485-Kommunikation unter Spannung stehen und
beim Berühren der Kabel kann ein lebensgefährlicher Stromschlag entstehen.
• Die mitgelieferte Kunststoff-Folie mit dem
mitgelieferten Spreizniet am Modul
befestigen. Dadurch ist der
AC-Anschlussbereich im Wechselrichter von
anderen Anschlüssen abgetrennt.
