5.4 Kabel vorbereiten
Voraussetzung:
☐ Die Kabelanforderungen müssen erfüllt sein (siehe Technische Beschreibung „RS485
Verkabelungsprinzip“).
☐ Durchmesser des Kabels bei Verwendung der Einloch-Kabeltülle: maximal 17 mm
☐ Durchmesser des Kabels bei Verwendung der Zweiloch-Kabeltülle: maximal 6,5 mm
Je nachdem, ob sich der Wechselrichter am Ende oder in der Mitte des Kommunikationsbusses
befindet, bereiten Sie 1 oder 2 Kabel nach folgendem Vorgehen vor.
1. Am Ende des Kabels, das an das 485-Datenmodul angeschlossen werden soll, 40 mm des
Kabelmantels entfernen.
2. Den Kabelschirm bis auf 15 mm kürzen.

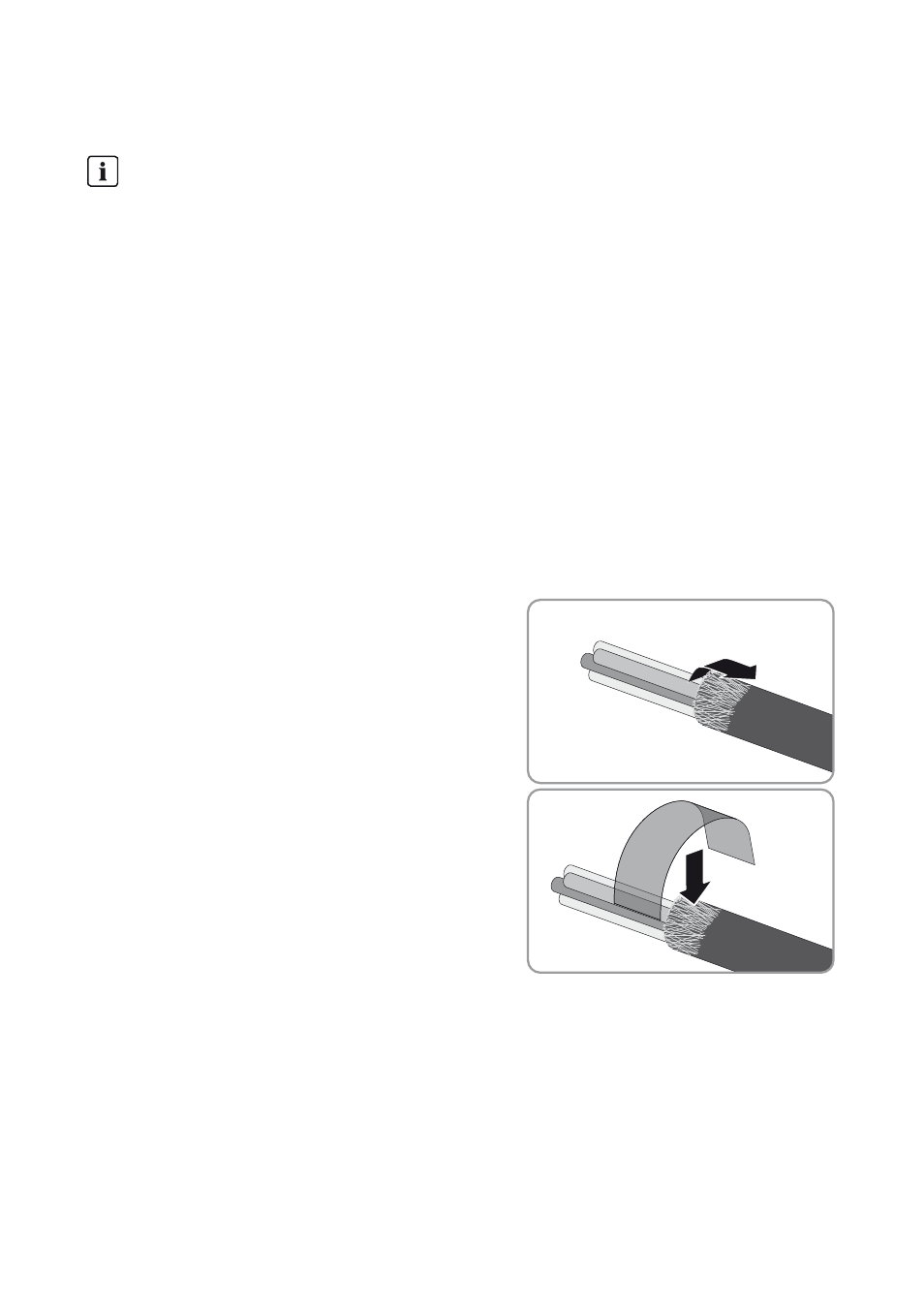

3. Den überschüssigen Kabelschirm auf den
Kabelmantel umschlagen.
4. Den Kabelschirm mit der Kupferfolie umkleben.
5. 3 Adern jeweils 6 mm abisolieren. Dabei müssen 2 Adern für die Kommunikation ein verdrilltes
Paar sein.
6. Alle übrigen Adern bis zum Kabelmantel kürzen.
Störung der Datenübertragung durch AC-Kabel
AC-Kabel erzeugen im Betrieb ein elektromagnetisches Feld, das die Anlagenkommunikation
stören kann.
• Die Kabel für die RS485-Kommunikation nicht direkt zusammen mit dem AC-Kabel
verlegen.
