5 Elektrischer Anschluss SMA Solar Technology AG
12 485BRD-10-IA-de-12 Installationsanleitung
5.2 Montageposition und Kabelweg

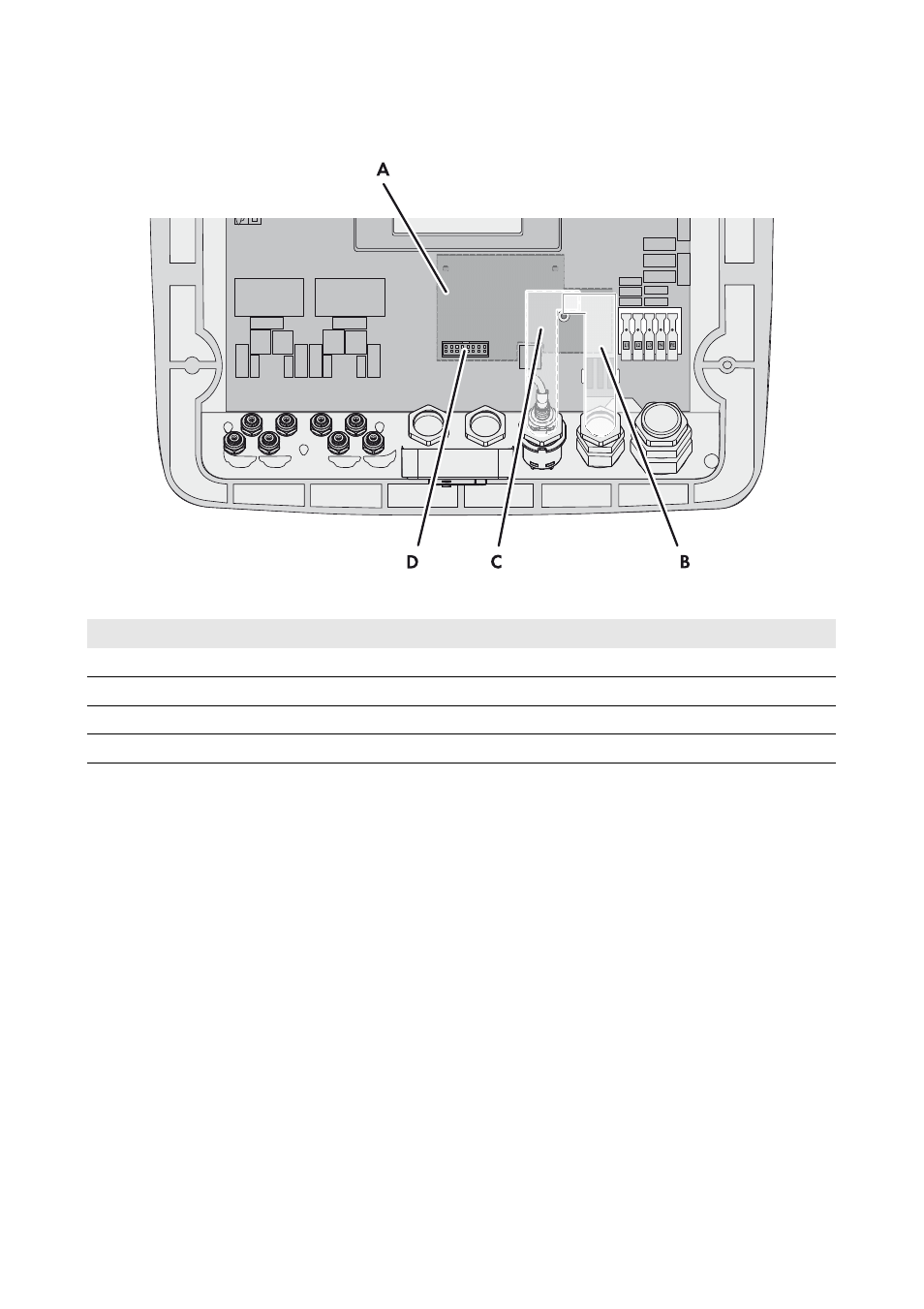

Abbildung 3: Montageposition und Kabelweg im Wechselrichter bei geöffnetem Gehäusedeckel
Position Bezeichnung
A Montageposition
B Kabelweg
C Optionaler Kabelweg
