3 Lieferumfang
Installationsanleitung
485BRD-10-IA-de-12
9
3 Lieferumfang
Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie
sich bei unvollständigem Lieferumfang oder bei Beschädigungen mit Ihrem Fachhändler in
Verbindung.
Wenn das 485-Datenmodul bereits werkseitig in den Wechselrichter eingebaut ist, befinden sich nur
noch die Bestandteile im Lieferumfang, die für den elektrischen Anschluss notwendig sind.

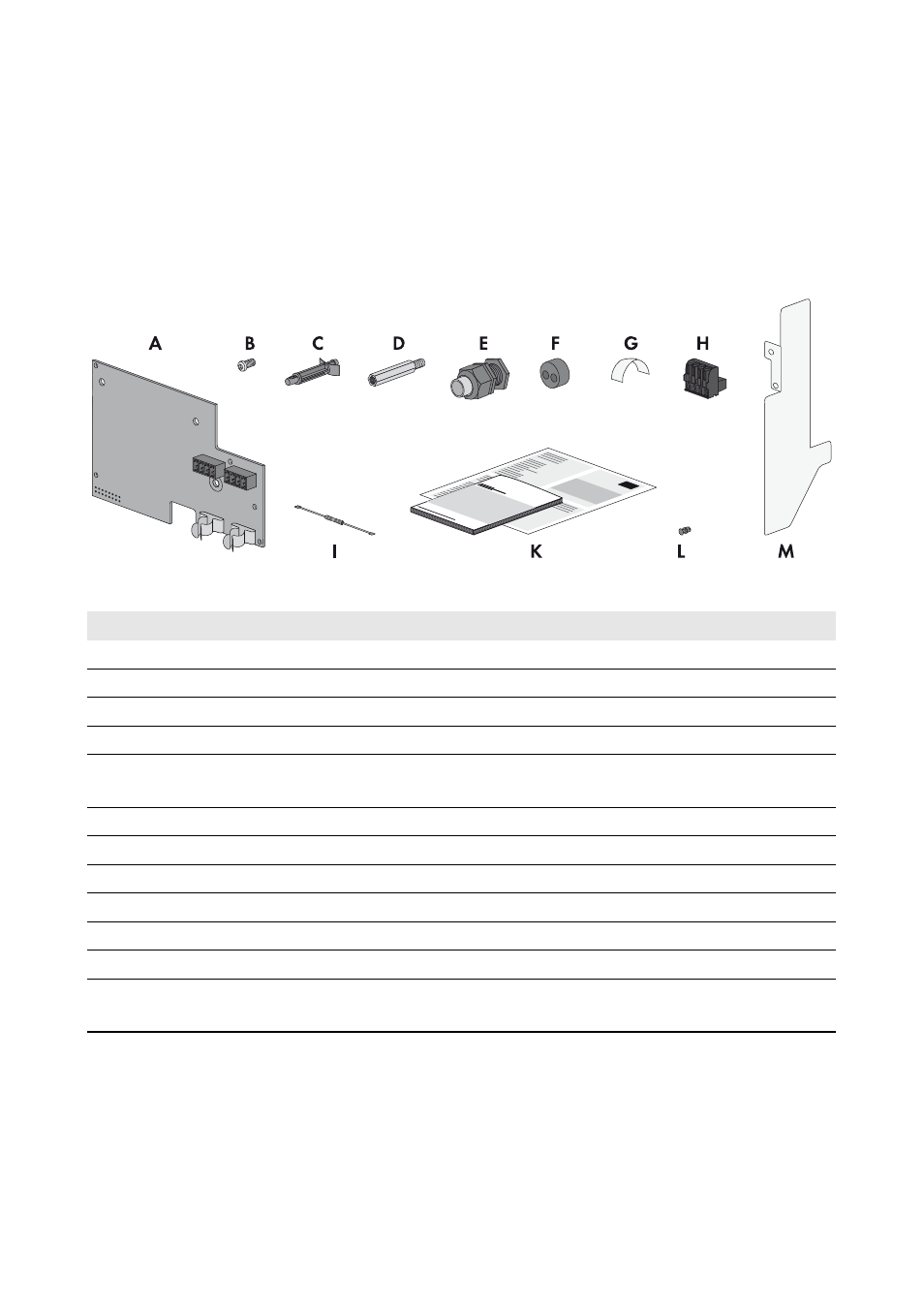

Abbildung 1: Bestandteile des Lieferumfangs
Position
Anzahl
Bezeichnung
A
1
485-Datenmodul
B
1
M4x10 Schraube
C
2
Kunststoff-Abstandshalter
D
1
Metall-Abstandshalter
E
1
Kabelverschraubung M25 mit Dichtstopfen, Einloch-Kabeltülle
und Gegenmutter M25
F
1
Zweiloch-Kabeltülle für Kabelverschraubung M25
G
2
Kupferfolie
H
2
Federkraftstecker
I
1
Abschlusswiderstand
K
1
Installationsanleitung, RS485-Verkabelungsprinzip
L
1
Spreizniet
M
1
Kunststoff-Folie zum Abtrennen des Kommunikationsanschlusses
vom AC-Anschluss
