SMA Solar Technology AG 5 Elektrischer Anschluss
Installationsanleitung 485BRD-10-IA-de-12 13

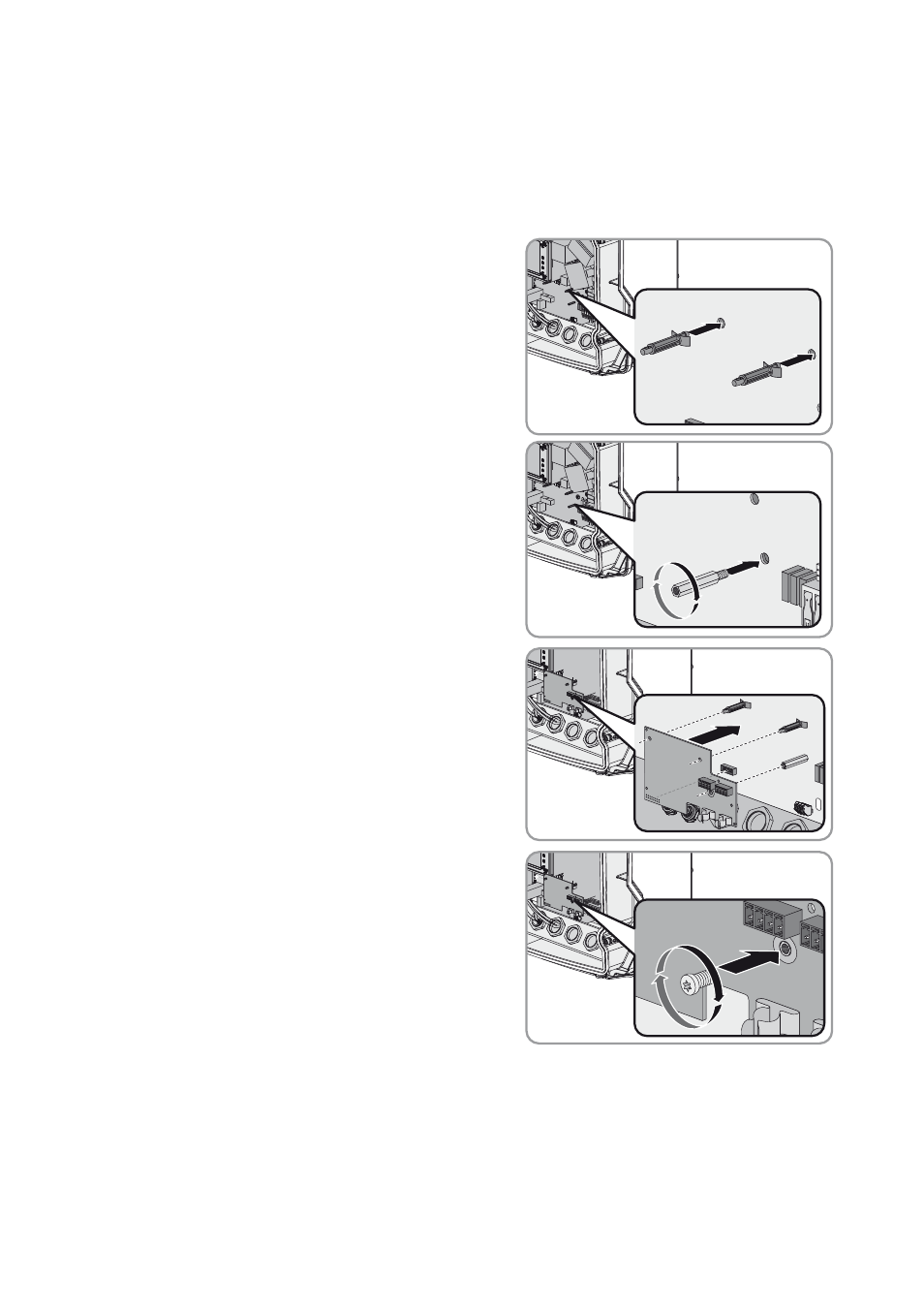

5.3 485-Datenmodul in den Wechselrichter einbauen
1. Den Wechselrichter AC- und DC-seitig spannungsfrei schalten und öffnen (siehe
Installationsanleitung des Wechselrichters).
2. Alle Abstandshalter im Wechselrichter befestigen:
• Die Kunststoff-Abstandshalter in die dafür
vorgesehenen Löcher stecken.
• Den Metall-Abstandshalter in die dafür
vorgesehene Verschraubung drehen
(Drehmoment: 3,5 Nm ± 0,3 Nm).
3. Das Modul in den Wechselrichter einsetzen. Dazu
den Stecker auf der Unterseite des
485-Datenmoduls in die Buchse stecken und die
Abstandshalter durch die Löcher im
485-Datenmodul führen.
☑ Das 485-Datenmodul rastet hörbar ein.
4. Das 485-Datenmodul mit der Schraube M4x10
und einem Torx-Schraubendreher (T 20)
festschrauben (Drehmoment: 3,5 Nm ± 0,3 Nm).
