SMA Solar Technology AG 5 Elektrischer Anschluss
Installationsanleitung 485BRD-10-IA-de-12 15
5.5 Kabelverschraubung am Wechselrichter vorbereiten
Um die Kabelverschraubung am Wechselrichter vorzubereiten, müssen Sie wissen, ob 1 oder 2 Kabel
am 485-Datenmodul angeschlossen werden sollen und ob das Multifunktionsrelais im Wechselrichter
genutzt wird oder später noch genutzt werden soll.
Wenn Sie 1 oder 2 Kabel an das 485-Datenmodul anschließen möchten und das Multifunktionsrelais
im Wechselrichter nicht genutzt wird und später auch nicht genutzt werden soll, die
Kabelverschraubung M25 am Wechselrichter für 1 oder 2 Kabel vorbereiten.
Wenn Sie 2 Kabel an das 485-Datenmodul anschließen möchten und das Multifunktionsrelais im
Wechselrichter genutzt wird oder später noch genutzt werden soll, müssen Sie die Ethernet-Buchse
aus dem Wechselrichter ausbauen und eine weitere Kabelverschraubung M25 am Wechselrichter
montieren.
Kabelverschraubung am Wechselrichter für 1 oder 2 Kabel vorbereiten
1. Überwurfmutter von der Kabelverschraubung M25 abdrehen und Dichtstopfen herausdrücken.
2. Wenn 1 Kabel angeschlossen werden soll, die Einloch-Kabeltülle aus der Kabelverschraubung
M25 herausnehmen und das Kabel in die Einloch-Kabeltülle stecken.

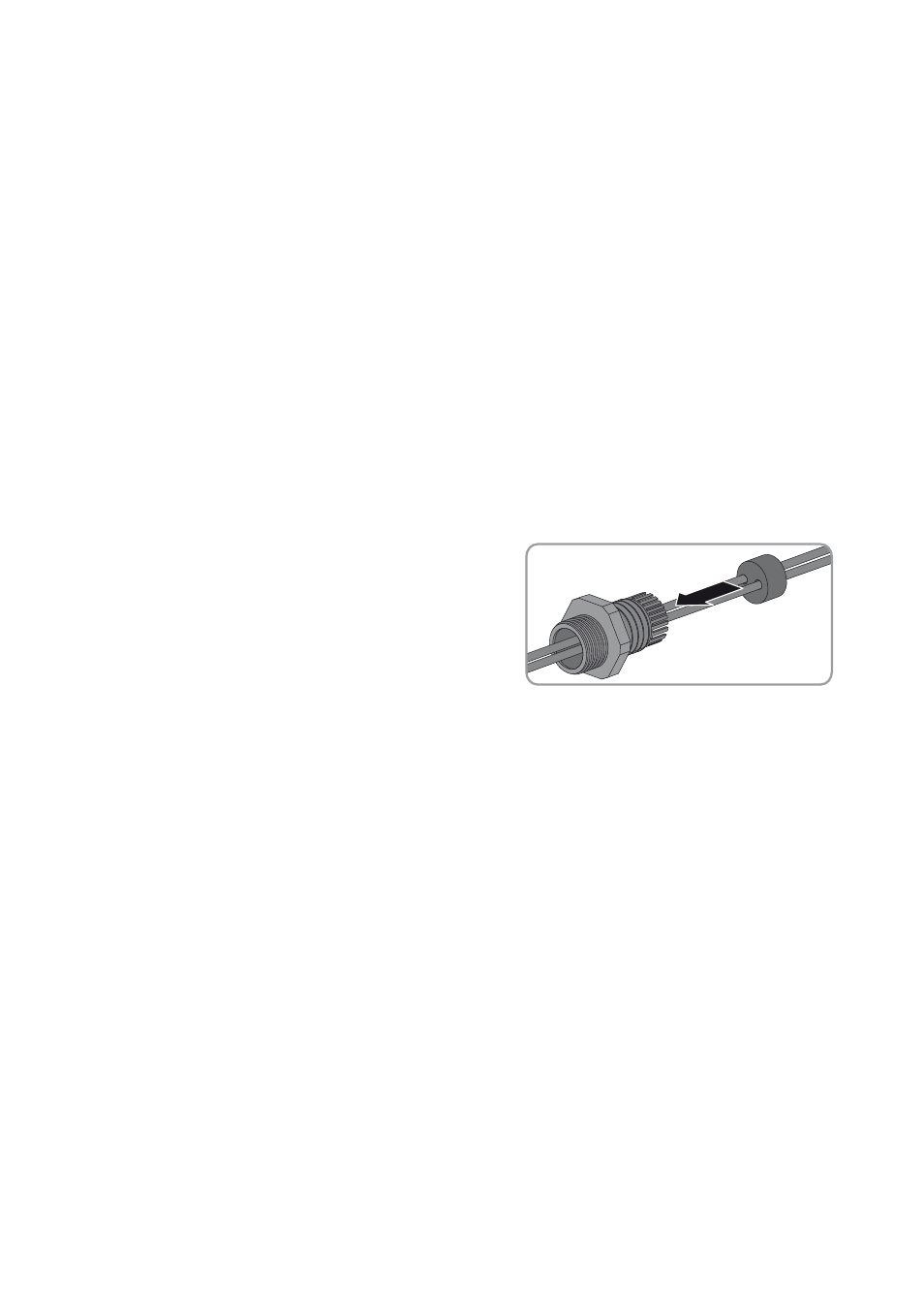

3. Wenn 2 Kabel angeschlossen werden sollen, die
Einloch-Kabeltülle aus der Kabelverschraubung
M25 herausnehmen und die Kabel in die
mitgelieferte Zweiloch-Kabeltülle stecken.
4. Die Kabeltülle mit dem Kabel in die Kabelverschraubung drücken und jedes Kabel bis zu den
Buchsen auf dem 485-Datenmodul führen.
5. Überwurfmutter auf die Kabelverschraubung M25 drehen.
6. Im Inneren des Wechselrichters die Schutzabdeckung des Multifunktionsrelais abnehmen. Die
Schutzabdeckung wird nicht mehr benötigt.
