2 „meine anlage – SMA POWER PLANT CONTROLLER Benutzerhandbuch
Seite 13
SMA Solar Technology AG
3 Produktüberblick
Betriebsanleitung
PPC-BE-P7-de-13
13

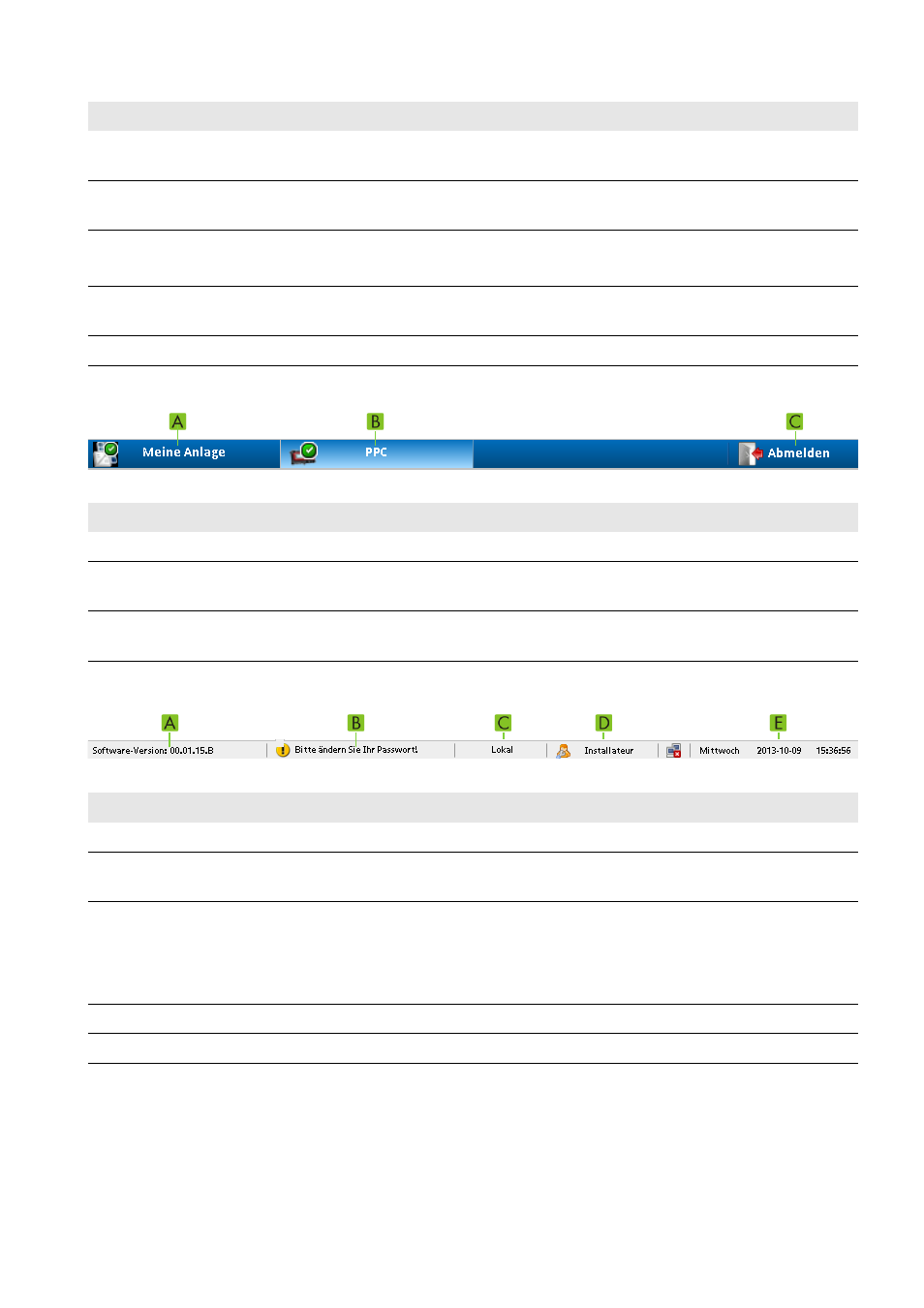

Navigationszeile erster Ebene
Abbildung 5: Aufbau der Navigationszeile erster Ebene (Beispiel)
Statuszeile
Abbildung 6: Aufbau der Statuszeile (Beispiel)
3.4.2 „Meine Anlage“
Nach dem Anmelden an der Benutzeroberfläche des Power Plant Controllers öffnet sich die Anlagenübersicht. Die
Bezeichnung „Meine Anlage“ wird als Platzhalter verwendet für den Namen, den Sie Ihrer Anlage geben.
Hier finden Sie Informationen über Namen und Gesamtleistung der PV-Anlage sowie die gemessenen Momentanwerte
für Netzspannung, Netzfrequenz, Wirkleistung und Blindleistung am jeweils gewählten Netzanalysator.
B
Navigationszeile zweiter Ebene (siehe Kapitel 3.4.3 „„PPC““, Seite 14)
Diese Navigationszeile erscheint nur, wenn in der Navigationszeile erster Ebene PPC gewählt wurde.
C
Linke Menüleiste
Der Aufbau der Menüleiste ist abhängig von der Auswahl in der Navigationszeile der zweiten Ebene.
D
Eingabebereich
Wenn eine Eingabe nicht plausibel ist, wird die Eingabe nicht übernommen oder das Feld färbt sich rot.
E
Anzeige der aktuellen Messwerte
Die Anzeige kann durch Klicken auf die Kopfzeile ein- und ausgeblendet werden.
F
Statuszeile
Position
Erklärung
A
Liefert die Übersicht über Momentanwerte der gesamten PV-Anlage
B
Öffnet die Navigationszeile zweiter Ebene, über die Einstellungen zum Power Plant Controller und den
angeschlossenen Geräten vorgenommen werden können
C
Meldet den Benutzer bzw. Installateur von der Benutzeroberfläche ab
Nur nach dem Abmelden ist der Power Plant Controller vor unberechtigten Zugriffen geschützt.
Position
Erklärung
A
Aktuelle Software-Version
B
Öffnet den Dialog zum Ändern der Passwörter
Dieses Symbol erscheint nur, wenn das Passwort nicht den Sicherheitsrichtlinien entspricht.
C
Zeigt an, welche Parameter der Power Plant Controller für die Steuerung verwendet:
• Lokal: Der Power Plant Controller verwendet die auf der Benutzeroberfläche eingestellten
Parameter.
• Remote: Der Power Plant Controller verwendet die per Kommunikation erhaltenen Werte.
D
Information über den Status des angemeldeten Nutzers
E
Information über die aktuelle Systemzeit des Power Plant Controllers
Position
Erklärung
