Seite 24
6 Installation
SMA Solar Technology AG
24
PPC-BE-P7-de-13
Betriebsanleitung
Vorgehen:
1. Die Kabel abmanteln.
2. Den Schirmkontakt der Kabel anschließen (siehe Kapitel 11.2.2, Seite 51).
3. Die Kabel 8 mm abisolieren.
4. Wenn Sie Aderendhülsen verwenden, Aderendhülsen gasdicht crimpen.
5. Die Kabel gemäß Schaltplan an die Klemmleiste -X702 und -X703 anschließen (siehe Kapitel 11.2.1, Seite 50).
Dabei auf die korrekte Klemmenbelegung achten und darauf, dass die Isolierung nicht geklemmt wird.
6. Sicherstellen, dass die Kabel fest sitzen.
6.5 Netzwerkkabel und Lichtwellenleiter anschließen
Kabelanforderungen:
☐ Netzwerkkabel: mindestens CAT5E
☐ Lichtwellenleiter bei Switch für Multimode: Klasse OM2 50/125 μm
☐ Lichtwellenleiter bei Switch für Singlemode: Klasse OM2 9/125 μm
Um Netzwerkkabel und Lichtwellenleiter an das Patch Panel anzuschließen, führen Sie die folgenden Handlungen in der
vorgegebenen Reihenfolge aus. Den genauen Ablauf zeigen die darauf folgenden Abschnitte.
Vorgehen:
1. Module des Patch Panel demontieren
2. Lichtwellenleiter installieren
3. Netzwerkkabel installieren
4. Module des Patch Panel montieren

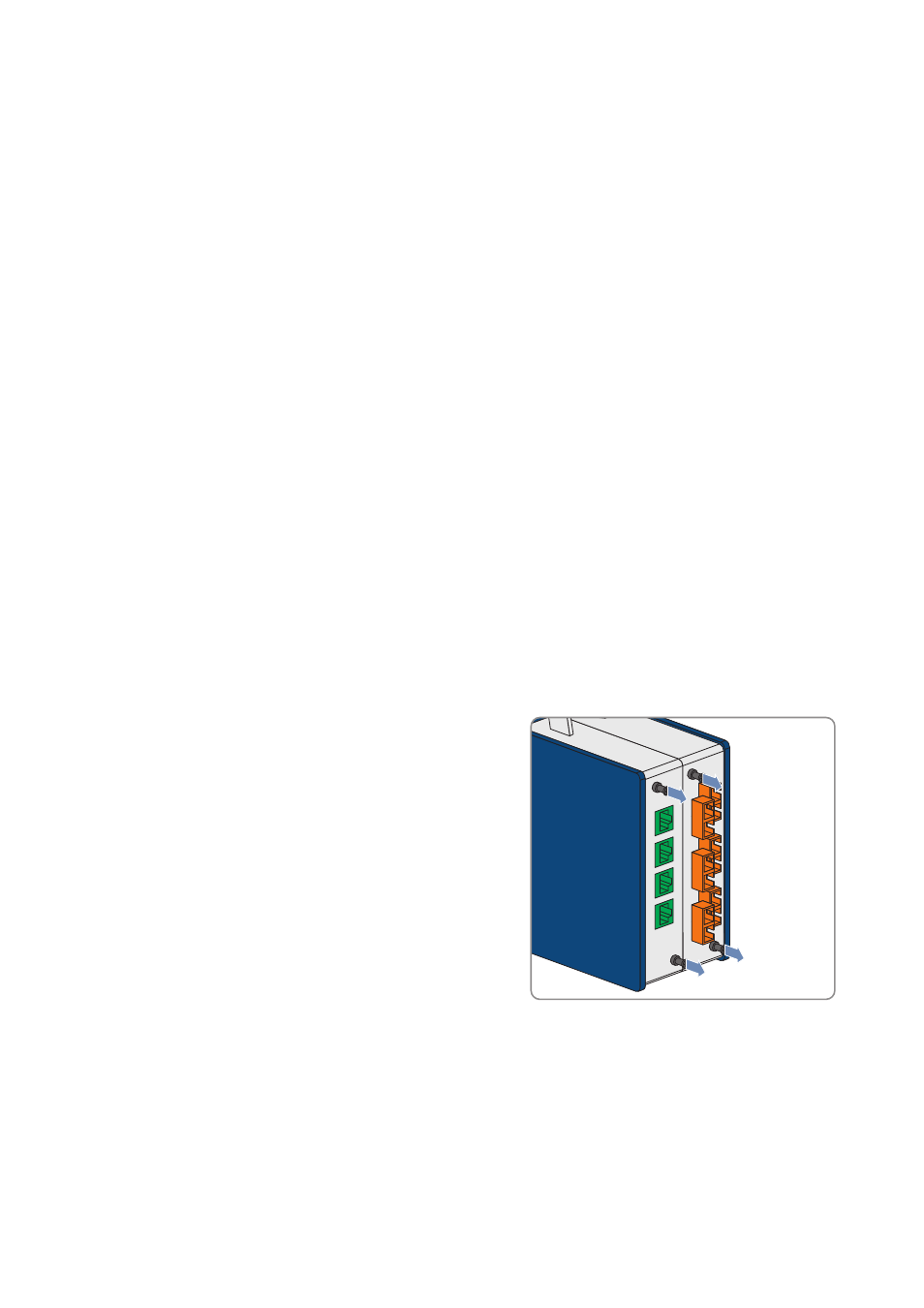

Module des Patch Panel demontieren
1. Die Patch-Kabel entfernen.
2. 2 Schrauben an der Vorderseite jedes Moduls lösen.
3. Module nach vorne aus dem Gehäuse des Patch Panel herausziehen.
