13 Anhang SMA Solar Technology AG
56 PPC-BE-P7-de-13 Betriebsanleitung
13 Anhang
13.1 Aufbau des Anlagennetzwerkes
An den Power Plant Controller können 2 Netzwerke angeschlossen werden. Damit können die Stellwerte an
2 Netzwerke der PV-Anlage übermittelt werden.
Der Power Plant Controller liefert die Stellwerte für die Cluster Controller und die Stellwerte für die Sunny Central jeweils
über separate LAN-Schnittstellen.
Um die korrekte Übermittlung der Stellwerte sicherzustellen, müssen folgende Regeln beachtet werden:
• Wenn Sunny Central und Cluster Controller in der PV-Anlage installiert sind, ist es empfehlenswert, die Sunny Central
und Cluster Controller in unterschiedlichen Netzwerken zu organisieren.
• Wenn Sunny Central und Cluster Controller im selben Netzwerk betrieben werden müssen, kann nur 1 Netzwerk
für die Stellwertübermittlung genutzt werden. In diesem Fall verlängert sich das Zeitintervall, in dem Stellgrößen
übermittelt werden können, mindestens auf das für den Cluster Controller vorgegebene Intervall.
13.2 Prinzip des Kommunikationsnetzwerkes
Der Power Plant Controller kommuniziert mit den verbundenen Geräten, mit dem Netzanalysator, dem Netzbetreiber und
dem SCADA-System per Modbus-Protokoll.
Das Modbus-Protokoll ist ein Kommunikationsprotokoll, das auf einer Client-Server-Architektur beruht.

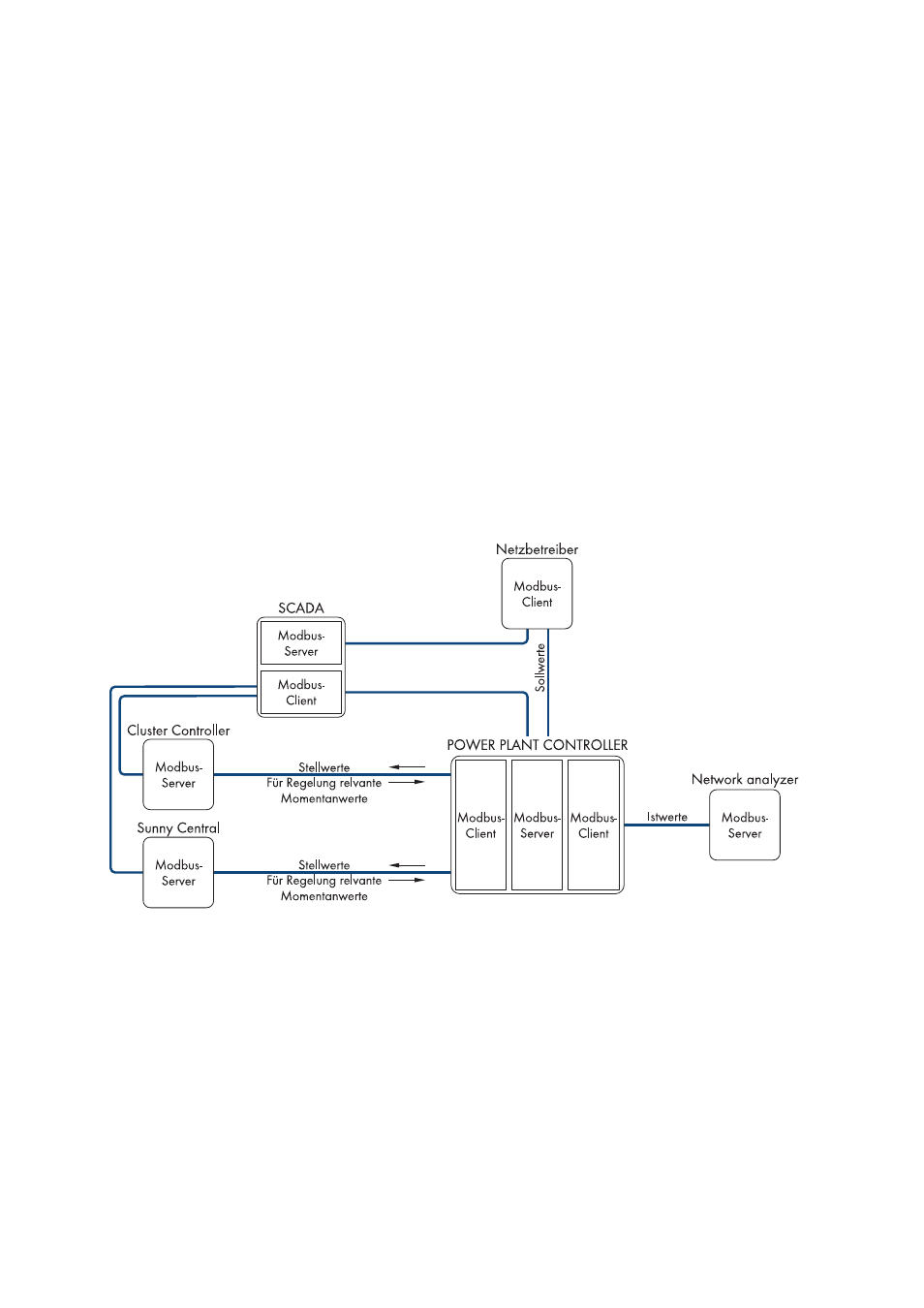

Abbildung 16: Prinzip des Kommunikationsnetzwerkes der PV-Anlage mit Power Plant Controller (Beispiel)
13.3 Skalierung der analogen Messkanäle
Der Power Plant Controller kann sowohl analoge als auch digitale Messwerte verarbeiten.
Bei Verwendung eines Netzanalysators werden die Messwerte automatisch skaliert.
Analoge Messwerte werden am Netzübergabepunkt gemessen und von einem Messumformer in Größen umgewandelt,
die der Power Plant Controller weiterverarbeiten kann. Da der Messumformer Werte für Wirkleistung, Blindleistung,
Spannung oder Frequenz liefern kann, müssen die Eingangswerte am Power Plant Controller skaliert werden. Nur so
kann der Power Plant Controller aus den vom Messumformer gelieferten Werten die Messwerte in technische Größen
umrechnen und weiterverarbeiten.
