SMA Solar Technology AG 5 Montage
Betriebsanleitung PPC-BE-P7-de-13 19
5.2 Power Plant Controller montieren
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Mindestens 4 Schrauben, die sich für den Untergrund und das Gewicht des Power Plant Controllers eignen
☐ Mindestens 4 Unterlegscheiben
☐ Bei Bedarf mindestens 4 Dübel, die sich für den Untergrund eignen
Vorgehen:

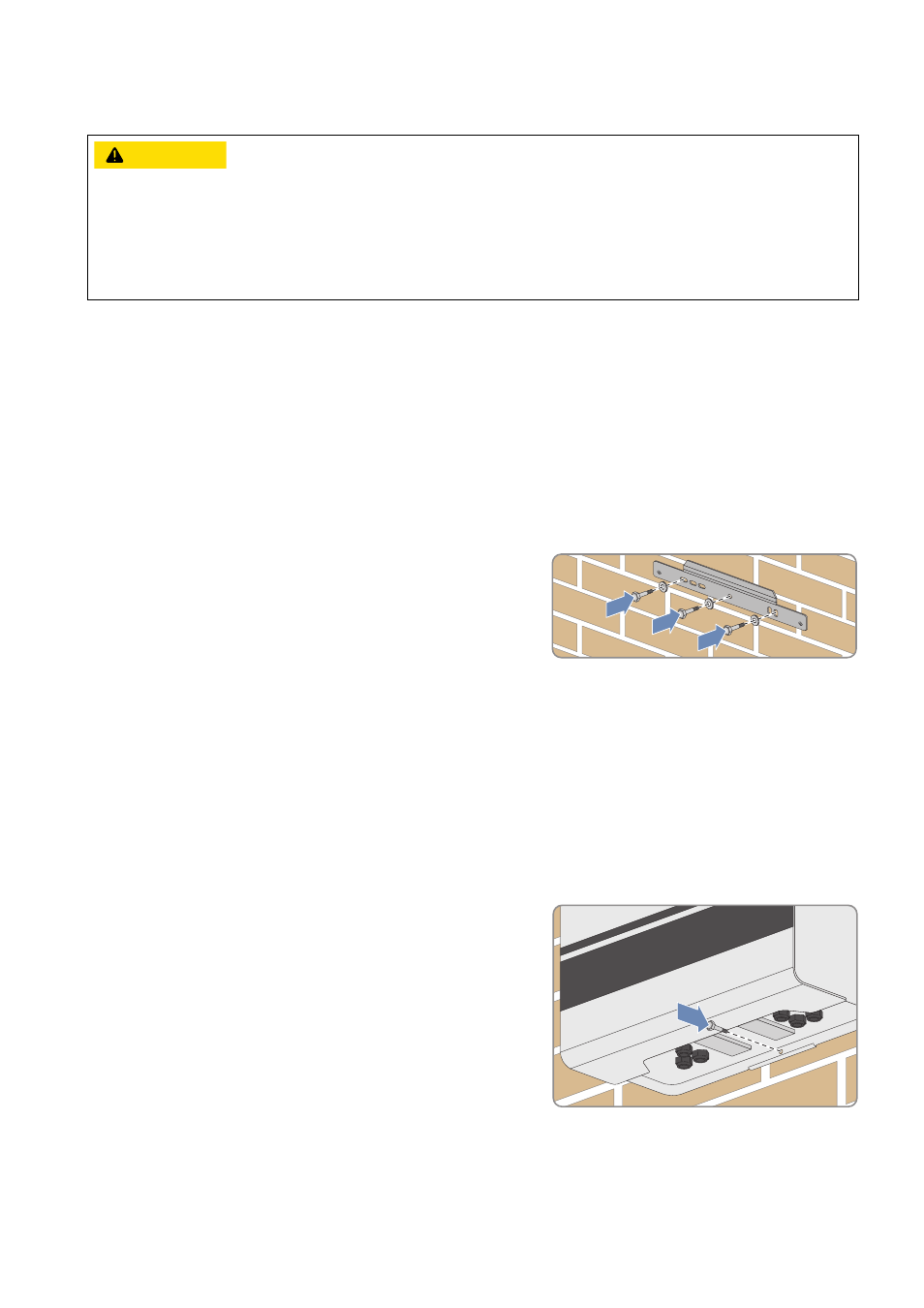

1. Wandhalterung waagerecht an der Wand ausrichten und Position der Bohrlöcher mithilfe der Wandhalterung
markieren. Dabei mindestens 3 Löcher in der Wandhalterung verwenden.
2. Löcher an den markierten Stellen bohren.
3. Wenn nötig, die Dübel einsetzen.
4. Wandhalterung mit geeigneten Schrauben und Unterlegscheiben
befestigen.
5. Den Power Plant Controller in die Wandhalterung einhängen.
6. Sicherstellen, dass der Power Plant Controller korrekt auf der Wandhalterung hängt und mit 2 Schrauben im Inneren
gesichert werden kann.
7. Das Bohrloch auf der Unterseite des Power Plant Controllers markieren.
8. Den Power Plant Controller senkrecht nach oben von der Wandhalterung nehmen und auf geeignetem Untergrund
abstellen.
9. Das Loch an der markierten Stelle bohren.
10. Wenn nötig, den Dübel einsetzen.
11. Den Power Plant Controller in die Wandhalterung einhängen.
12. Den Power Plant Controller mit geeigneter Schraube und
Unterlegscheibe an der Wand befestigen.
9256,&+7
Quetschgefahr durch Herunterfallen des Power Plant Controllers bei unsachgemäßer Montage
Der Power Plant Controller hat ein hohes Gewicht. Bei unsachgemäßen Transport und Montage kann der Power Plant
Controller herunterfallen. Quetschungen können die Folgen sein.
• Für den Transport und die Montage des Power Plant Controllers 2 Personen vorsehen.
• Für die Montage des Power Plant Controllers das für den Untergrund geeignete Montagematerial verwenden.
