11 Wiederkehrende Handlungen
SMA Solar Technology AG
50
PPC-BE-P7-de-13
Betriebsanleitung
11.2 Klemmverbindungen
11.2.1 Adern an Federzugklemmen anschließen

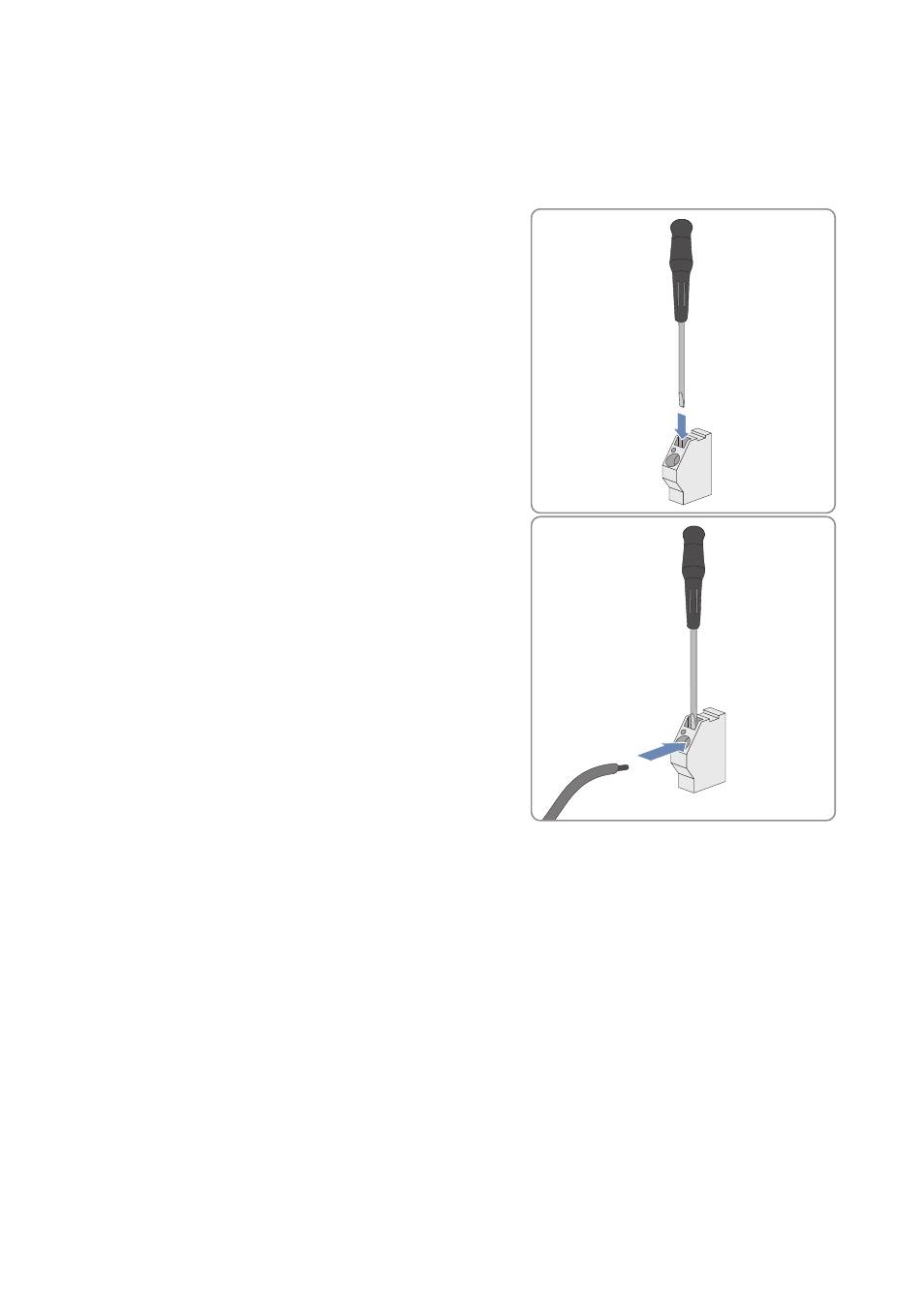

Jede Ader nach folgendem Vorgehen an die entsprechende Federzugklemme anschließen.
1. Den Schraubendreher in den Klemmkontakt der Federzugklemme
einführen.
2. Die abisolierte Ader in die Anschlussklemme bis zum Anschlag
einführen. Dabei darauf achten, dass die Isolierung nicht
geklemmt wird.
3. Den Schraubendreher aus dem Klemmkontakt herausziehen.
