G-10
Anschlüsse
Die Notenausgabe dieses Digital-Pianos erfolgt über
LINE OUT R
(Ausgang rechter Kanal) und LINE OUT
L/MONO (Ausgang linker Kanal). Schließen Sie einen
Keyboardverstärker oder ein anderes Gerät zum
direkten Ansteuern von Lautsprechern an. Sie können
den Lautstärkepegel von LINE OUT mit dem
1 (VOLUME) -Regler des Digital-Pianos einstellen.
WICHTIG!
• Vor Vornahme von Anschlüssen an das Digital-
Piano ist stets die Lautstärke mit dem
1 (VOLUME)-Regler niedrig einzustellen. Nach
dem Anschließen kann die Lautstärke wieder
wunschgemäß eingestellt werden.
• Wenn Sie an das Digital-Piano ein anderes Gerät
anschließen, lesen Sie bitte unbedingt die
dazugehörige Benutzerdokumentation.
Ausgabe an einen Musikinstrument-
Verstärker (Abb.
1 )
Schließen Sie den Verstärker über im Fachhandel
erhältliche Anschlusskabel an die LINE OUT L/
MONO
-Buchsen des Digital-Pianos an, wie dies in
Abbildung 1 gezeigt ist. Wenn Sie ein Kabel nur an
LINE OUT L/MONO anschließen, werden der linke
und der rechte Kanal gemischt und monaural
ausgegeben.
Ausgabe an ein Audiogerät (Abb. 2 )
Verwenden Sie handelsübliche Anschlusskabel und
nehmen Sie den Anschluss wie in Abb.
2 gezeigt vor.
Normalerweise ist der Eingangswähler des
Audiogeräts auf den Anschluss zu stellen, an den das
Digital-Piano angeschlossen ist (AUX IN etc.).
Eingabe von einem Audiogerät (Abb. 3 )
Die Eingabe über Buchse LINE IN R wird über Buchse
LINE OUT R
und die Eingabe über Buchse LINE IN L/
MONO über Buchse LINE OUT L/MONO
ausgegeben. Verwenden Sie für das anzuschließende
Gerät geeignete handelsübliche Anschlusskabel. Wenn
Sie ein Kabel nur an LINE IN L/MONO anschließen,
werden der linke und rechte Kanal gemischt über
sowohl LINE OUT R als auch LINE OUT L/MONO
ausgegeben.
HINWEIS
• Die Eingabe über LINE IN R und LINE IN L/
MONO
wird unverändert über LINE OUT R und
LINE OUT L/MONO ausgegeben. Die Einstellung
des 1 (VOLUME)-Reglers hat auf diese Ausgabe
keinen Einfluss.
Verwenden Sie ausschließlich das für dieses Digital-
Piano angegebene Zubehör.
Bei Verwendung von nicht zulässigem Zubehör
besteht Brand-, Stromschlag- und Verletzungsgefahr.
HINWEIS
• Näheres über separat für dieses Produkt erhältliches
Zubehör finden Sie im CASIO Katalog, der beim
Fachhändler verfügbar ist, und auf der CASIO
Website unter folgender Adresse (URL):
http://world.casio.com/

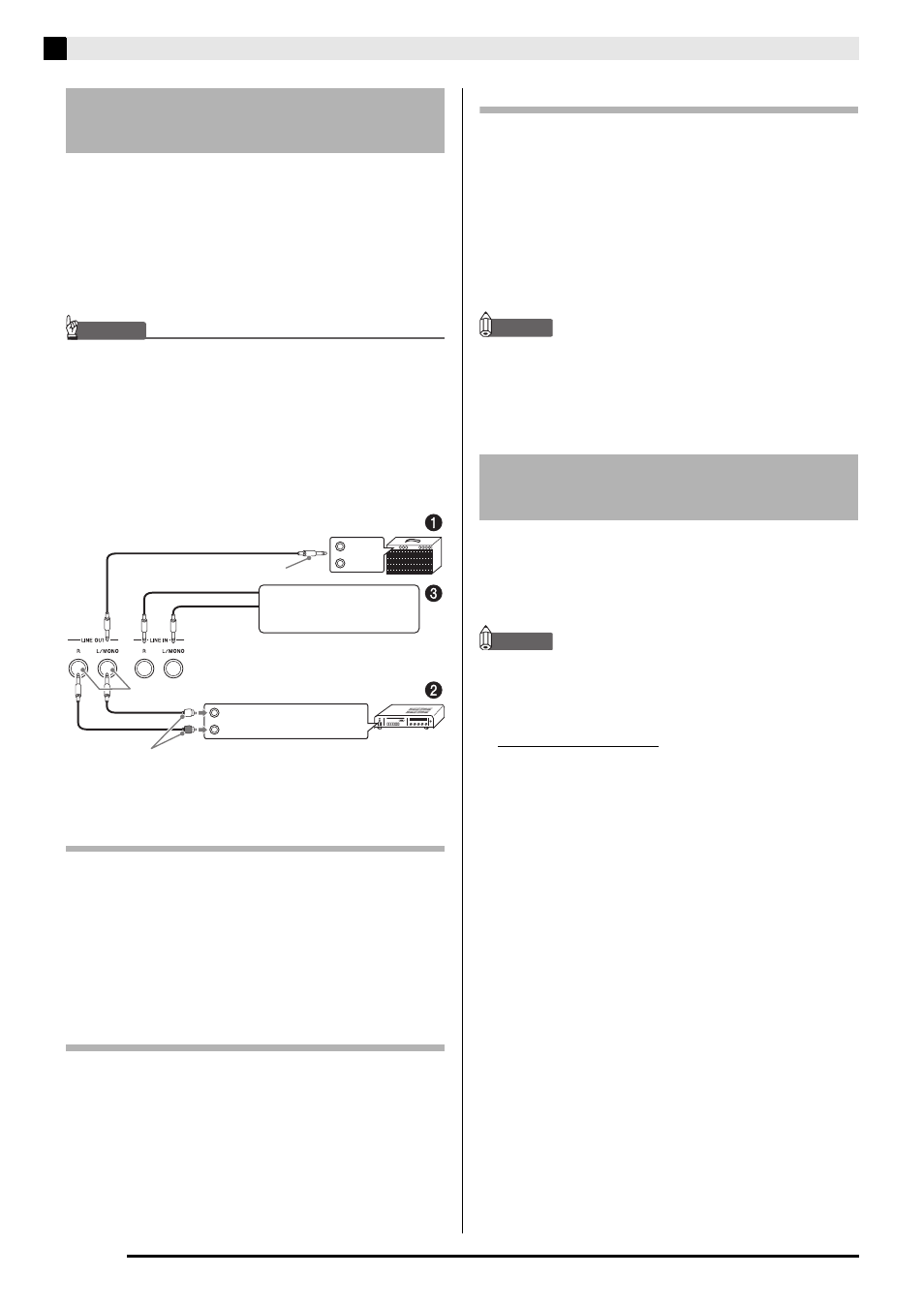

Anschließen eines
Audiogeräts oder Verstärkers
INPUT 1
INPUT 2
Gitarrenverstärker
Keyboardverstärker usw.
Standardstecker
Standardbuchse
LEFT/Linker Kanal (Weiß)
RIGHT/Rechter Kanal (Rot)
Bandgerät,
MIDI-Klangquelle usw.
AUX IN-Eingang usw. des
Audioverstärkers
Stiftstecker
Mitgeliefertes und optionales
Zubehör
