DE
16
Vergewissern Sie sich nach jedem Ge-
brauch, dass der AN/STOP--Schalter auf
STOP geschaltet ist, und entfernen Sie alles
Sägemehl vom Führungsschwert und
Führungsloch.

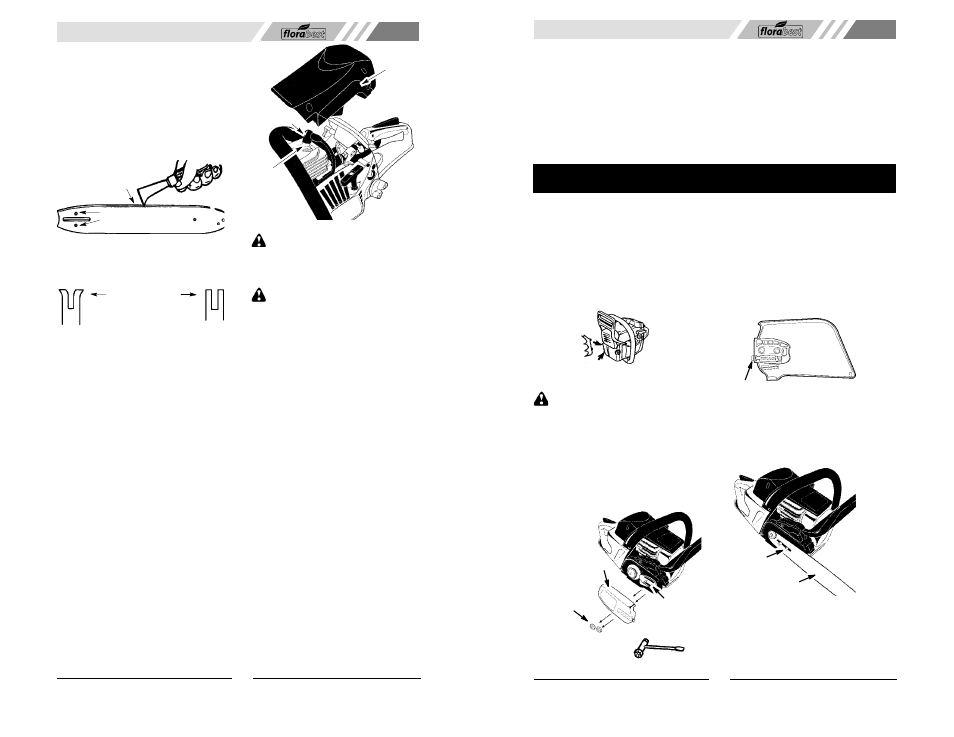

Wartung des Führungsschwertes im Detail:
S
AN/STOP--Schalter auf STOP schalten.
S Kettenbremsenmuttern und Kettenbremse
lösen und heraus nehmen. Schwert und
Kette von der Säge abnehmen.
S Öllöcher und Schwertnut nach jeweils 5 Ar-
beitsstunden säubern.
Sägemehl und -- späne
von der Führungs-
schwertnut entfernen
Öllöcher
S Eine Gratbildung auf den Schwertstegen ist
ein normaler Verschleißprozess. Diese
Gratbildung mit einer Flachfeile entfernen.
S Sollte die Stegoberfläche uneben sein, feilen
Sie sie mit einer Flachfeile, bis die Kanten
und Seiten wieder vierkantig sind.
Nut korrigieren Verschlissene Nut
Stegkanten
rechtwinklig feilen
Ersetzen Sie das Führungsschwert, wenn die
Nut abgenutzt ist, wenn das Führungsschwert
verbogen ist oder Bruch aufweist, oder wenn
übermäßiges Aufheizen oder Gratbildung der
Stege vorliegt. Verwenden Sie hierfür
grundsätzlich nur das in der Ersatzteilliste Ihrer
Säge angegebe Modell.
ZÜNDKERZE
Die Zündkerze sollte jährlich ausgewechselt
werden, um besseren Motorstart und --leis-
tung zu gewährleisten. Der Zündzeitpunkt
kann nicht verändert werden.
1. 3 Schrauben an der Zylinderabdeckung
lösen.
2. Zylinderabdeckung abnehmen.
3. Den Zündkerzenschuh herausziehen.
4. Entnehmen Sie die Zündkerze vom Zy-
linder, und entsorgen Sie sie.
5. Verwenden Sie Ersatzzündkerzen der
Marke Champion RCJ--7Y, und befesti-
gen Sie diese mit einem 3/4 Zoll Steck-
schlüssel. Der Elektrodenabstand sollte
auf 0,5 cm eingestellt werden.
6. Zündkerzenschuh wieder einsetzen.
7.. Zylinderabdeckung wieder mit 3 Schrau-
ben befestigen und diese fest anziehen.
Zylinder--
abdeckung
Zündker-
zenschuhe
Zündkerze
SCHÄRFEN DER KETTE
VORSICHT! Fehlerhafte Nachfeil-
technik der Kette und/oder mangelhafte
Instandhaltung des Tiefenbegrenzers erhöhen
die Gefahr von Rückschlägen und können so
Ursache ernsthafter Verletzungen sein.
VORSICHT! Tragen Sie bei der
Handhabung der Sägekette Schutzhand-
schuhe. Die Sägekette ist scharf und Sie
können sich auch an einer stillstehenden
Kette schneiden.
Folgende Anzeichen weisen auf die
Notwendigkeit hin, die Sägekette
nachzuschärfen:
S
Abnahme der Größe der Holzspäne. In dem
Maße, in dem die Sägezähne stumpf wer-
den, nimmt die Spangröße ab, bis die Späne
fast pulverförmig werden. Beachten Sie,
dass totes oder morsches Holz keine guten
Späne liefert.
S Die Säge führt keinen geraden verlaufsfreien
Schnitt mehr aus.
S Das Sägen erfordert zusätzlichen Kraft-
aufwand.
Benötigtes Werkzeug:
S Rundfeile mit Durchmesser 4 mm und Fei-
lenhalter
S Flachfeile
S Tiefenbegrenzer
NACHSCHÄRFEN DER KETTE:
1. Stellen Sie den Schalter auf STOP
2. Die Kettenspannung überprüfen. Die
Kettenspannung ggf. nachstellen.
3. Nachschärfen der Schneidezähne.
S Setzen Sie beim Schärfen den Fei-
lenhalter so an (90 ° ), dass er an den
oberen Kanten des Schneidezahns
und des Tiefenmessers anliegt.
HINWEIS: Die Kette hat sowohl
links-- wie auch rechtsschneidende
Zähne.
NL
69
Gereduceerde terugslag--zaagblads en laag-
terugslag--zaagkettingen reduceren de kans
op, en de kracht van terugslag en worden aan-
bevolen. Uw zaag is uitgerust met een laagter-
ugslag--ketting en --beugel als onderdeel van
de oorspronkelijke uitrusting. Reparaties op
een kettingrem moeten door een erkende ser-
vicedealer worden uitgevoerd. Breng uw appa-
raat naar de plaats van aankoop indien bij een
servicedealer aangeschaft, of naar de dichtst-
bijzijnde erkende hoofd--servicedealer.
S
Contact aan het uiteinde kan in sommige
gevallen een bliksemsnelle omgekeerde
REACTIE tot gevolg hebben, waarbij het
zaagblad omhoog en terug naar de ge-
bruiker wordt gestoten.
S Het vastklemmen van de zaagketting
langs de bovenkant van het zaagblad kan
ertoe leiden dat het zaagblad snel wordt
teruggeduwd naar de gebruiker.
S Elk van deze reacties kan ertoe leiden dat
u de controle over de zaag verliest en re-
sulteren in ernstig letsel. Vertrouw niet vol-
ledig op de veiligheidsinstellingen die in uw
zaag zijn ingebouwd.
MONTAGE
Tijdens de montage dienen beschermende
handschoenen (niet meegeleverd) te worden
gedragen.
DE STOOTPUNT BEVESTIGEN
(Indien nog niet aangebracht)
De stootpunt kan worden gebruikt als een
draaipunt bij het zagen.
1. Draai de zaagbladmoeren en het deksel
van de koppeling los en verwijder deze
van de zaag.
2. Bevestig de stootpunt met de twee
schroeven op de aangegeven manier.
HET ZAAGBLAD & KETTING AAN-
BRENGEN (Indien nog niet aangebracht)
WAARSCHUWING : Indien u de
zaag gemonteerd heeft ontvangen, dient u
elke stap van de montage te controleren.
Wanneer u de ketting hanteert, dient u altijd
handschoenen te dragen. De ketting is
scherp en zelfs wanneer deze niet beweegt
kunt u zich eraan snijden!
1. Draai de zaagbladmoeren en het deksel
van de koppeling los en verwijder deze
van de zaag.
2. Verwijder het plastic afstandstuk voor
verscheping (indien aanwezig).
Deksel van de
koppeling
Zaagbladmoeren
Afstelling zaagblad/
ketting
Plastic af-
standstuk
3. Omde spanning van de ketting af te
stellen wordt een stelpen en schroef
gebruikt. Bij het monteren van het
zaagblad is het zeer belangrijk dat de
pen, op de stelschroef, op één lijn ligt met
een opening in het zaagblad zodat deze
daarin past. Door de schroef te draaien
beweegt de stelpen naar boven en
beneden in de schroef. Bepaal eerst de
positie van deze stelschroef voordat u
begint met het bevestigen van het
zaagblad aan de zaag. Raadpleeg de
onderstaande afbeelding.
Stelschroef op de deksel
Binnenaanzicht
van de
Deksel
4. Draai de stelschroef tegen de klok in
zodat de stelpen zover mogelijk naar
achteren beweegt. Dit zorgt ervoor dat
de pen ongeveer in de juiste stand staat.
5. Monteer het zaagblad over de
zaagbladbouten. Plaats het zaagblad in
de achterste stand.
Zaagblad
Zaagbladbouten
6. Maak de ketting gereed door de juiste
richting vast te stellen. Als u de afbeel-
ding niet volgt, is het heel goed mogelijk
dat u de ketting in de verkeerde richting
op de zaag plaatst. Gebruik de afbeel-
ding van de ketting om de juiste richting
vast te stellen.
