Florabest FBKS 4014 Benutzerhandbuch
Seite 2
DE
2
INHALTSVERZEICHNIS
Beschreibung der Geräteteile
2
Erklärung der Symbole
3
Sicherheitshinweise
4
Montage
8
Gebrauch
10
Methoden für des sägen
12
Wartung und Justierung
15
Lagerung
18
Fehlerbehebungstabelle
18
Konformitätserklärung
19
Technische Daten
20

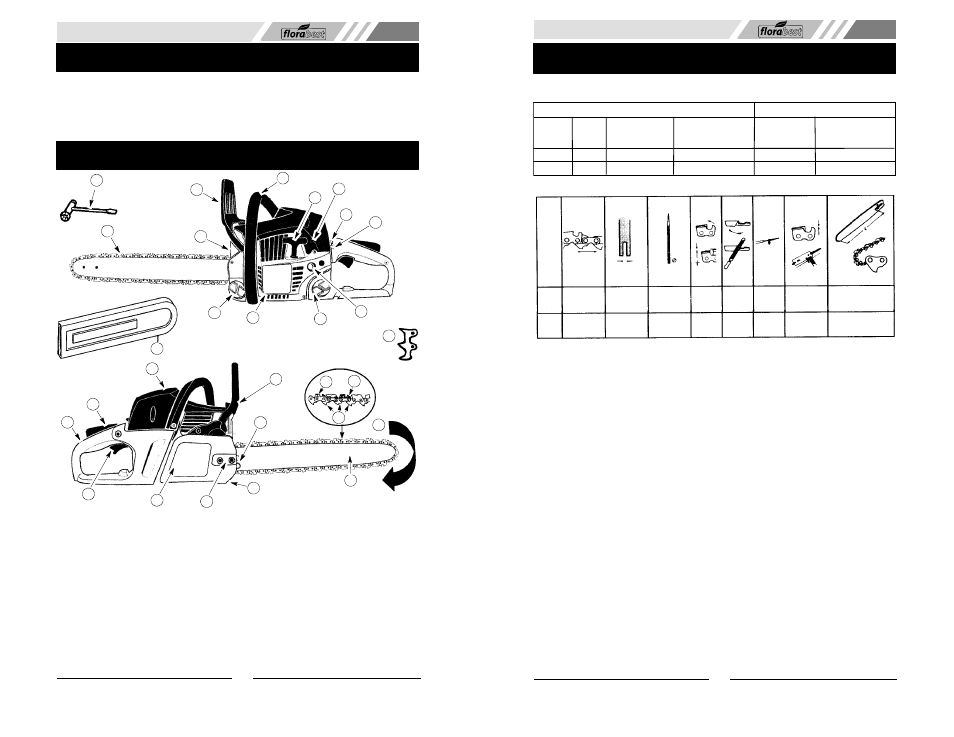

BESCHREIBUNG DER GERÄTETEILE
27
3
2
1
4
5
6
7
8
9
10
11
28
29
17
23
24
25
15
26
21
14
13
12
16
20
19
22
18
1. Kette
2. Auspufftopf
3. Bremsbügel
4. Vorderer Griff
5. Startergriff
6. Leerlaufjustierschraube
7. EIN/AUS Stoppschalter
8. Primer
9. Tank Kettenöl
10. Startergehäuse
11. Benzintank
12. Hinterer Griff
13. Gashebelsperre
14. Zylinderabdeckung
15. Justierschraube
16. Gashebel
17. Choke/Startgashebel
18. Kettenbremse
19. Kettenfänger
20. Kupplungsdeckel
21. Haltemuttern
22. Schiene
23. Zähne
24. Tiefenbegrenzer
25. Treibglieder
26. Richtung der Kettenumdrehung
27. Kombiwerkzeug: Schraubenzieher/
Schraubenschlüssel/Zündkerzenschlüssel
28. Kettenschutz
29. Anschlagkralle
NL
83
TECHNISCHE SPECIFICATIES
Zaagblad
Ketting
Lengte,
Lengte, Steek, Spoorbreedte,
Maximum aantal
aandrijfschakel
inch
inch
mm
tanden neuswiel
Type
(stuks)
14
0,375
1,3
7T
Oregon 91VJ 52
14
0,375
1,3
7T
Oregon 91VG 52
Zaagblad- en kettingcombinaties
De volgende snijuitrustingen zijn goedgekeurd voor de modellen Florabest FBKS 4014.
0,375
80°
30°
0°
0,050/1,3
0,025/0,65
91VJ
Type
Inch
Inch/mm
Inch/mm
Graad° Graad° Graad° Inch/mm
inch/cm :dl
91VG
0,375
0,050/1,3
80°
30°
0°
0,025/0,65
5/32 / 4,0
5/32 / 4,0
14/35:52
14/35:52
