Kapitel 4
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
S.
17
Installation und Montage Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten
4. INSTALLATION UND MONTAGE
WICHTIG!
Der Kaminofen muss von einem fachkundigen
Techniker oder kompetentem Personal installiert und
an den Schornstein angeschlossen werden, damit
alle lokalen oder nationalen Vorschriften erfüllt und
die Norm UNI 10683 REV berücksichtigt wird.
Wenn der Kaminofen und die entsprechende Einfassung aus der
Verpackung genommen werden, sicherstellen, dass der
einwandfreie Betrieb aller Bauteile gewährleistet ist.
Eventuelle, auf den Transport zurückzuführende Schäden
umgehend beanstanden. Wenn der Kaminofen an einem schwer
zugänglichen Ort installiert wird, kann man dessen Gewicht erleichtern,
indem die internen Bauteile, welche den Feuerraum bilden,
herausgenommen werden. Vergewissern Sie sich, dass alle
Bauteile wieder korrekt eingebaut werden.

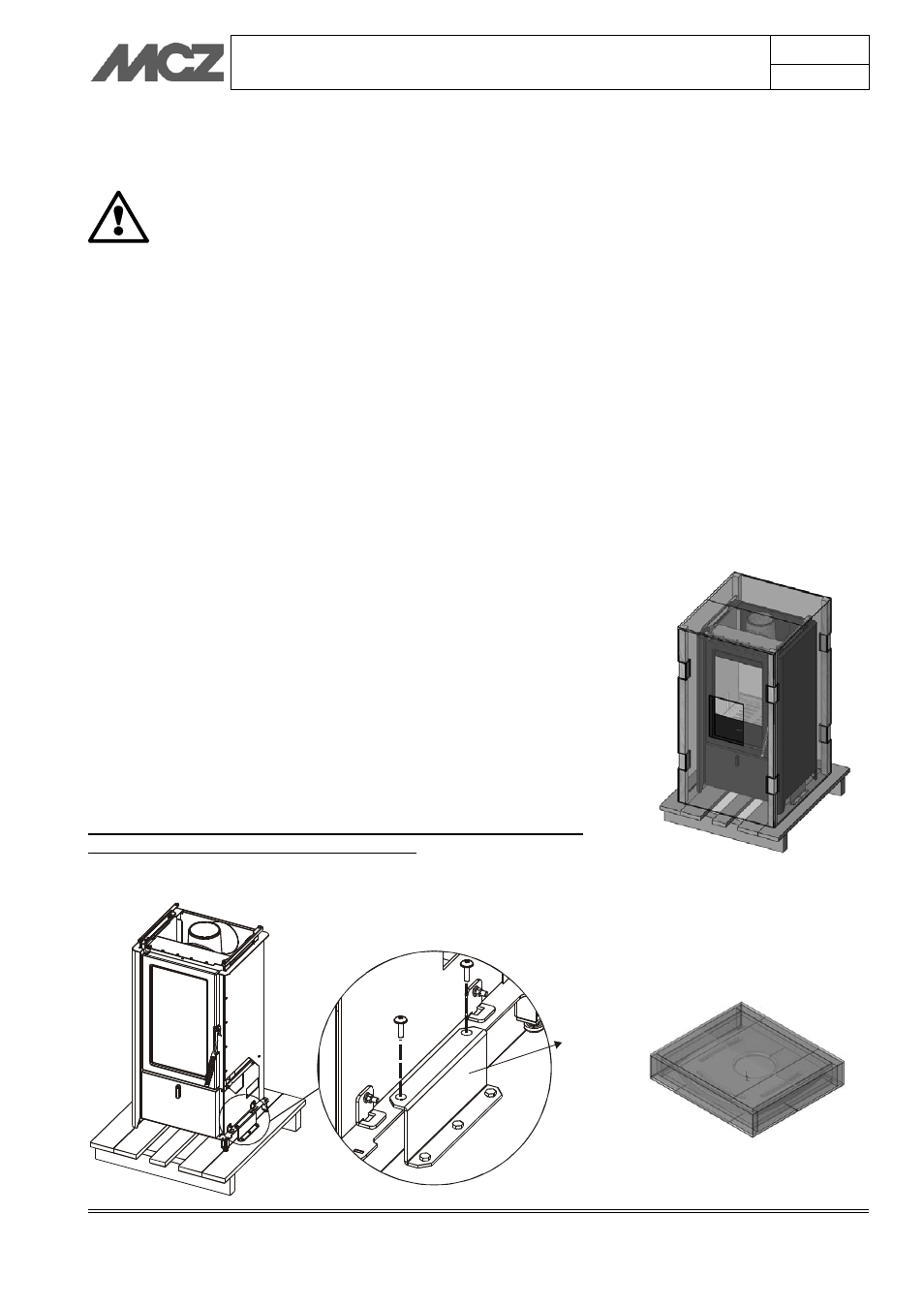

4.1. VORBEREITEN UND AUSPACKEN
Der Kaminofen Bahr wird mit zwei verschiedenen Verpackungen
geliefert:
 eine Verpackung enthält den Kaminofen mit den beiden
montierten Seitenwänden Abb. 2.
 eine Verpackung enthält die Abdeckplatte aus Keramik (Der
Karton mit der Keramik-Abdeckplatte wird auf den Karton mit
der Struktur gelegt) Abb. 3.
Die Verpackung öffnen und die Seitenwände entnehmen, indem die drei
Schrauben, wie im Abs. 4.3 beschrieben, entfernt werden. 4.3.
Nachdem die Seitenwände entnommen worden sind, die zwei
Schrauben (A) vom Bügel entfernen, der sich jeweils an der rechten
und linken Unterseite des Kaminofens befindet (Abb. 1).
Dann die anderen Schrauben (B) entfernen, die den Bügel an die
Palette verankern, und den Kaminofen am gewünschten Ort aufstellen.
Dabei beachten, dass die vorgesehenen Anforderungen erfüllt werden.
Zuerst den Kaminofen am gewünschten Ort aufstellen, bevor
die Seitenwände wieder montiert werden.
A
A
B
B
B
BÜGEL
Abbildung 2 - Verpackung des
Kaminofens Bahr
Abbildung 3 - Verpackung Keramik
des Kaminofens Bahr
Abbildung 1 - Entfernung der
Verpackungsschrauben (Kaminofen Bahr)
