LightSYS2 Kurzanleitung für Errichter
9
5.
Anschluss der Sabotagekontakte des Signalgebers
Verbinden Sie den Sabotagekontakt des Signalgebers mit dem Anschluss BELL TMP
der Haupteinheit und schalten Sie dabei einen 2.2K
Ω Widerstand in Reihe.
Wichtig:
Wenn der Sabotagekontakt des Signalgebers nicht verwendet wird, muss ein 2.2K
Ω
Widerstand direkt zwischen BELL TMP und COM geklemmt werden.
6.

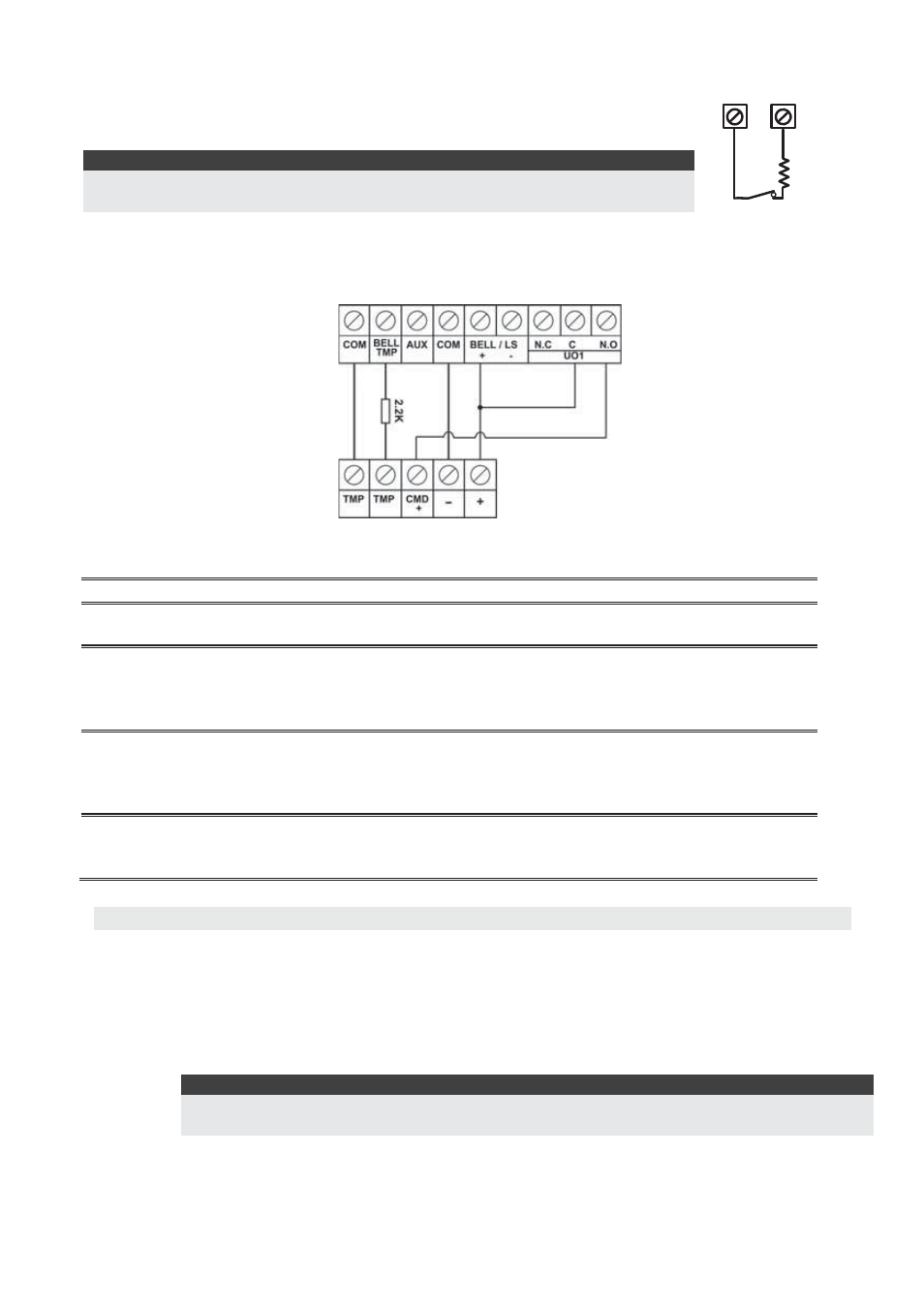

Verdrahtung Schaltausgang 1 zur Aktivierung eigenversorgter Geräte
Der Schaltausgang 1 ist vordefiniert um einen selbstversorgten Signalgeber anzubinden.
7.
DIP-Schalter Einstellungen
DIP Schalter SW1
Status
1: Bell
AN: Für Signalgeber mit integrierter Tonmodulation.
AUS (Werk): Für Lautsprechen ohne integrierte Tonmodulation.
2: Default
AN: Rückstellung von Errichter-, Suberrichter- und Supervisorcode auf
Werkseinstellung und gleichzeitig Ausblendung der
Sabotageüberwachung der Haupteinheit.
AUS: (Werk): Codes behalten Ihre Werte.
3: Extern - Back
Tamper Bypass
AN: Ausblendung(Umleitung) der Wandsabotage. Verwenden Sie diese
Einstellung während der Programmierung und wenn kein
Sabotagekontakt angeschlossen wurde.
AUS: (Werk): Wandsabotageumleitung ist ausser Kraft.
4: Intern – Front
Tamper Bypass
AN: Ausblendung(Umleitung) der Gehäusesabotage. Verwenden Sie diese
Einstellung wenn die LightSYS in das Metallgehäuse installiert wurde.
AUS: (Werk): Gehäusesabotageumleitung ist ausser Kraft.
Anschluss von BUS Meldern
Bis zu 32 adressierbare BUS Meldergruppen können am System angebunden werden. BUS Melder können
entweder direkt an die Haupteinheit angebunden werden oder an eine BUS Linienerweiterung.
Für weitere Informationen beziehen Sie sich bitte auf die jeweiligen Handbücher des BUS Melder.
Anschluss von BUS Komponenten direkt an die LightSYS Haupteinheit:
1.
Stellen Sie ID-Nummer des BUS Melders (1-32) per DIP-Schalter ein.
Hinweis:
Bei WatchOUT, LuNAR, WatchIN, BWare und dem Körperschallmelder stellen Sie den DIP-
Schalter für Betriebsart auf BUS-Modus.
2.
Schliessen Sie den AUX(rot), COM (schwarz), BUS (gelb) und BUS (grün) an den BUS
Verbindungsblock der Haupteinheit.
BELL
TMP
COM
2.2
K EOL
RESISTOR
BELL TAMPER
