Umgang mit dem Bedienfeld
2-70

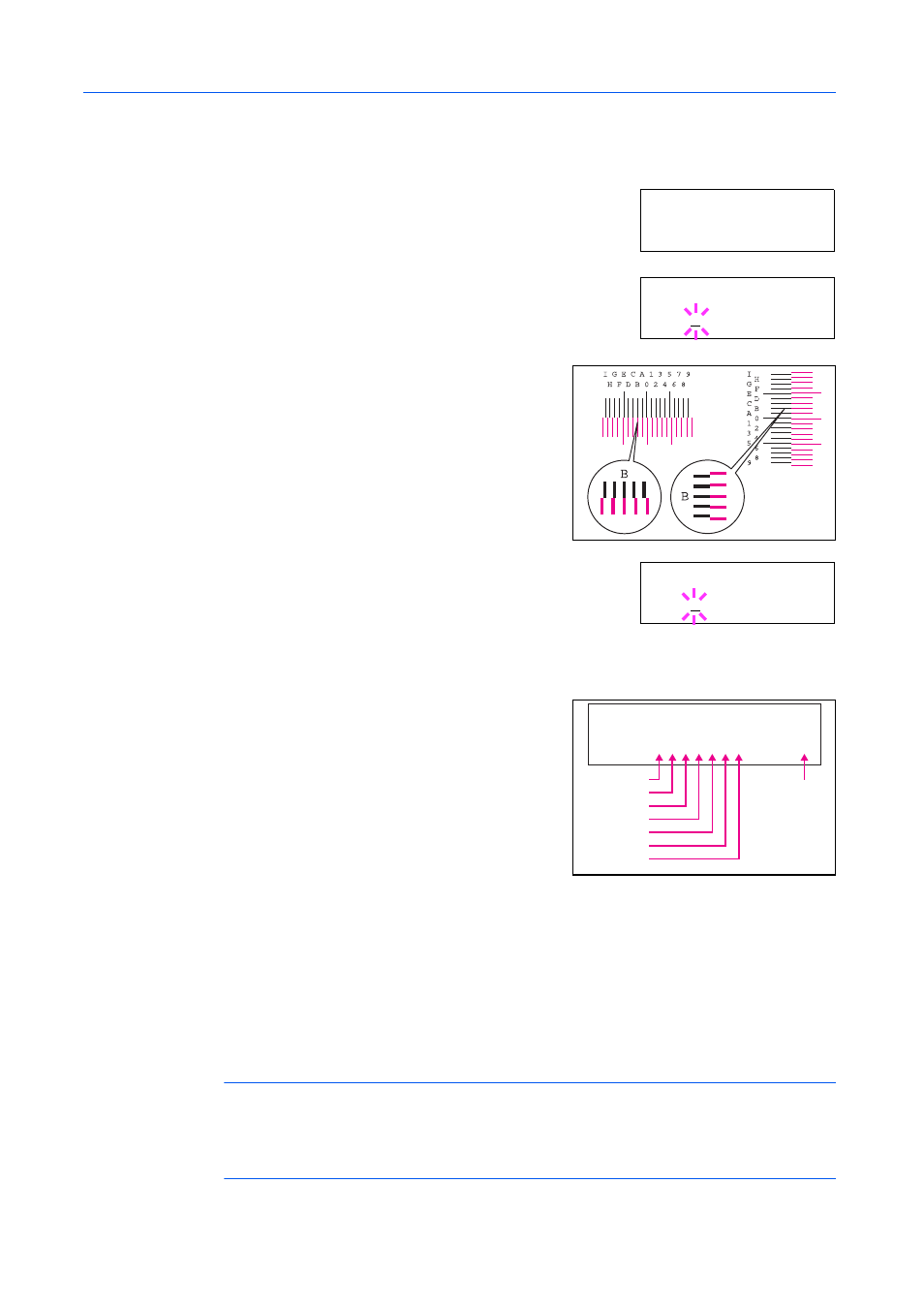

Farben einstellen
1 Die Schritte 1 bis 5 des vorhergehenden Abschnitts ausführen.
2 Wiederholt auf S oder T drücken, bis >>M 1234567 3
(Magenta anpass) erscheint.
3 Auf [OK] drücken. 0 wird für jeden Einzelwert angezeigt, und der
Cursor blinkt unter der äußersten linken Position des MH-Wertes.
4 Das Muster H-1 im Magenta-Bereich der
Korrekturtabelle für die Farbausrichtung überprüfen.
Dort feststellen, welche Linien sich am ehesten
überlagern und eine einzelne Linie bilden, und den
zugehörigen numerischen Wert notieren. Ein
Farbausrichtung ist nicht erforderlich, wenn der Wert 0
lautet.
In dem hier gezeigten Beispiel ist der Wert B.
5 Auf S oder T drücken, bis dieser Wert an der äußersten
linken Position des MH-Wertes erscheint.
Auf S drücken, um den Wert von 0 bis 9 zu erhöhen.
Um den Wert zu verringern, auf T drücken.
Mit T kann von numerischen Werten zu Buchstaben
gewechselt und der Wert von A bis I erhöht werden. Um den Wert zu verringern, auf S drücken.
6 Mit W und X den Cursor nach rechts bzw. links
verschieben. Das Muster H-2 im Magenta-Bereich der
Korrekturtabelle für die Farbausrichtung überprüfen
und diesen Wert an der zweiten Stelle von links im
MH-Wert anzeigen. Die Werte H-3 bis H-7 in gleicher
Weise anzeigen. Den Bereich V-3 von V-1 bis V-5
(unterer Teil) überprüfen und diesen Wert MV-Wert
übernehmen.
7 Auf [OK] drücken. OK? und die eingegebenen Werte erscheinen im Display. Sind alle angezeigten
Werte korrekt, erneut auf [OK] drücken.
8 Auf T drücken. >> C 1234567 3 (Cyan anpassen) erscheint im Display. Nach Einstellung der
Werte für diese Farbe wird >>Y 1234567 3 (Gelb anpassen) angezeigt. In der Korrekturtabelle
für die Farbausrichtung die Werte für Cyan und Gelb analog zu dem Werten für die Farbe
Magenta ermitteln und diese Werte über das Bedienfeld des Druckers entsprechend eingeben.
9 Sobald die Einstellungen für alle drei Farben vorgenommen sind, die Taste [MENU] drücken.
Im Display erscheint wieder Bereit.
HINWEIS: Die Korrekturtabelle für die Farbausrichtung ausdrucken, um sicherzustellen, dass die
Korrektur erfolgreich war. Wenn der numerische Wert für die beiden Linien, die sich am ehesten
überlagern und eine einzelne gerade Linie bilden, nicht 0 ist, die Maßnahmen aus Schritt 9 erneut
durchführen. Tritt trotz der Korrektur der Farbausrichtung nach wie vor ein Versatz bei Farbdrucken
auf, den Kundendienst informieren.
>>M 1234567 3
MH=0000000 MV=0
>>M 1234567 3
MH=0000000 MV=0
>>M 1234567 3
MH=B000000 MV=0
M H = 0 0 0 0 0 0 0 M V = 0
> > M 1 2 3 4 5 6 7 3
MH-1
MH-2
MH-3
MH-4
MH-5
MH-6
MH-7
MV-3
