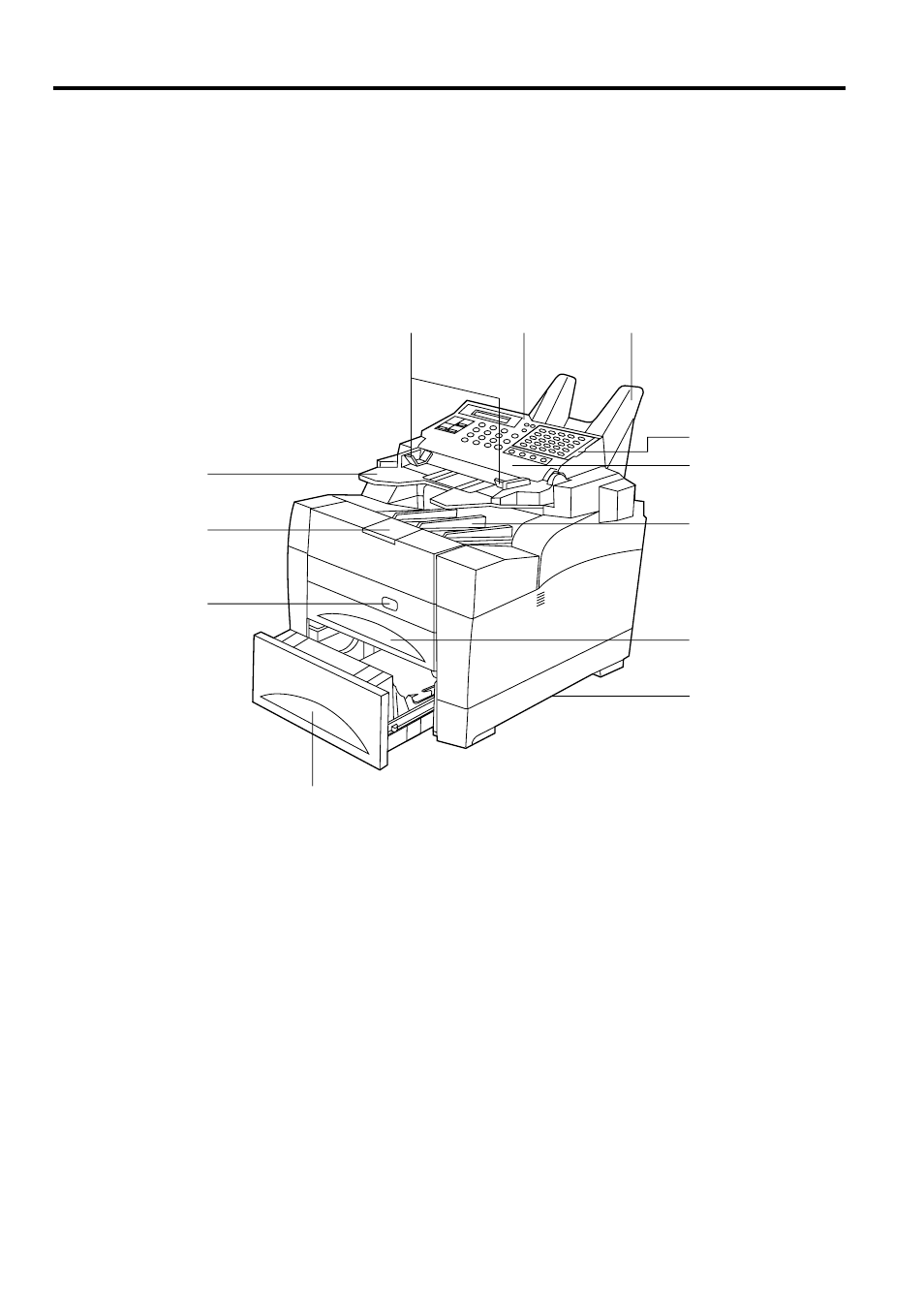

Bezeichnungen der Teile
(1) Hauptgerät
2-2
Faxbetrieb (Allgemein)
1 Bedienungsfeld…Zur Bedienung des Gerätes.
2 Dokumententisch…Zum Auflegen der Originale oder Dokumente, die kopiert oder gesendet werden sollen.
3 Dokumentenführung…Auf die entsprechende Breite der Originale oder Dokumente einstellen.
4 Abdeckung des ADE (Automatischer Dokumenteneinzug)…Bei Original- oder Dokumentenstau öffnen.
5 Freigabetaste des Hauptgeräts…Zum Öffnen der Geräteverkleidung drücken.
6 Dokumentenausschubablage…Die ausgegebenen Originale oder Dokumente werden auf dieser Ablage gestapelt.
7 Papierausschubtisch…Die empfangenen Faxkopien oder die angefertigten Kopien werden auf diesem Tisch gestapelt.
8 Papierausschubtisch-Verlängerungen…Bei Verwendung von Fax- und Kopierpapier ausklappen.
9 Kassette…Bis zu 500 Blatt Normalpapier (75 g/m 2 bis 80 g/m 2 ) können auf einmal eingelegt werden.
0 Deckplatte…Diese Platte nach oben oder nach unten klappen, um die gewünschte Zielwahlnummerntaste bedienen zu können.
! Duplex-Einheit…Öffnen, wenn während des Ausdruckens eines Duplex-Faxempfangs (Drucken auf beide Seiten des Kopierpapiers) oder
eines Duplex-Kopiervorgangs (beidseitiges Kopieren) ein Papierstau in der Kassette auftritt.
1 3
2
0
4
7
!
%
8
5
9
6
(Vorderansicht)
