$EVFKQLWW
Faxbetrieb (Allgemein)
@
Abbildungseinheit…Dieser Teil des Faxgeräts spielt eine wichtige Rolle bei der Erstellung des Bildes auf empfangenen Faxkopien oder
angefertigten Kopien. Wenn eine Meldung angezeigt wird, die Sie darauf aufmerksam macht, daß die Abbildungseinheit auszutauschen ist,
tauschen Sie die alte Abbildungseinheit gegen eine neue aus.
#
Tonerkartusche…Wenn eine Meldung angezeigt wird, die Sie darauf aufmerksam macht, daß die Tonerkartusche auszutauschen ist,
tauschen Sie die alte Tonerkartusche gegen eine neue aus.
$
Freigabehebel der Tonerkartusche…Den Hebel zum Austauschen der Tonerkartusche betätigen.
%
Tragegriffe des Faxgeräts…Das Gerät an diesen Griffen anfassen, wenn es an einen anderen Ort bewegt werden soll.
^
Telefonbuchse…Zum Anschließen eines separat erhältlichen externen Telefons.
&
Leitungsbuchse…Zum Anschließen des Faxgerätes an einen Telefonanschluß über das Modulkabel.
* Bei Faxgeräten, die in Deutschland eingekauft wurden, ein Ende des Modulkabels in die Leitungsbuchse und das andere Ende (TAE-
Stecker, N-kodiert) in den Telefonanschluß stecken.
*
Netzbuchse…Zum Anschließen des Netzkabels.
%
^
&
*
$
@
#

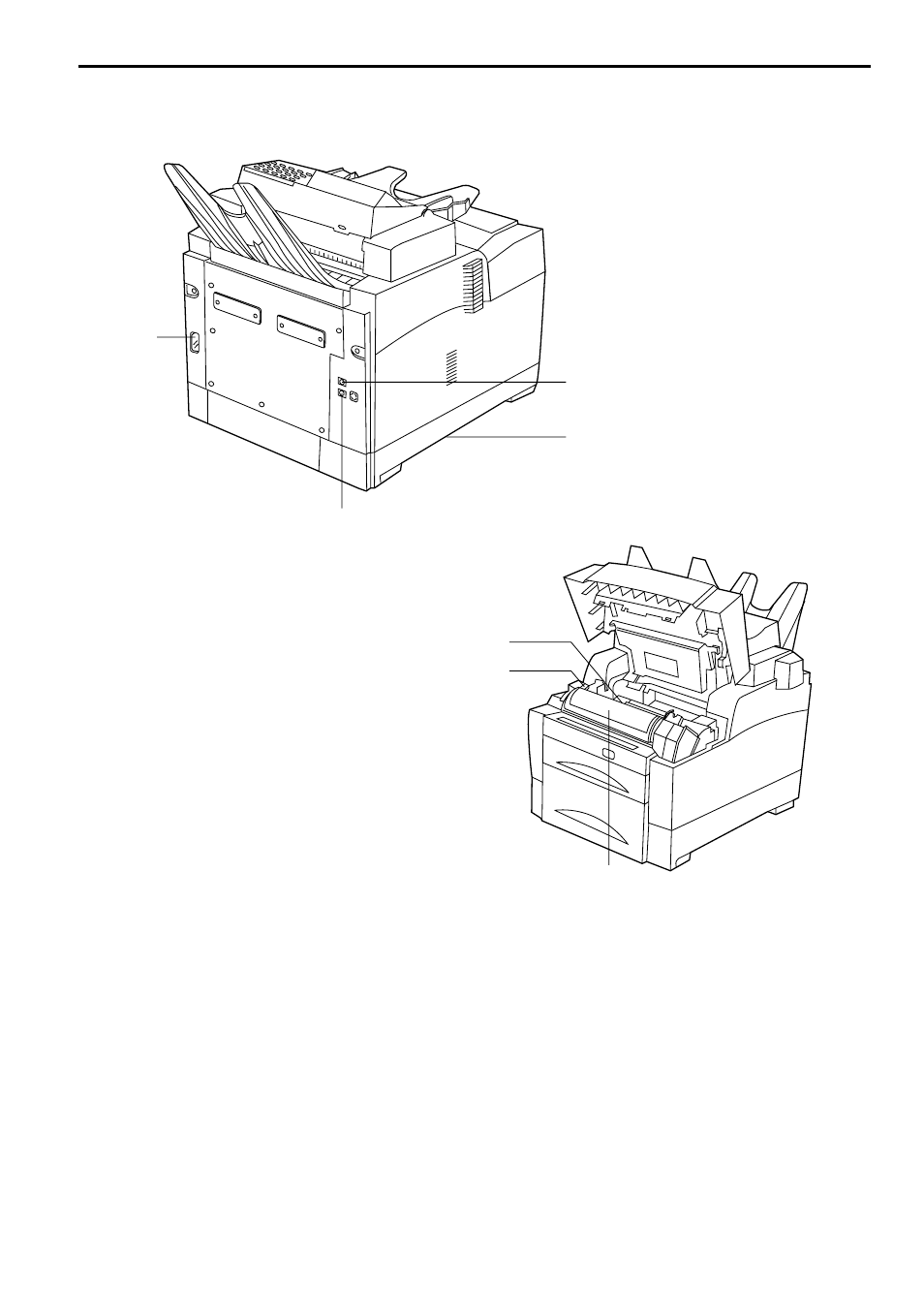

(Rückansicht)
(Innenansicht)
