5-5
$EVFKQLWW
Austauschen der Verbrauchsteile und Wartung
4

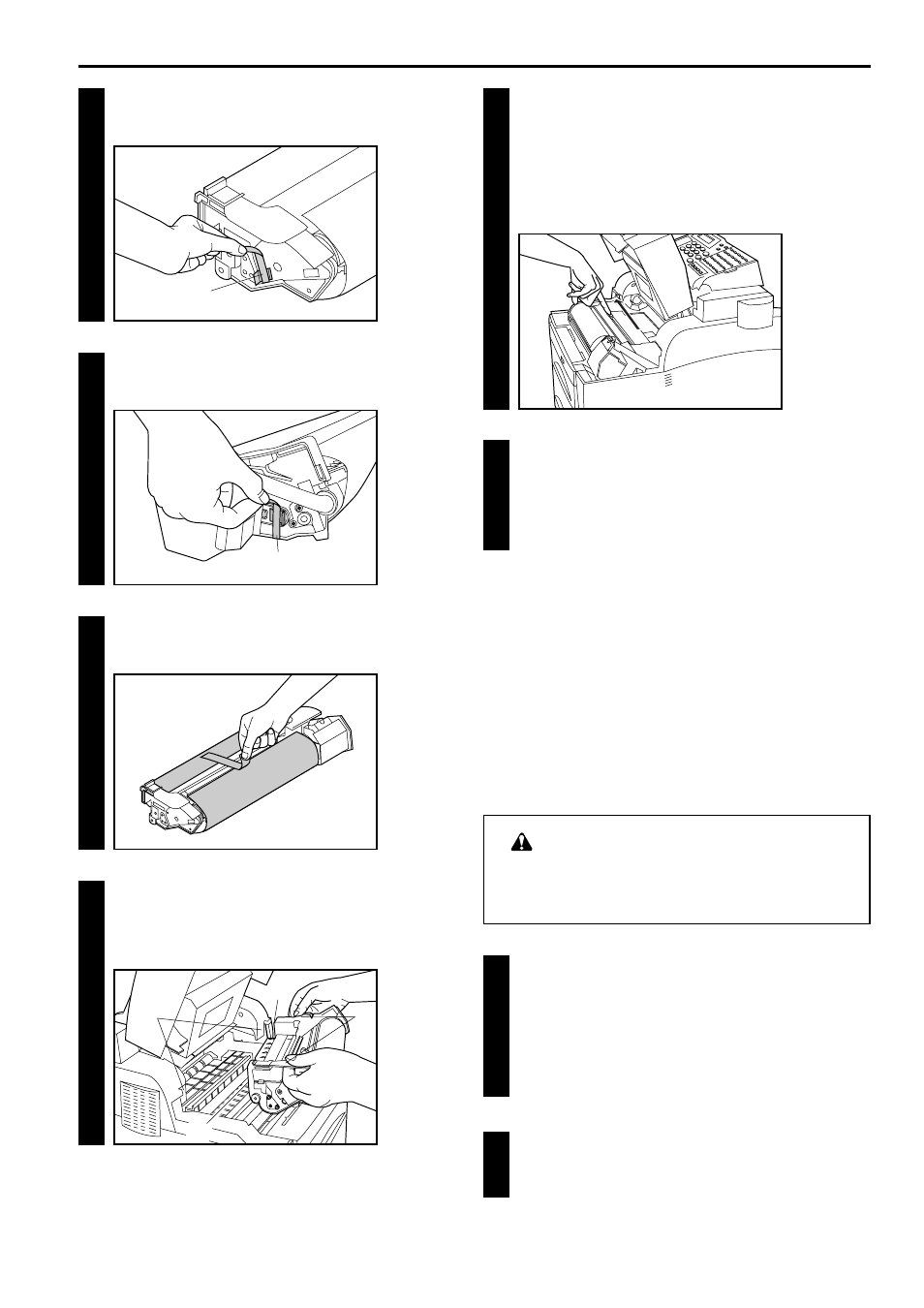

4. Entfernen Sie das Klebeband 2 von der linken Seite der
Abbildungseinheit und gleichzeitig auch das umhüllende
Schutzpapier.
2
5
5. Entfernen Sie das Klebeband 3 von der rechten Seite der
Abbildungseinheit und gleichzeitig auch das umhüllende
Schutzpapier.
3
6
6. Entfernen Sie das Klebeband, das die Oberseite des
schwarzen Papiers an der Abbildungseinheit festhält, und
entfernen Sie gleichzeitig auch das Papier.
7
7. Fassen Sie die Griffe 4 , die sich auf beiden Seiten der
Abbildungseinheit befinden, wie in der Abbildung gezeigt an,
und setzen Sie die Abbildungseinheit in das Faxgerät ein,
wobei Sie die beiden Seiten
5 der Abbildungseinheit auf
die beiden Seiten 6 des Faxgerätes ausrichten.
4
5
6
5
8
8. Überprüfen Sie, daß sich der Laderreiniger in der
Abbildungseinheit nicht von seiner Ausgangsstellung bewegt
hat. Falls er sich bewegt hat, stellen Sie ihn an seine
Ausgangsstellung zurück, wie in der Abbildung gezeigt.
* Wenn der Laderreiniger sich an der richtigen Position
befindet, rastet er ein.
9
9. Schließen Sie das Faxgerät vorsichtig.
* Falls sich das Faxgerät nicht richtig schließen läßt, ist die
Abbildungseinheit unter Umständen nicht richtig
eingesetzt. Setzen Sie die Abbildungseinheit erneut, aber
richtig ein.
Reinigen im Inneren des Faxgeräts
(1) Reinigen der Ladeeinheit
Wenn auf den gedruckten Kopien oder empfangenen
Faxdokumenten Striche erscheinen, führen Sie das folgende
Reinigungsverfahren an der Ladeeinheit durch. Falls das Problem
dadurch nicht behoben werden kann, ersetzen Sie die
Abbildungseinheit.
ACHTUNG
Ziehen Sie aus Sicherheitsgründen immer den
Netzstecker aus der Steckdose, wenn Sie den
Hauptlader reinigen.
1
* Falls sich Daten im Speicher befinden, leuchtet die Anzeige
SPEICHER. Drucken Sie alle wichtigen Daten aus bzw.
senden Sie sie, und überzeugen Sie sich dann, daß die
Anzeige SPEICHER erloschen ist.
1. Ziehen Sie den Netzstecker aus der Steckdose.
2
2. Drücken Sie die Freigabetaste des Hauptgeräts, und heben
Sie die Verkleidung an, um sie zu öffnen.
