2-2
Installation und Einrichtung > Bezeichnungen der Bauteile (Geräteansicht)

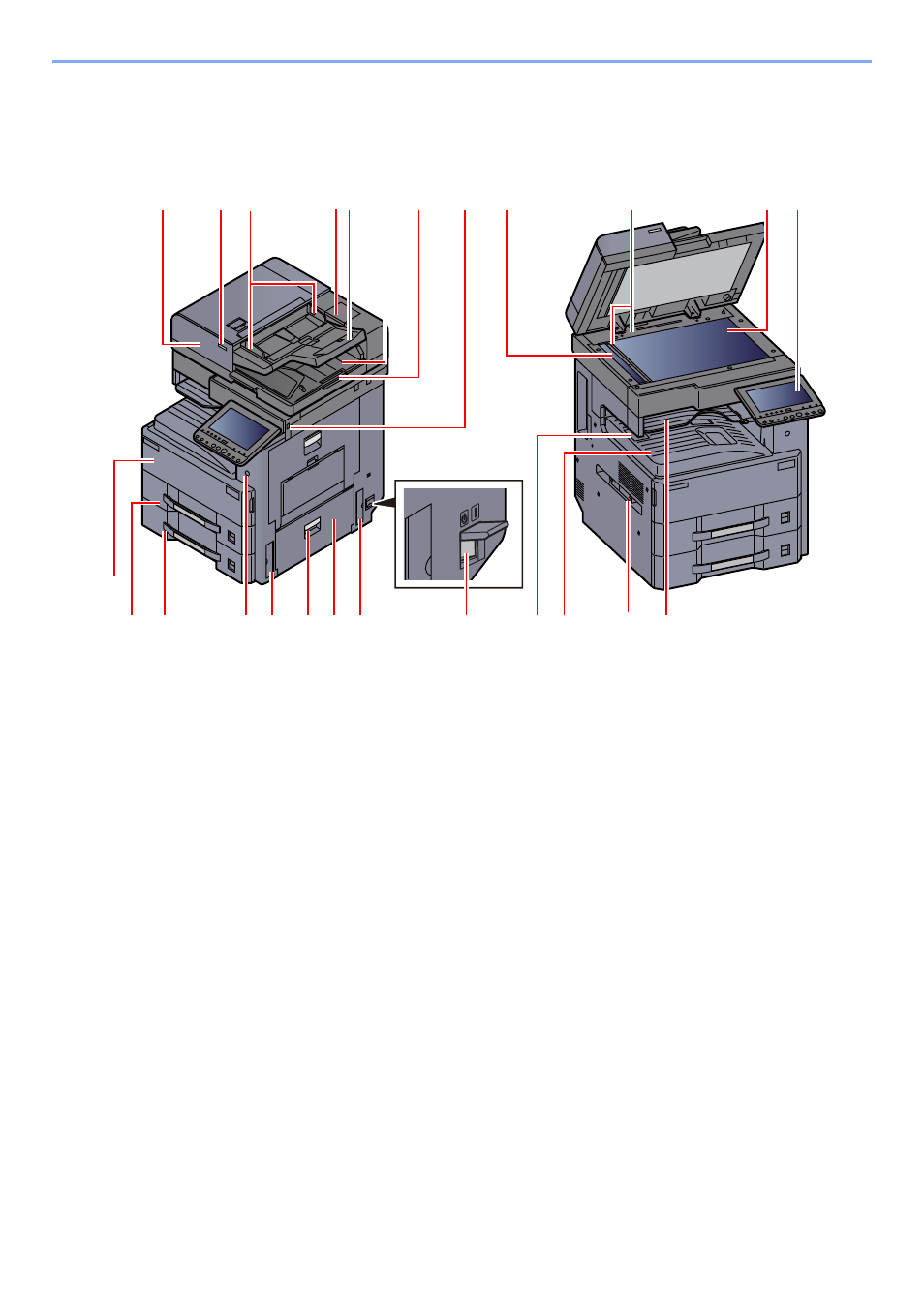

Bezeichnungen der Bauteile
(Geräteansicht)
1 Vorlageneinzug
2 Anzeige für eingelegte Dokumente
3 Breitenführungen für Originale
4 Behälter für Reinigungstuch
5 Originalablage
6 Auswurfablage für Originale
7 Original Stopper
8 USB-Speichersteckplatz
9 Belichtungsglas
10 Originalformat-Markierungen
11 Vorlagenglas
12 Bedienfeld
13 Vordere Abdeckung
14 Kassette 1
15 Kassette 2
16 Netzschalter
17 Griffe
18 Hebel der rechten Abdeckung 2
19 Rechte Abdeckung 2
20 Hauptschalter
21 Papieranschlag
22 Inneres Fach
23 Job Separator-Fach
2 1
13
3 8 11 12
14 15 17 20 22 17
4 5 6 9 10 7
18 19 16 23 21 17
