Benutzerhandbuch _________________________________________________________________
22 __________________________________________________________________ M210619DE-D
0507-034

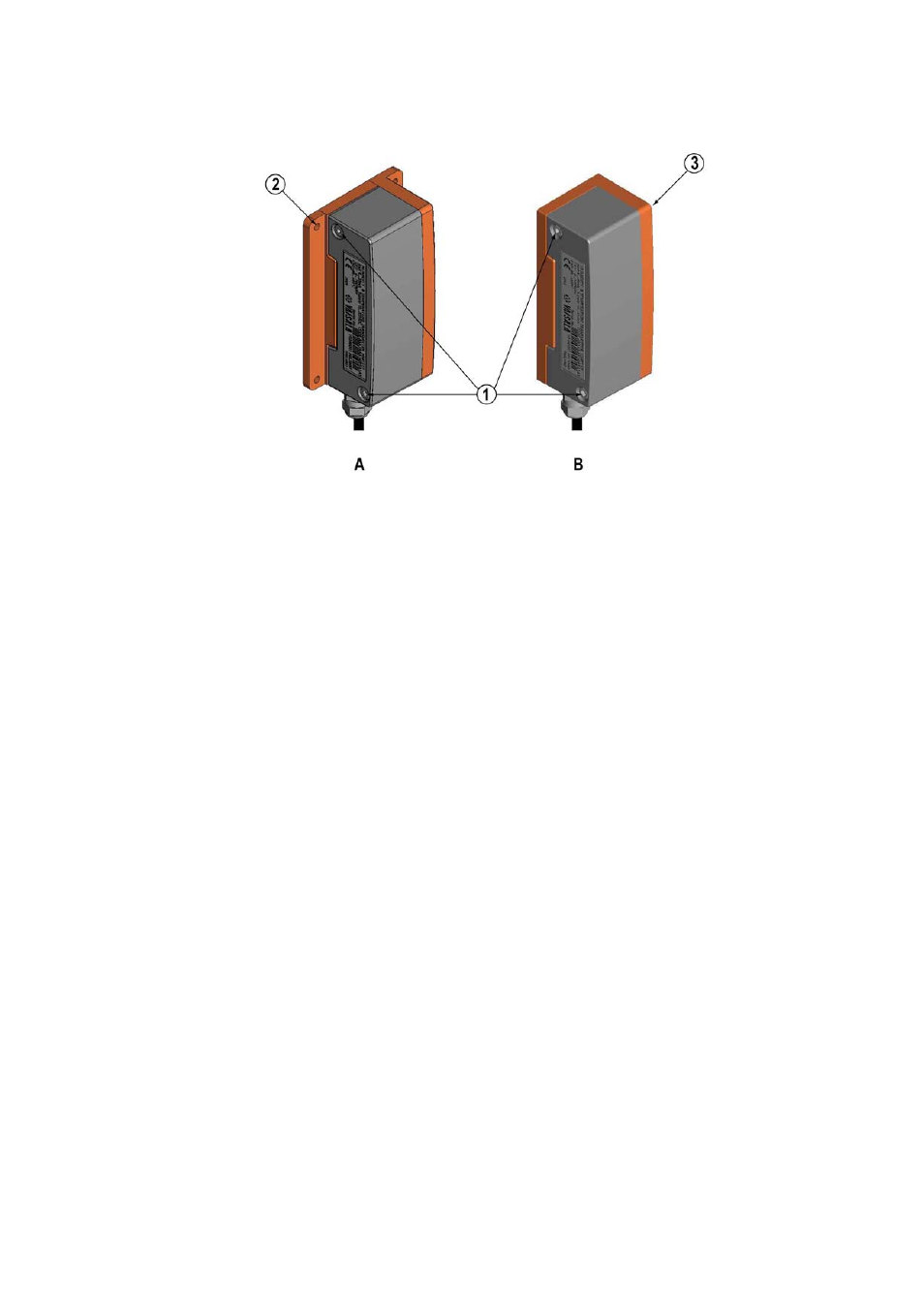

Abbildung 3
Montage mit Montageplatten
Die folgenden Buchstaben und Zahlen beziehen sich auf Abbildung 3
oben:
A = Montage mit größerer Montageplatte
B = Montage mit kleinerer Montageplatte
1 = Zwei Inbusschrauben zum Befestigen oder Lösen des
Messwertgebermoduls (Inbusschlüssel wird mitgeliefert)
2 = Vier Schraubenlöcher (Ø 4,5 mm) für die Wandmontage
(Schrauben werden nicht mitgeliefert)
3 = Zwei Schraubenlöcher (Ø 6,0 mm) an der Unterseite der Platte für
die Wandmontage (Schrauben werden nicht mitgeliefert)
