Kapitel 3 __________________________________________________________________ Montage
VAISALA _______________________________________________________________________ 27
Die folgenden Ziffern beziehen sich auf Abbildung 8 Seite 26:
1 = Spannkegel
2 = Mutter
3 = Passschraube
4 = Dichtungsring
5 = Sonde; Ø 12 mm
6 = M22×1,5 oder NPT 1/2"
5.
Ziehen Sie die Mutter um weitere 30° (1/12 Umdrehung) bzw. bei
Verwendung eines Drehmomentschlüssels mit einem Drehmoment
von 80 ± 10 Nm (60 ±7 ft-lbs) an.
0505-273

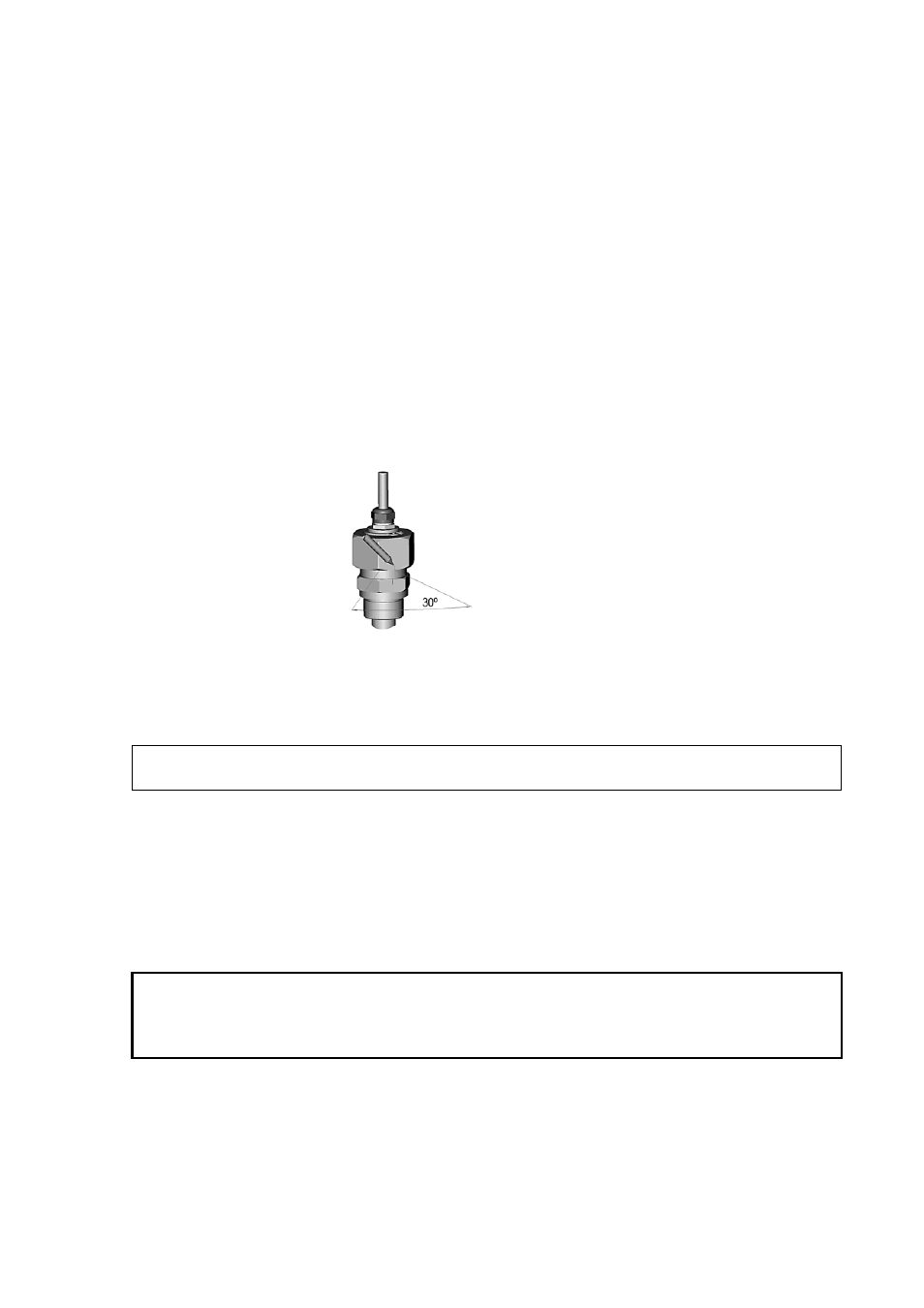

Abbildung 9
Markieren der Mutter
HINWEIS
Nach dem Lösen darf die Mutter nicht zu stark angezogen werden.
6.
Reinigen und fetten Sie den Spannkegel der Passschraube nach
jedem zehnten Lösen. Wechseln Sie den Dichtungsring bei jedem
Lösen der Passschraube aus. Verwenden Sie Hochvakuumfett
(z. B. Down Corning, Europa) oder gleichwertiges Fett.
Siehe auch Kapitel 5, Kapitel 5, Seite 61.
ACHTUNG
In Überdruckprozessen ist es unerlässlich, die stützenden Muttern und
Schrauben besonders sorgfältig festzuziehen, um ein Lösen der Sonde
durch den Überdruck zu vermeiden.
