Anhang A _____________________________________Sondenmontagesätze und Montagebeispiele
VAISALA _______________________________________________________________________ 83
Beispiele für dampfdichte Installationen mit
Kabelverschraubung
Feuchtesondeninstallationen (für
HMT313/317)
1
3
2
0508-026

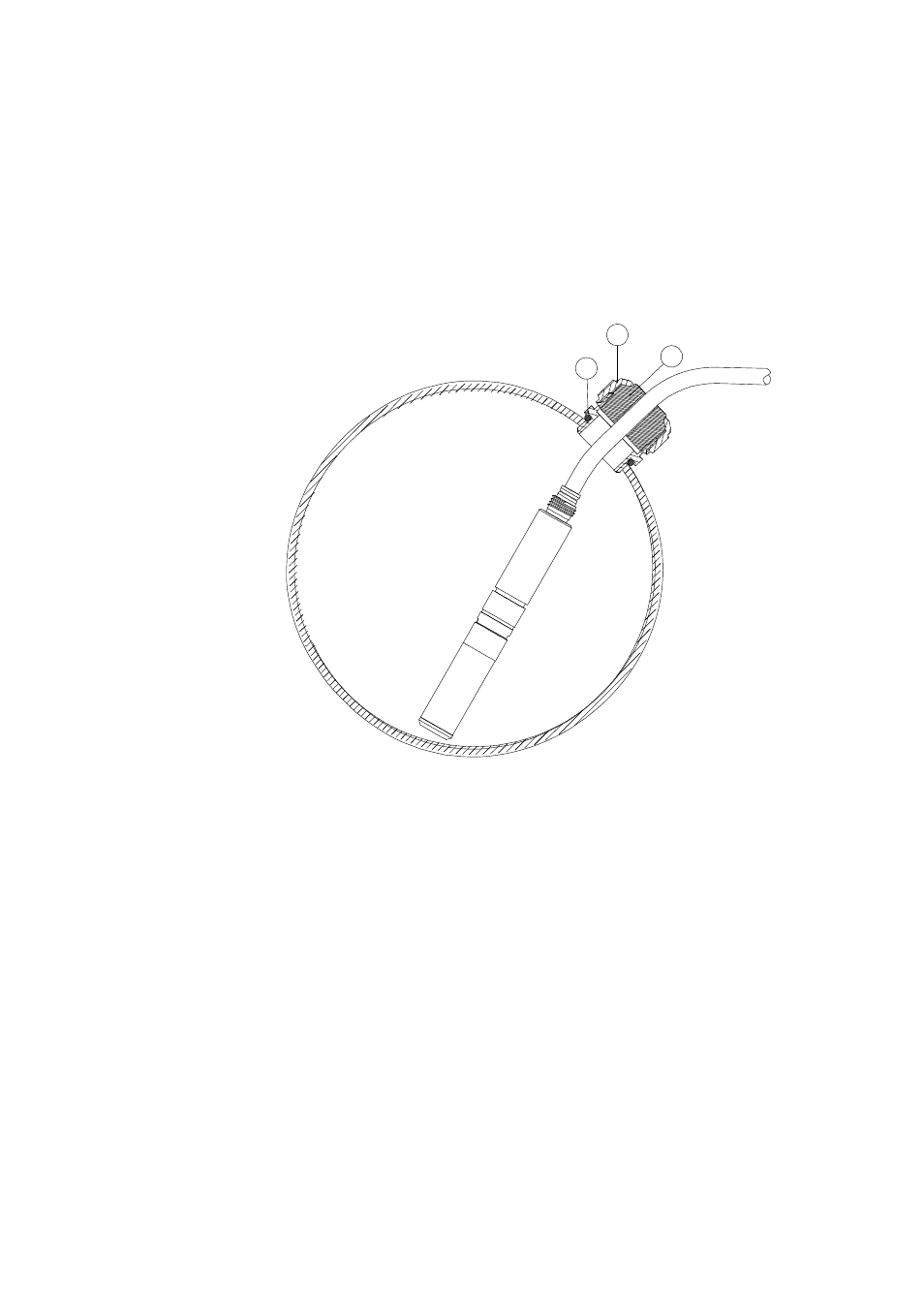

Abbildung 28 Kabelmontage mit Kabelverschraubung AGRO
Die folgenden Ziffern beziehen sich auf Abbildung 28 oben:
1 = Mutter (wird am Gehäuse angezogen)
2 = Dichtung
3 = Gehäuse und O-Ring
Vaisala Bestellnummer für Kabelverschraubung: HMP247CG (siehe
Optionen und Zubehör Seite 76).
