HINWEIS
Bestehen signifikante Temperaturunterschiede zwischen dem Kanal und
der Luft außerhalb des Kanals, wird die Trägerstange so tief wie möglich
im Kanal montiert. Dadurch werden Messungenauigkeiten durch
Wärmeleitung entlang der Stange und des Kabels vermieden.
Druckdichte Swagelok-Verschraubungen
(HMT317)
Feuchtesondenmontage
0508-032

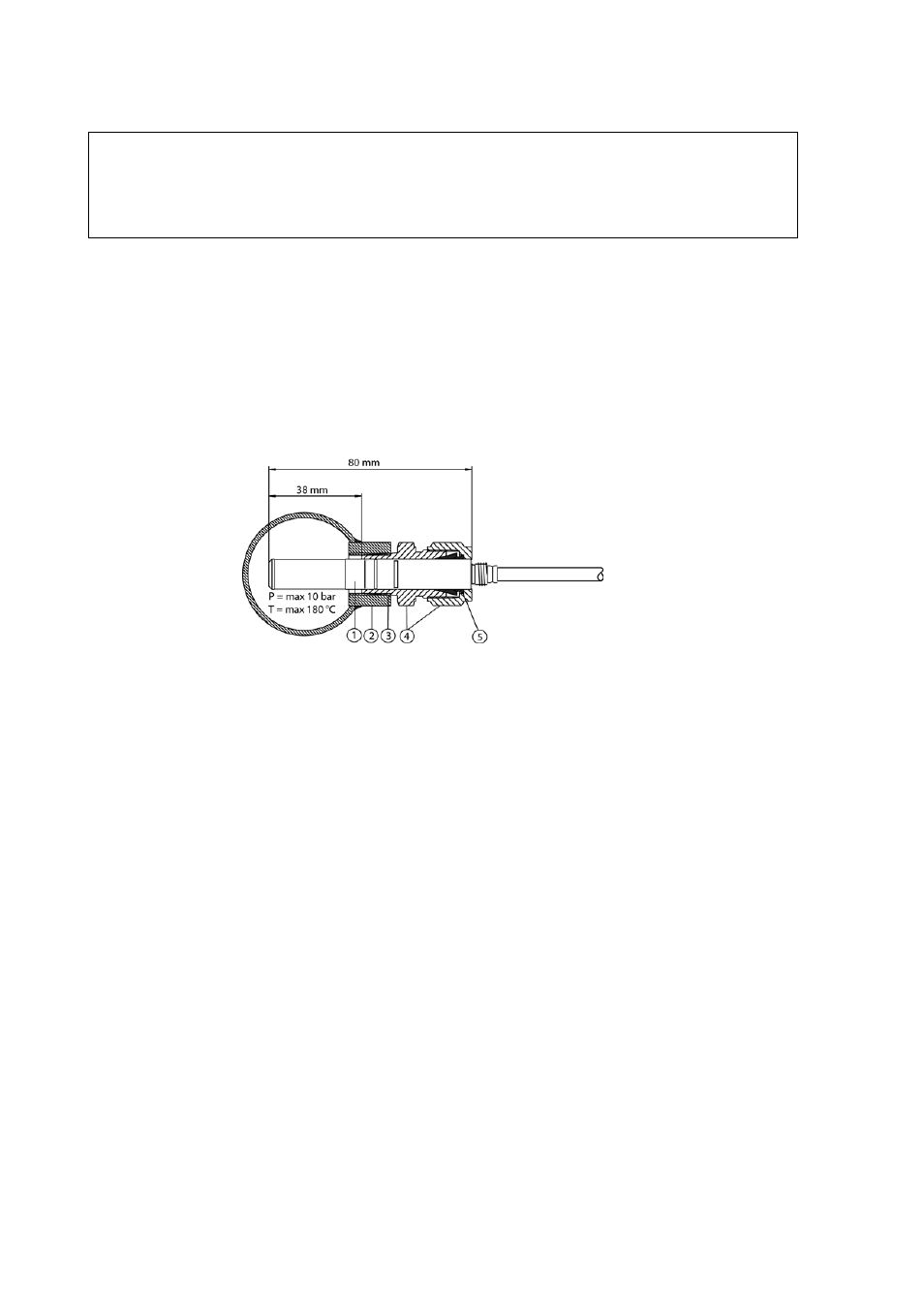

Abbildung 27
Swagelok-Verschraubung für die Feuchtesonde
Die folgenden Ziffern beziehen sich auf Abbildung 27 oben:
1 = Feuchtesonde
2 = Kanalanschluss
3 = ISO3/8" oder NPT1/2" Gewinde
4 = Swagelok-Anschluss
5 = Klemmhülsen
