Kapitel 3 __________________________________________________________________ Montage
VAISALA _______________________________________________________________________ 29
HMT318 für Überdruckleitungen
Dank ihres Gleitsitzes kann die Sonde des HMT318 leicht in einem
Druckprozess montiert und wieder daraus entfernt werden. Die Sonde ist
für Messungen in Rohrleitungen besonders gut geeignet. Siehe Abschnitt
Kugelhahninstallationssatz für HMT318 Seite 84.
0507-041

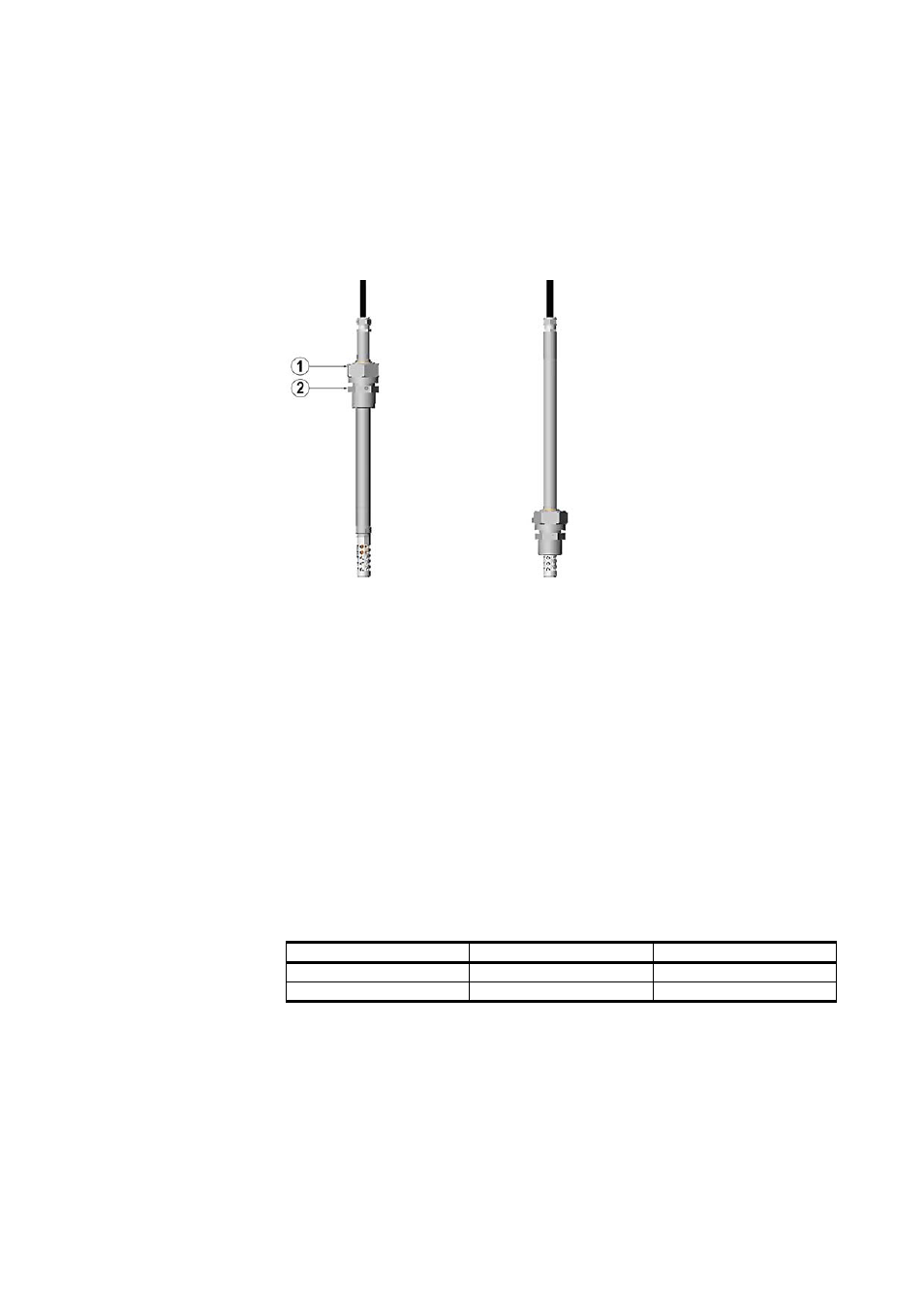

Abbildung 10
Abmessungen der Sonde HMT318 (in mm)
Die folgenden Ziffern beziehen sich auf Abbildung 10 oben:
1 = Verschlussmutter; 24 mm Sechskant
2 = Passschraube; 27 mm Sechskant
Folgende Passschraubenoptionen sind verfügbar:
- Passschraube ISO1/2, massiv
- Passschraube NPT1/2, massiv
Tabelle 3
Abmessungen der Sonde HMT318
Sondentyp Sondenabmessungen
Einstellbereich
Standard
178 mm
120 mm
Optional
400 mm
340 mm
