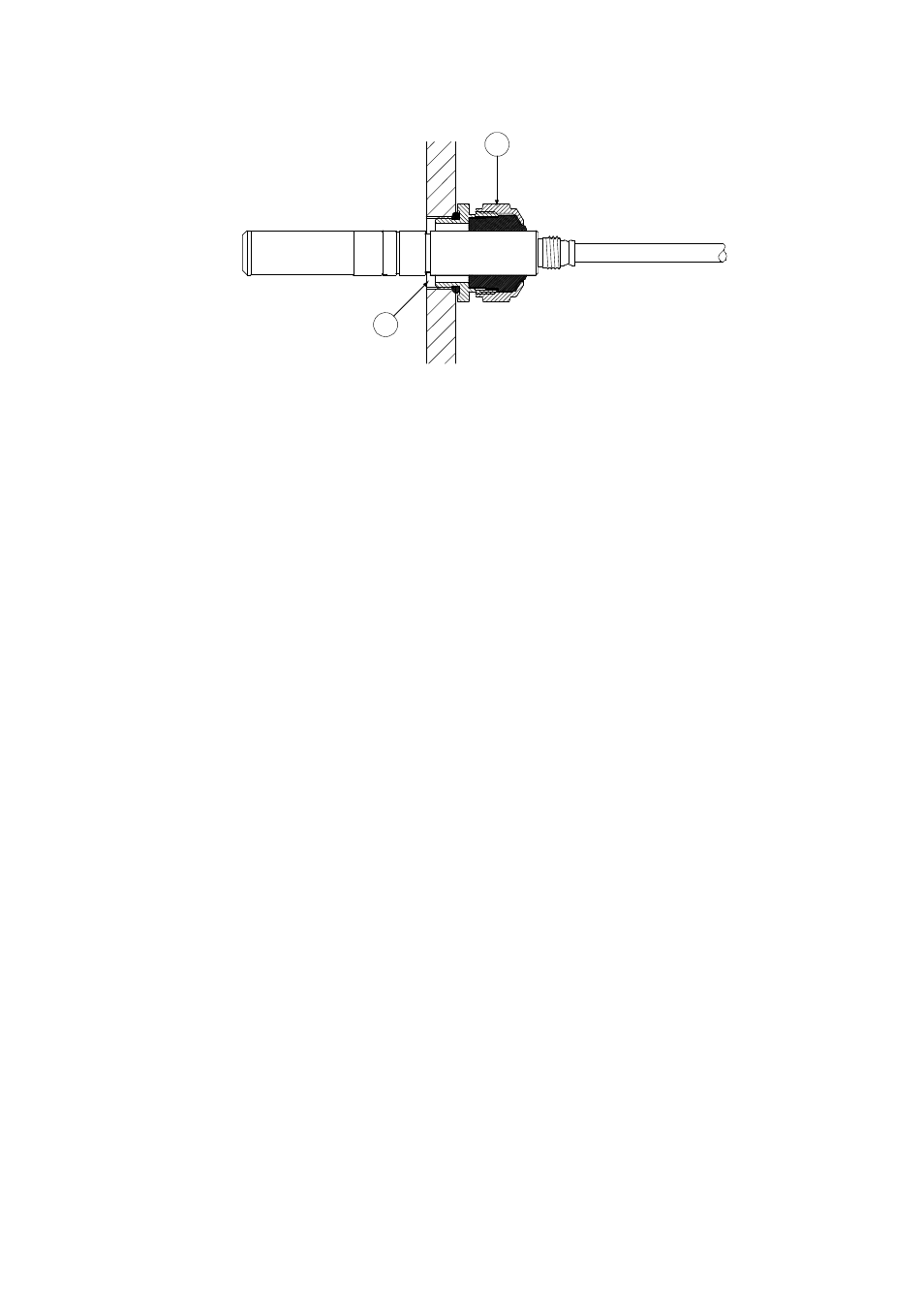

Abbildung 29 Sondenkopfmontage mit Kabelverschraubung
(nicht lieferbar von Vaisala)
Die folgenden Ziffern beziehen sich auf Abbildung 29 oben:
1 = Kabelverschraubung AGRO 1160.20.145 (T = -40 ... +100 °C)
2 = Bei Überdrücken verwenden Sie bitte einen Sicherungsring
(z. B. 11x 1 DIN471)
Die Installationsoption in Abbildung 29 oben kann nicht von Vaisala
geliefert werden und ist hier nur als Beispiel dafür aufgeführt, wie Sie
eine dampfdichte Installation mit HMT313/317-Sonden erzielen können.
Kugelhahninstallationssatz für HMT318
Der Kugelhahninstallationssatz (Vaisala Bestellnummer: BALLVALVE-
1) empfiehlt sich beim Einsatz der Sonde in einem Druckprozess oder
einer Druckleitung. Verwenden Sie den Kugelhahnsatz oder eine ½-Zoll-
Kugelhahnbaugruppe mit einer Kugelbohrung von mindestens ø 14 mm.
Wenn Sie die Sonde (ø 12 mm) in einer Prozessleitung montieren, muss
der Nenndurchmesser der Rohrleitung mindestens 1 Zoll (2,54 cm)
betragen. Verwenden Sie das manuelle Presswerkzeug, um die Sonde in
einen Druckprozess (< 10 bar) oder eine Druckleitung zu pressen.
