Kapitel 3 __________________________________________________________________ Montage
VAISALA _______________________________________________________________________ 33
Schraubendverbindung
0507-045

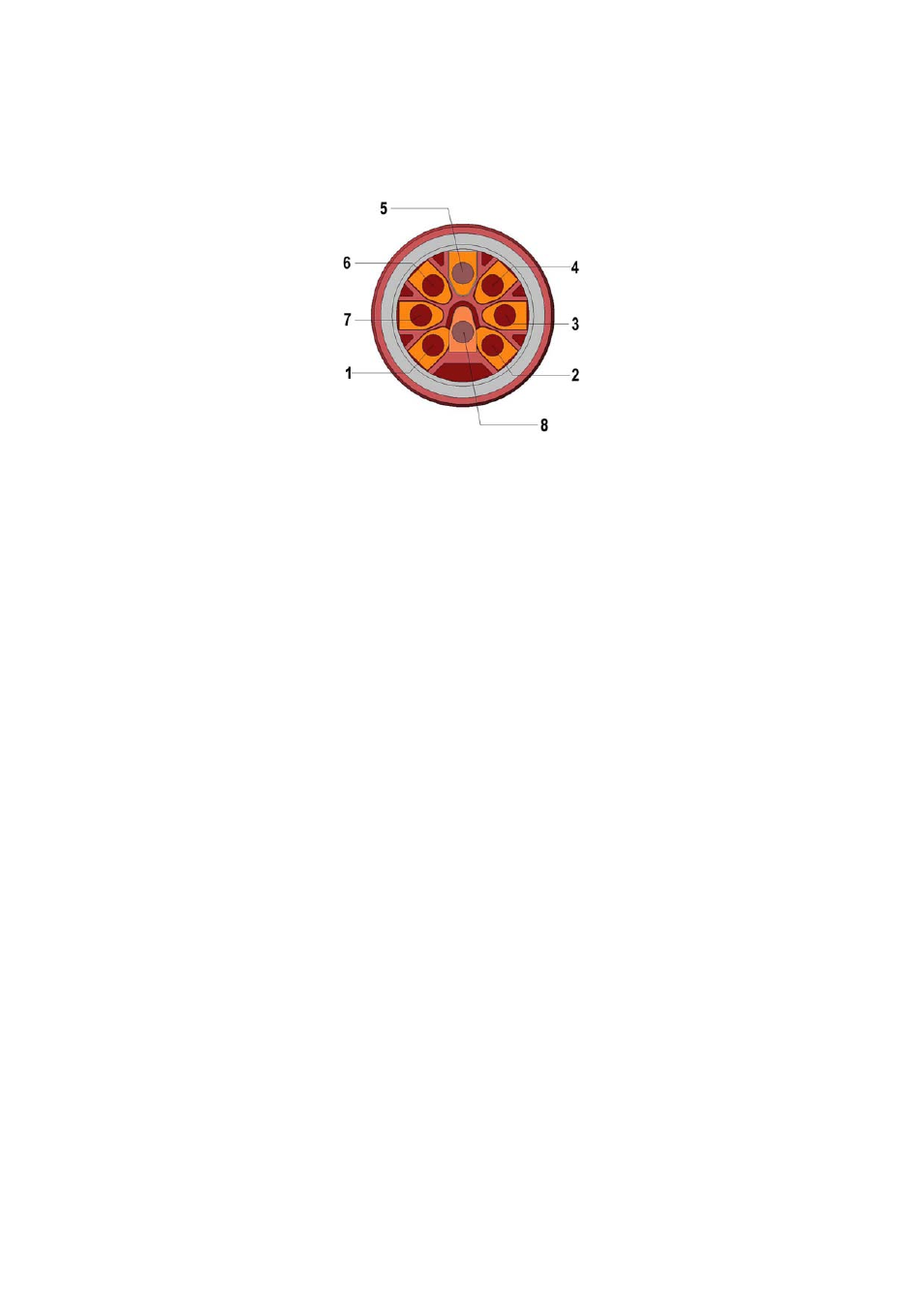

Abbildung 14
Schraubendverbindung
Die folgenden Ziffern beziehen sich auf Abbildung 14 oben:
Farbe
Funktion
1 Weiß (WHT)
=
RS-232 TX
2 Braun (BRN)
=
RS-232 GND
3 Grün (GRN)
=
CH2+
4 Gelb (YEL)
=
CH1+
5 Grau (GREY)
=
Netz-/CH1-/CH2 -
6 Pink (PINK)
=
Netz+
7 Blau (BLU)
=
RS-232 RX
8 Rot (RED)
=
Keine Verbindung
