Anhang A _____________________________________Sondenmontagesätze und Montagebeispiele
VAISALA _______________________________________________________________________ 81
ANHANG A
SONDENMONTAGESÄTZE UND
MONTAGEBEISPIELE
In diesem Anhang werden die verfügbaren Sondenmontagesätze und
einige Montagebeispiele aufgelistet.
Kanalinstallationssätze (für HMT313/317/315)
Der Kanalinstallationssatz
beinhaltet einen Flansch, einen Dichtungsring,
eine Trägerstange und ein Sondenbefestigungsteil für die Sonde sowie
Schrauben zur Befestigung des Flansch an der Kanalwand. Vaisala
Bestellnummern: 210697 (für HMT313) und 210696 (für HMT315,
keine Trägerstange).
0508-028

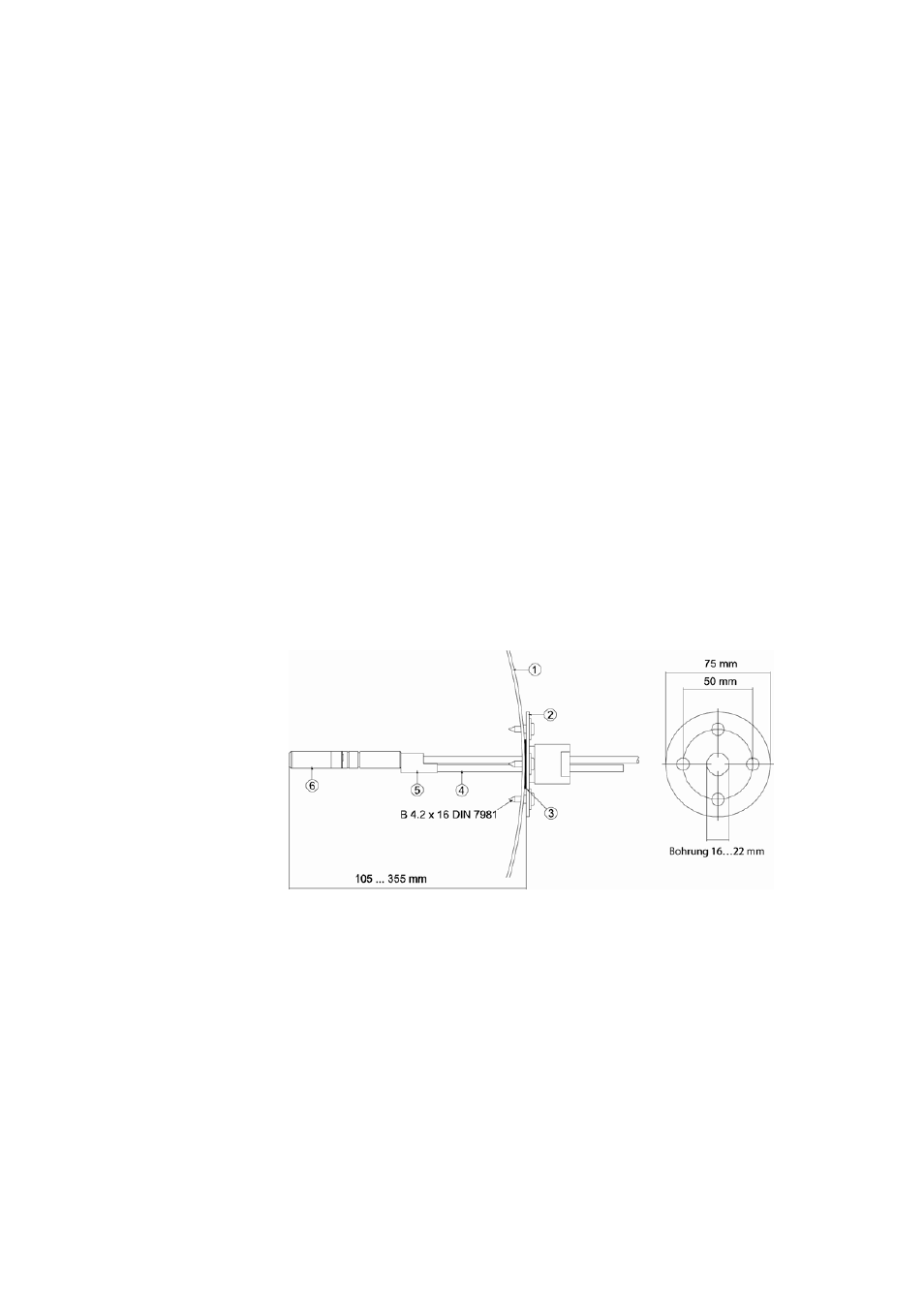

Abbildung 26
Kanalinstallationssatz
Die folgenden Ziffern beziehen sich auf Abbildung 26 oben:
1 = Kanalwand
2 = Flansch
3 = Dichtungsring
4 = Trägerstange (im Satz für HMT315 nicht enthalten)
5 = Sondenbefestigungsteil (zur Befestigung an der Trägerstange)
6 = Feuchtesonde
