Anschlüsse
Die Messbereiche, Ausgangsskalierung und Messgrößen werden beim
HMT310 bereits ab Werk entsprechend der Kundenbestellung eingestellt.
Das Gerät wird im Werk kalibriert und ist sofort einsatzbereit. Der
Messwertgeber wird mit einer Schraubendverbindung oder einem
abnehmbaren 5-Meter-Kabel mit acht Drähten für die serielle
Schnittstelle, Analogausgänge und 24 V DC-Stromversorgung geliefert.
Eine Verdrahtungsanleitung finden Sie in Abbildung 13 unten und in
Abbildung 13 unten.
Kabelverdrahtung
0507-044

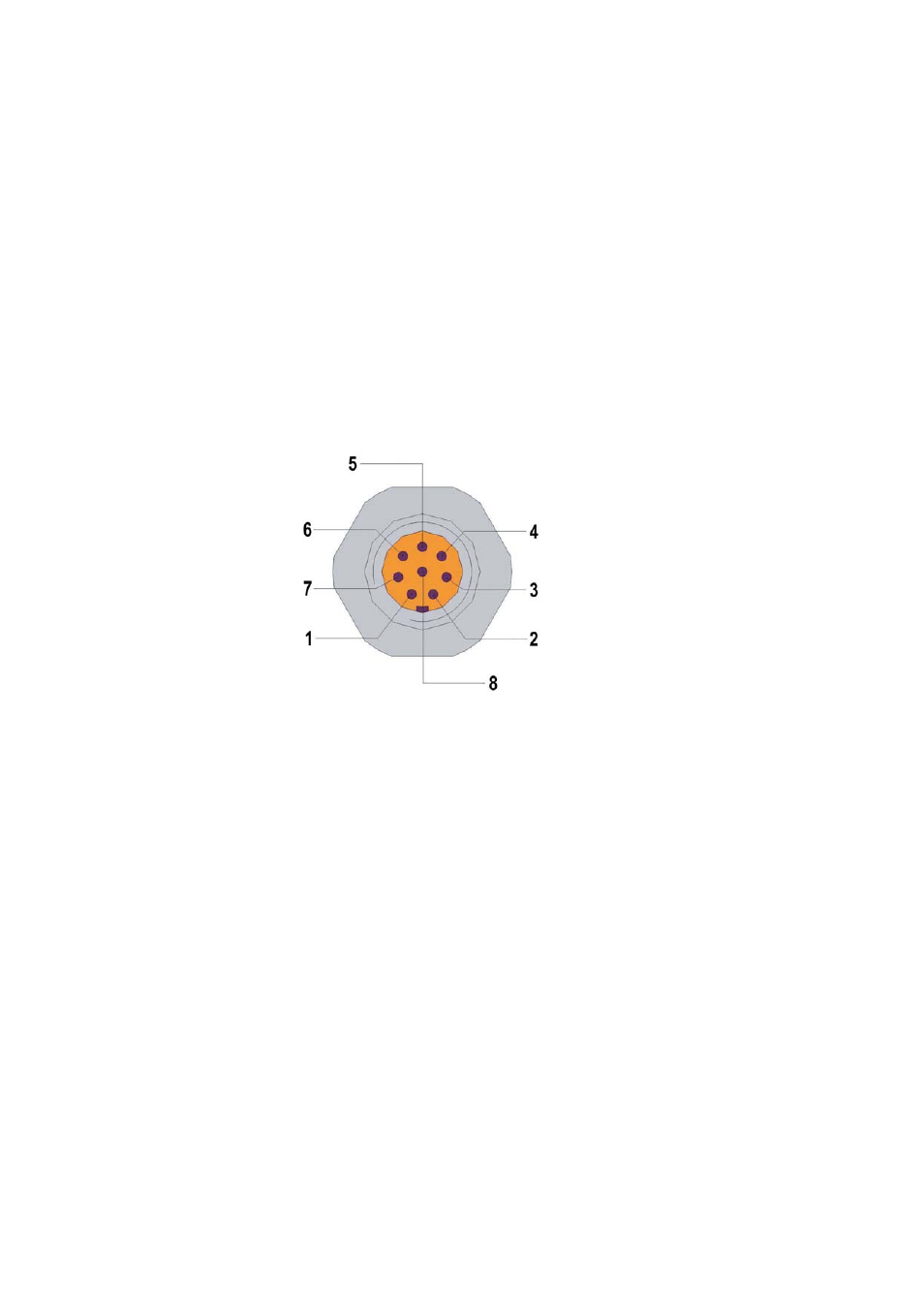

Abbildung 13
8-poliger Anschluss
Die folgenden Ziffern und Codes beziehen sich auf Abbildung 13 oben:
Farbe
Funktion
1 Weiß (WHT)
= RS-232 TX
2 Braun (BRN)
= RS-232 GND
3 Grün (GRN)
= CH2+
4 Gelb (YEL)
= CH1+
5 Grau (GREY)
= Netz-/CH1-/CH2 -
6 Pink (PINK)
= Netz+
7 Blau (BLU)
= RS-232 RX
8 Rot (RED)
= Keine Verbindung
