HMT313 bietet zwei Messbereichsoptionen. Die erste Sondenversion ist
mit einem flexiblen Kabel ausgestattet und kann für Messungen in
Umgebungen bis 80 ºC verwendet werden. Die zweite Version ist für
Messungen in Umgebungen bis 120 ºC geeignet.
Die folgenden Sondenmontagesätze für HMT313 und die
Montagebeispiele werden in Anhang A Seite 81 veranschaulicht:
- Kanalmontagesatz
- Kabelverschraubung
HMT314 für hohe Prozessdrücke
Die Sonde des HMT314 ist für Feuchtemessungen unter hohen
Prozessdrücken ausgelegt. Die Sonde wird mit einer Mutter, einer
Passschraube und einem Dichtungsring geliefert. Lassen Sie die
Passschraube und die Mutter während der Handhabung am
Sondenkörper, um Schäden an der polierten Sondenoberfläche zu
vermeiden. Um eine absolut dichte Montage vorzunehmen, folgen Sie
den unten stehenden Anweisungen:
1. Entfernen Sie die Passschraube von der Mutter und der Sonde.
2. Bringen Sie die Passschraube mit einem Dichtungsring an der
Kammerwand an. Ziehen Sie die Passschraube mit einem
Drehmomentschlüssel in der Gewindemuffe fest. Das Drehmoment
beträgt 150 ± 10 Nm (110 ± 7 ft-lbs).
3. Setzen Sie den Sondenkörper in die Passschraube ein, und bringen
Sie die Mutter manuell an der Passschraube an, sodass sich die
Verbindung fest anfühlt.
4. Markieren Sie die Passschraube und die Sechskantmutter.
0507-040

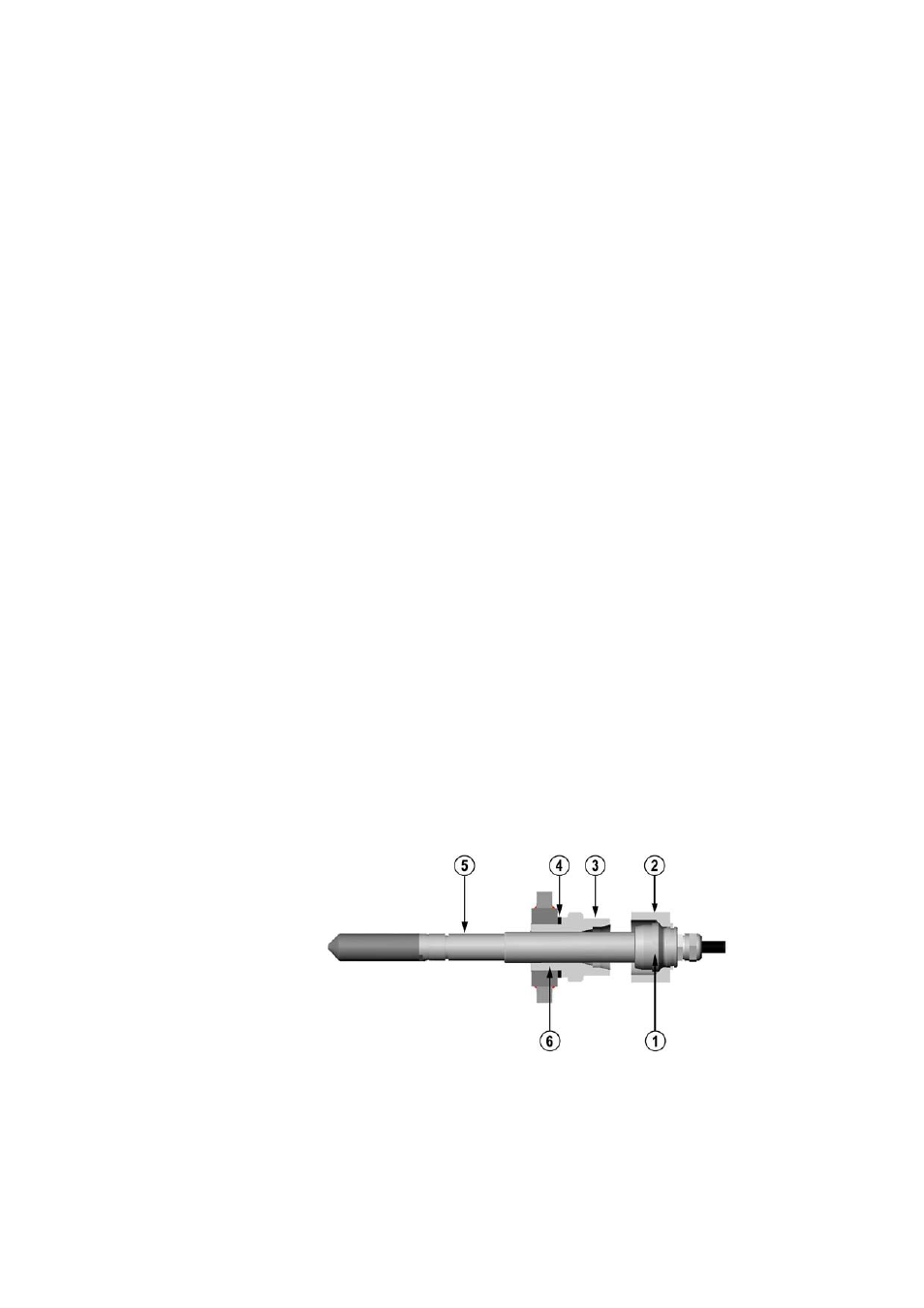

Abbildung 8 HMT314 Montage
