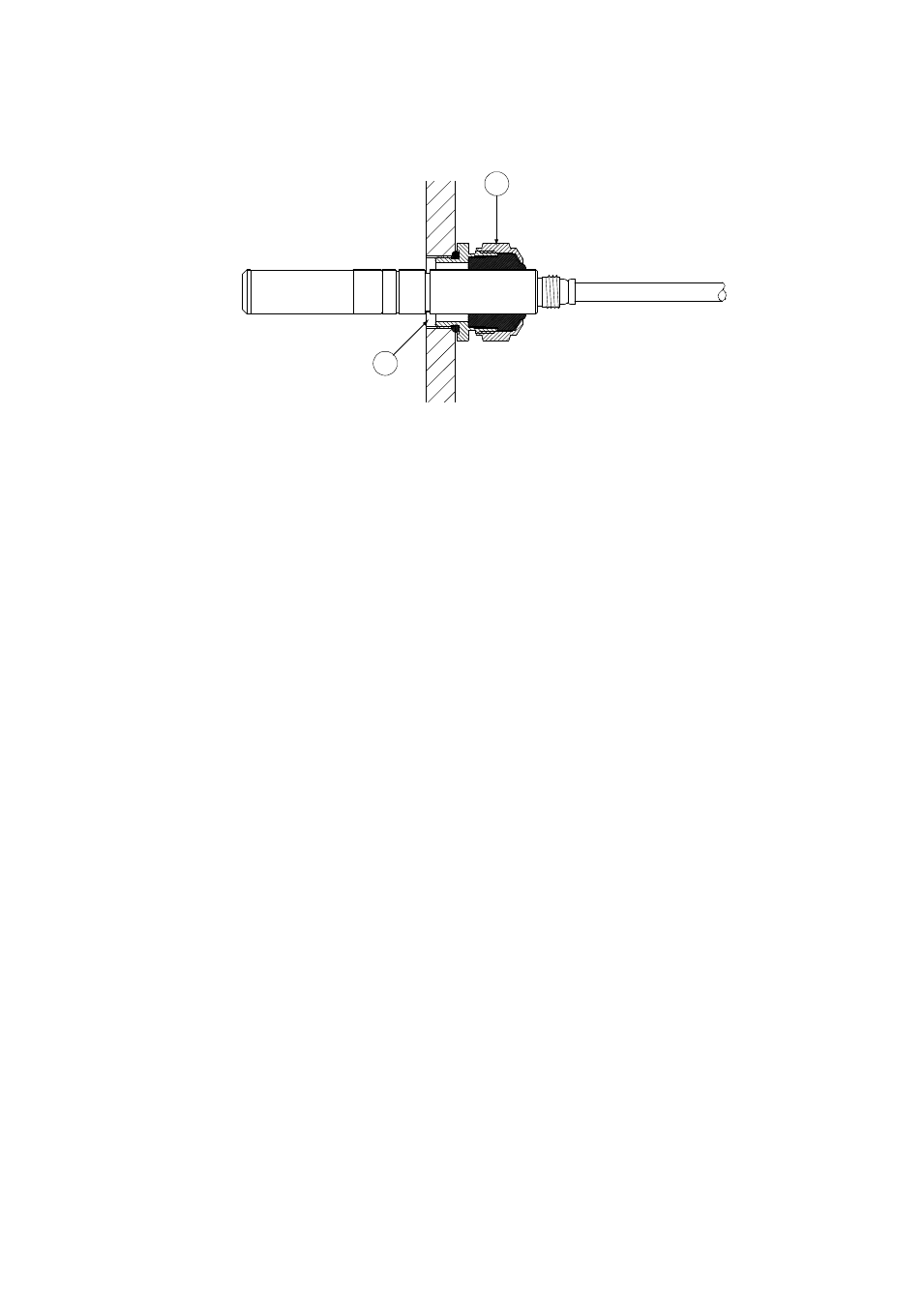

Abb. 33 Sondenmontage mit Kabelverschraubung
Die folgenden Ziffern beziehen sich auf Abb. 33 oben:
1 = Kabelverschraubung AGRO 1160.20.145 (T = –40–+100 °C,
nicht bei Vaisala erhältlich)
2 = Bei Überdrücken verwenden Sie bitte einen Sicherungsring
(z. B. 11x 1 DIN471)
Die Installationsoption in Abb. 33 oben kann nicht von Vaisala geliefert
werden und ist hier nur als Beispiel für eine dampfdichte Installation mit
HMT313/317-Sonden aufgeführt.
Kugelhahninstallationssatz für HMT318
Der Kugelhahninstallationssatz (Vaisala Bestellnummer: BALLVALVE-
1) empfiehlt sich beim Einsatz der Sonde in einem Druckprozess oder
einer Druckleitung. Verwenden Sie den Kugelhahnsatz oder eine ½-Zoll-
Kugelhahnbaugruppe mit einer Kugelbohrung von mindestens ø 14 mm.
Wenn Sie die Sonde (ø 12 mm) in einer Prozessleitung montieren, muss
der Nenndurchmesser der Rohrleitung mindestens 1 Zoll (2,54 cm)
betragen. Verwenden Sie das manuelle Presswerkzeug, um die Sonde
in einen Druckprozess (< 10 bar) oder eine Druckleitung zu pressen.
1
2
