Abb. 34, Montage der hmt318-kugelhahnbaugruppe, Hinweis – Vaisala HMT310 Benutzerhandbuch
Seite 103
Anhang A _____________________________________ Sondenmontagesätze und Montagebeispiele
VAISALA _______________________________________________________________________ 103
0507-043

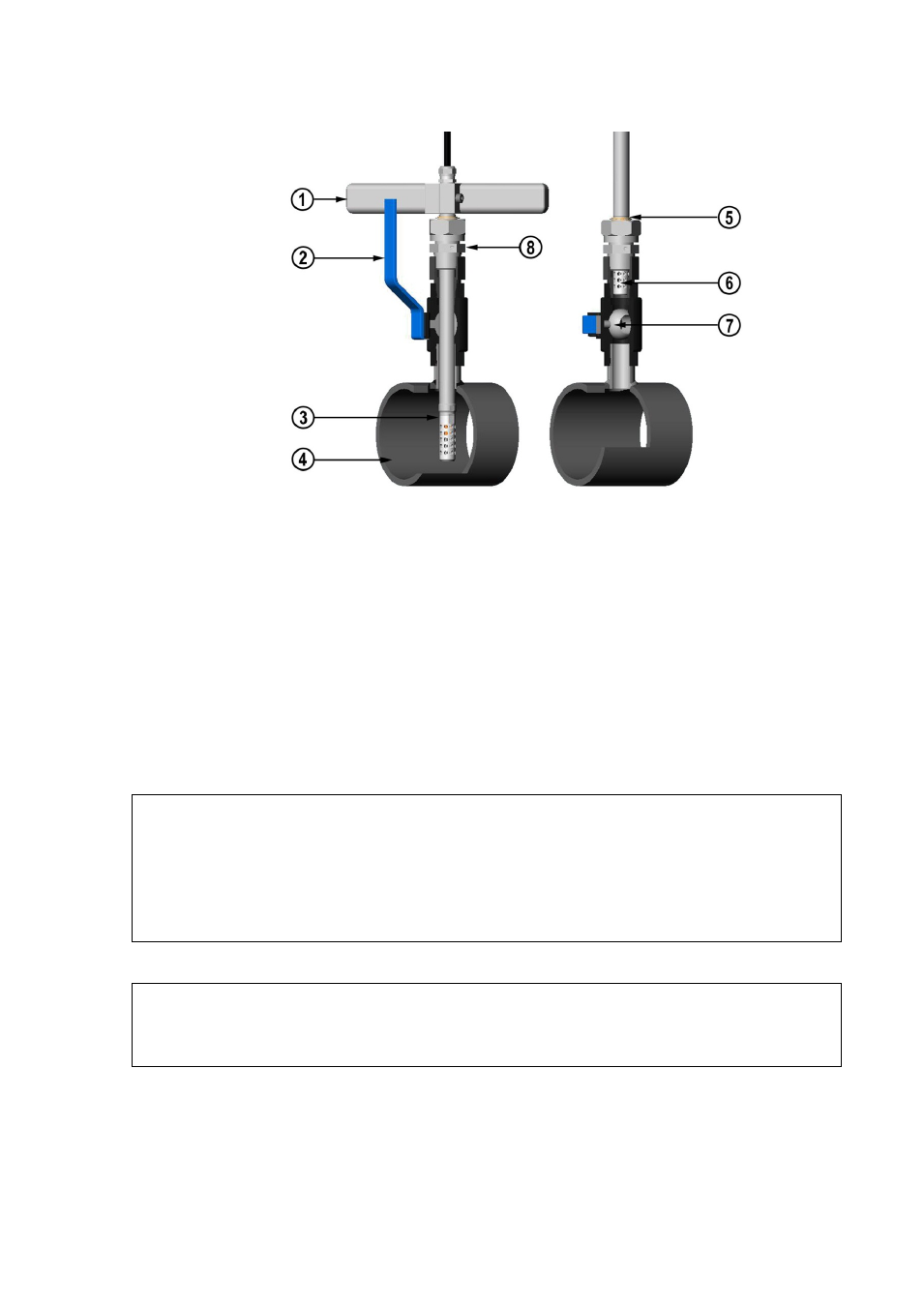

Abb. 34 Montage der HMT318-Kugelhahnbaugruppe
Die folgenden Ziffern beziehen sich auf Abb. 34 oben:
1 = Manuelles Presswerkzeug
2 = Griff des Kugelhahns
3 = Sonde
4 = Prozesskammer oder Rohrleitung
5 = Die Nut auf der Sonde kennzeichnet die obere Justiergrenze
6 = Filter
7 = Kugel des Kugelhahns
8 = Verschlussmutter
HINWEIS
Die Sonde kann mit einer Kugelhahnbaugruppe im Prozess installiert
werden, vorausgesetzt, dass der Prozessdruck kleiner als 10 bar ist.
Auf diese Weise muss der Prozess nicht angehalten werden, um die
Sonde zu installieren oder zu entfernen. Wenn der Prozess jedoch vor
dem Entfernen der Sonde angehalten wird, kann der Prozessdruck bis
zu 20 bar betragen.
HINWEIS
Achten Sie beim Messen von temperaturabhängigen Messgrößen darauf,
dass die Temperatur am Messpunkt der Prozesstemperatur entspricht,
um einen korrekten Messwert zu erhalten.
