Kapitel 2 _____________________________________________________________Produktübersicht

VAISALA ________________________________________________________________________ 17

Komponenten des Messwertgebers HMT310

1403-180

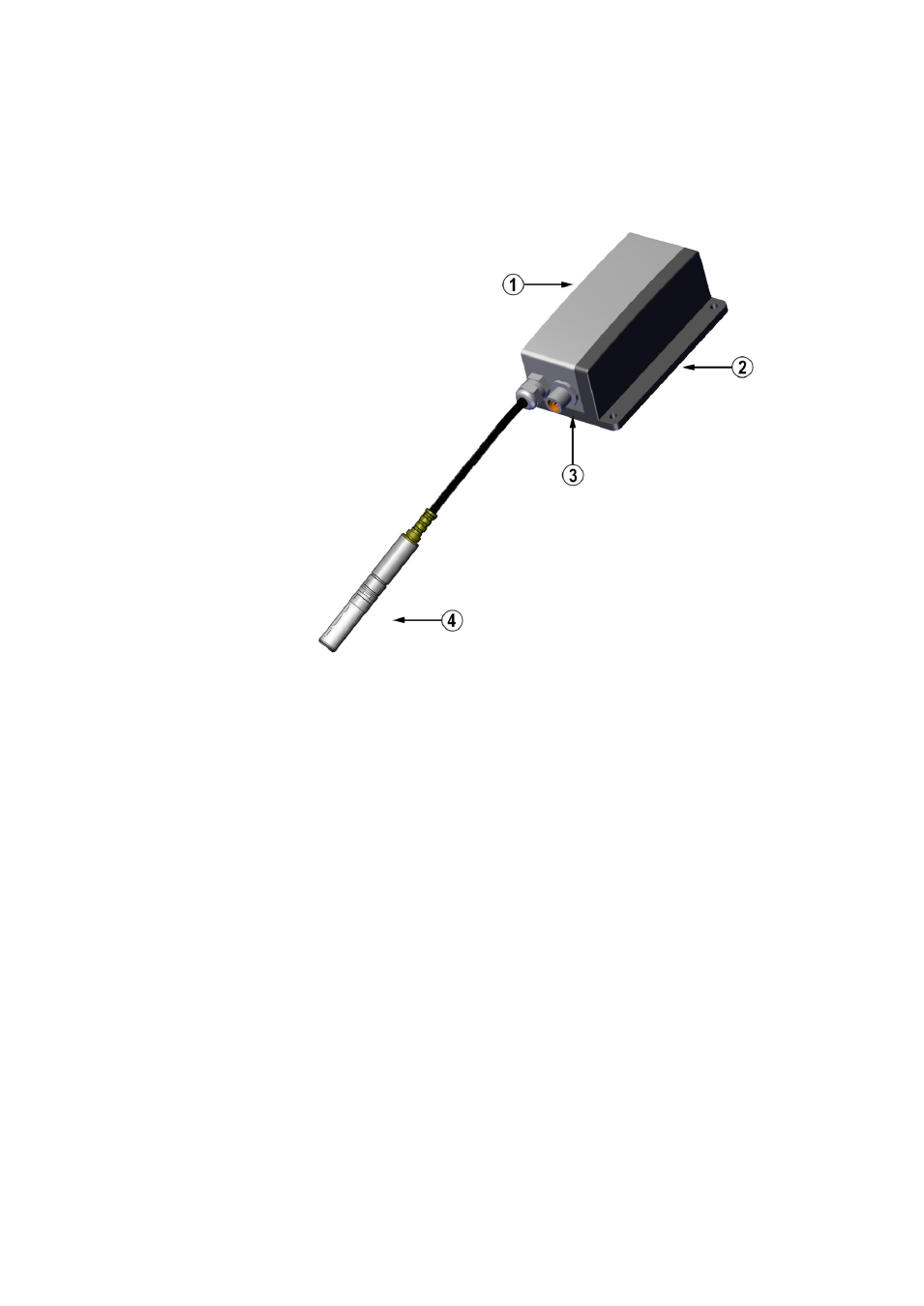

Abb. 1

Komponenten des Messwertgebers HMT310

Die folgenden Ziffern beziehen sich auf Abb. 1 oben:
1 = Messwertgeber

2 = Montageplatte (kleinere Montageplatte ebenfalls erhältlich)

3 = Anschluss für Signalausgang und Stromversorgung. Verfügbar

mit Anschlussbuchse mit 5-Meter-Kabel oder

Schraubendverbindung.

4 = Sonde
