Benutzerhandbuch __________________________________________________________________
28 ___________________________________________________________________ M210619DE-E
Die HMT313 ist mit zwei Sondenvarianten für unterschiedliche
Messumgebungen erhältlich:
- Sonde mit flexiblem Kabel, geeignet für Umgebungen bis 80 °C
- Sonde für Umgebungen bis 120 °C
Die folgenden Sondenmontagesätze für HMT313 und die
Montagebeispiele werden in Anhang A Seite 99 beschrieben:
- Kanalmontagesatz
- Kabelverschraubung
HMT314 für hohe Prozessdrücke
Die Sonde des HMT314 ist für Feuchtemessungen unter hohen Prozess-
drücken ausgelegt. Die Sonde wird mit einer Mutter, einer Passschraube
und einem Dichtungsring geliefert. Lassen Sie die Passschraube und die
Mutter während der Handhabung am Sondenkörper, um Schäden an der
polierten Sondenoberfläche zu vermeiden. Um eine absolut dichte
Montage vorzunehmen, folgen Sie den unten stehenden Anweisungen:
1.
Entfernen Sie die Passschraube von der Mutter und der Sonde.
2.
Bringen Sie die Passschraube mit einem Dichtungsring an der
Kammerwand an. Ziehen Sie die Passschraube mit einem
Drehmomentschlüssel in der Gewindemuffe fest. Das Drehmoment
beträgt 150 ± 10 Nm (110 ± 7 ft-lbs).
3.
Setzen Sie den Sondenkörper in die Passschraube ein, und bringen
Sie die Mutter manuell an der Passschraube an, sodass sich die
Verbindung fest anfühlt.
0507-040

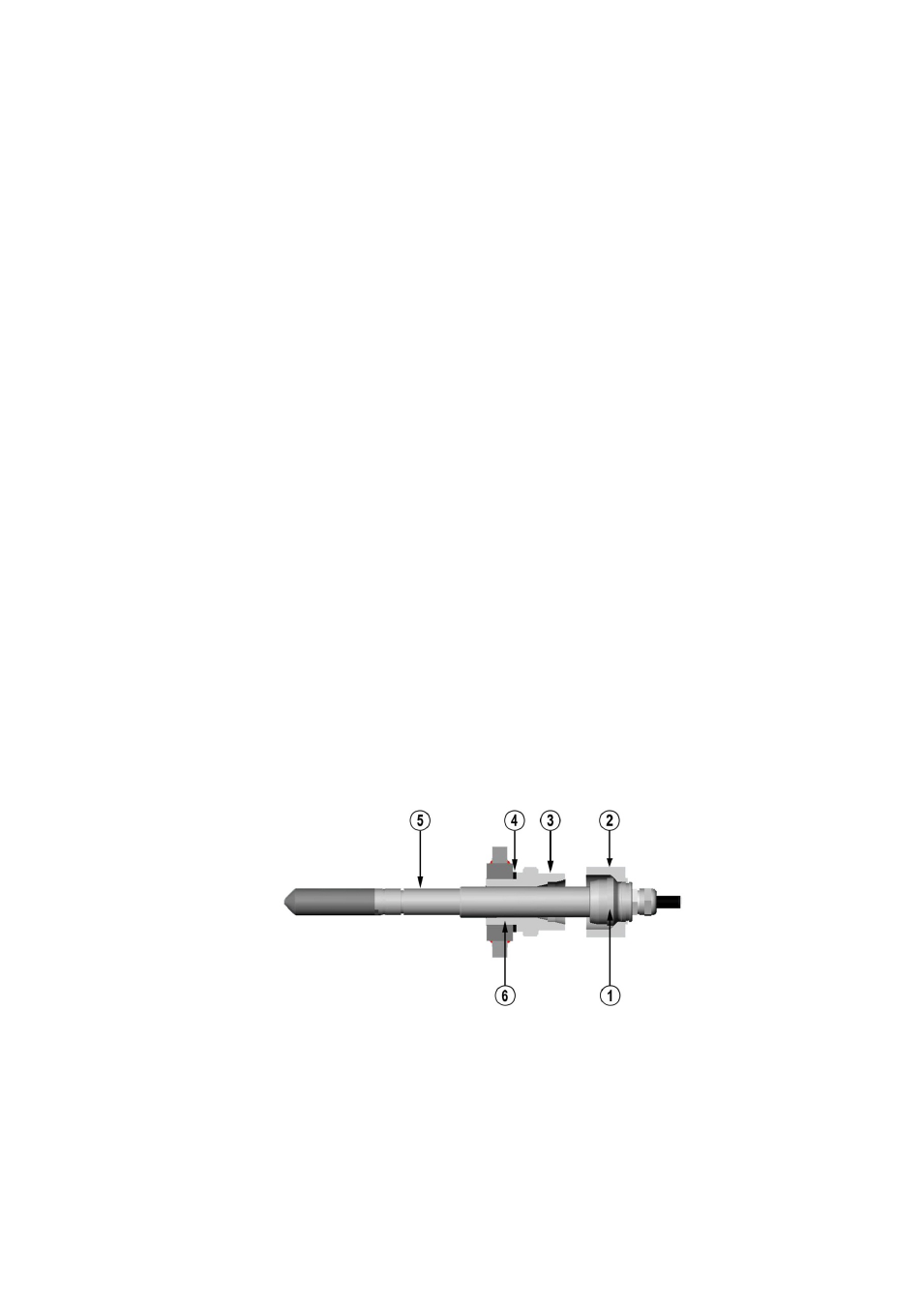

Abb. 9
HMT314 Montage
