Seite 29
Kapitel 3 _________________________________________________________________ Installation
VAISALA ________________________________________________________________________ 29
Die folgenden Ziffern beziehen sich auf Abb. 9 auf Seite 28:
1 = Spannkegel
2 = Mutter
3 = Passschraube
4 = Dichtungsring
5 = Sonde; Ø 12 mm
6 = M22×1,5 oder NPT 1/2"
4.
Markieren Sie die Passschraube und die Sechskantmutter.
5.
Ziehen Sie die Mutter um weitere 30° (1/12 Umdrehung) bzw. bei
Verwendung eines Drehmomentschlüssels mit einem Drehmoment
von 80 ± 10 Nm (60 ± 7 ft-lbs) an.
0505-273

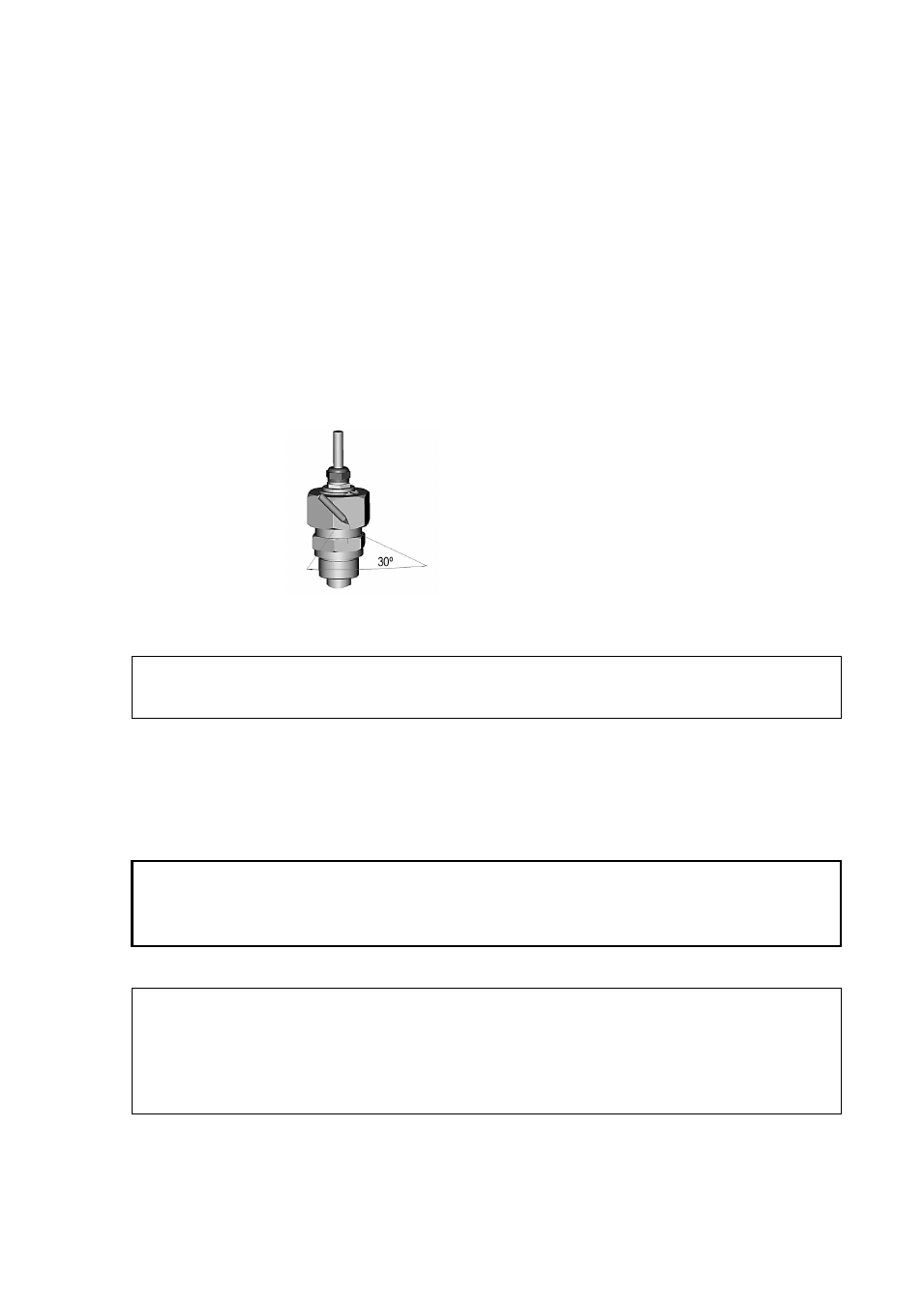

Abb. 10 Markieren der Mutter
HINWEIS
Wenn die Mutter nach dem Lösen wieder festgezogen wird, darf nicht
zu viel Kraft aufgebracht werden.
6.
Reinigen und fetten Sie den Spannkegel der Passschraube nach
jedem zehnten Lösen. Wechseln Sie den Dichtungsring bei jedem
Lösen der Passschraube aus. Verwenden Sie Hochvakuumfett
(z. B. Down Corning, Europa) oder gleichwertiges Fett.
Siehe auch Abschnitt „Messungen bei Überdruck“ auf Seite 21.
ACHTUNG
In Überdruckprozessen ist es unerlässlich, die stützenden Muttern und
Schrauben besonders sorgfältig anzuziehen, um ein Lösen der Sonde
durch den Überdruck zu vermeiden.
HINWEIS
Wenn die Sonde HMT314 in einem Prozess montiert wird, bei dem der
Druck vom normalen Umgebungsluftdruck abweicht, geben Sie den
Prozessdruck (in hPa oder mbar) über die serielle Schnittstelle in den
Speicher des Messwertgebers ein (siehe Einstellen des Umgebungsdrucks
für Berechnungen auf Seite 51).
