Kapitel 3 _________________________________________________________________ Installation
VAISALA ________________________________________________________________________ 31
Die folgenden Ziffern beziehen sich auf Abb. 11 auf Seite 30:
1 = Verschlussmutter; 24 mm Sechskant
2 = Passschraube; 27 mm Sechskant
Folgende Passschraubenoptionen sind verfügbar:
- Passschraube ISO1/2, massiv
- Passschraube NPT1/2, massiv
Tabelle 4
Abmessungen der Sonde HMT318
Sondentyp
Sondenabmessungen Einstellbereich
Standard
178 mm
120 mm
Optional
400 mm
340 mm
0507-025

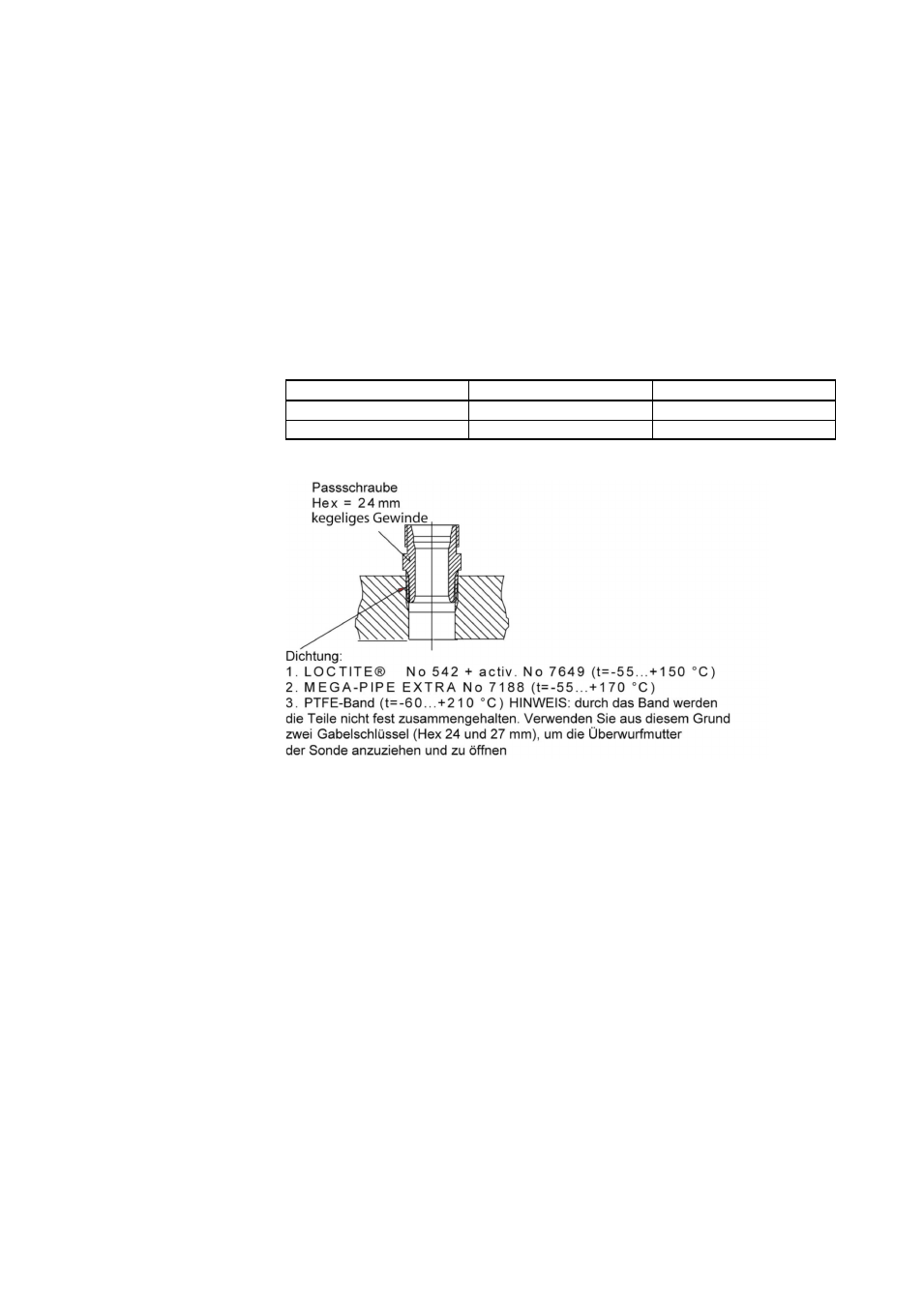

Abb. 12 Abdichten der Passschraube im Prozess
Festziehen der Verschlussmutter
1.
Stellen Sie je nach Montageart die geeignete Sondentiefe ein.
2.
Ziehen Sie die Verschlussmutter zunächst von Hand an.
3.
Markieren Sie die Passschraube und die Verschlussmutter.
4.
Ziehen Sie die Mutter mit einem Schlüssel um weitere 50 - 60°
(ca. 1/6 Umdrehung) fest. Ziehen Sie die Mutter bei Verwendung
eines Drehmomentschlüssels mit einem Drehmoment von max.
45 ± 5 Nm (33 ± 4 ft-lbs) fest.
