Kapitel 3 _________________________________________________________________ Installation
VAISALA ________________________________________________________________________ 33
HINWEIS
Wenn die Sonde HMT318 in einem Prozess montiert wird, bei dem
der Druck vom normalen Umgebungsluftdruck abweicht, geben Sie
den Prozessdruck (in hPa oder mbar) über die serielle Leitung in den
Speicher des Messwertgebers ein (siehe Abschnitt „Einstellen des
Umgebungsdrucks für Berechnungen“ auf Seite 51).
Anschlüsse
Messbereiche, Ausgangsskalierung und Messgrößen werden beim
HMT310 ab Werk entsprechend der Kundenbestellung eingestellt.
Das Gerät wird im Werk kalibriert und ist sofort einsatzbereit.
Der Messwertgeber wird mit einem Schraubklemmenstecker oder
einem flexiblen 5-m-Kabel mit acht Adern für serielle Schnittstelle,
Analogausgänge und Stromversorgung mit 10–35 V DC (Anforderungen
variieren in Abhängigkeit von Betriebsumgebung, Funktionen und
Ausgangstyp) geliefert.
Der Anschluss wird in diesem Abschnitt beschrieben. Zu den
Anforderungen an die Stromversorgung siehe Abschnitt „Anforderungen
an die Stromversorgung“ auf Seite 34.

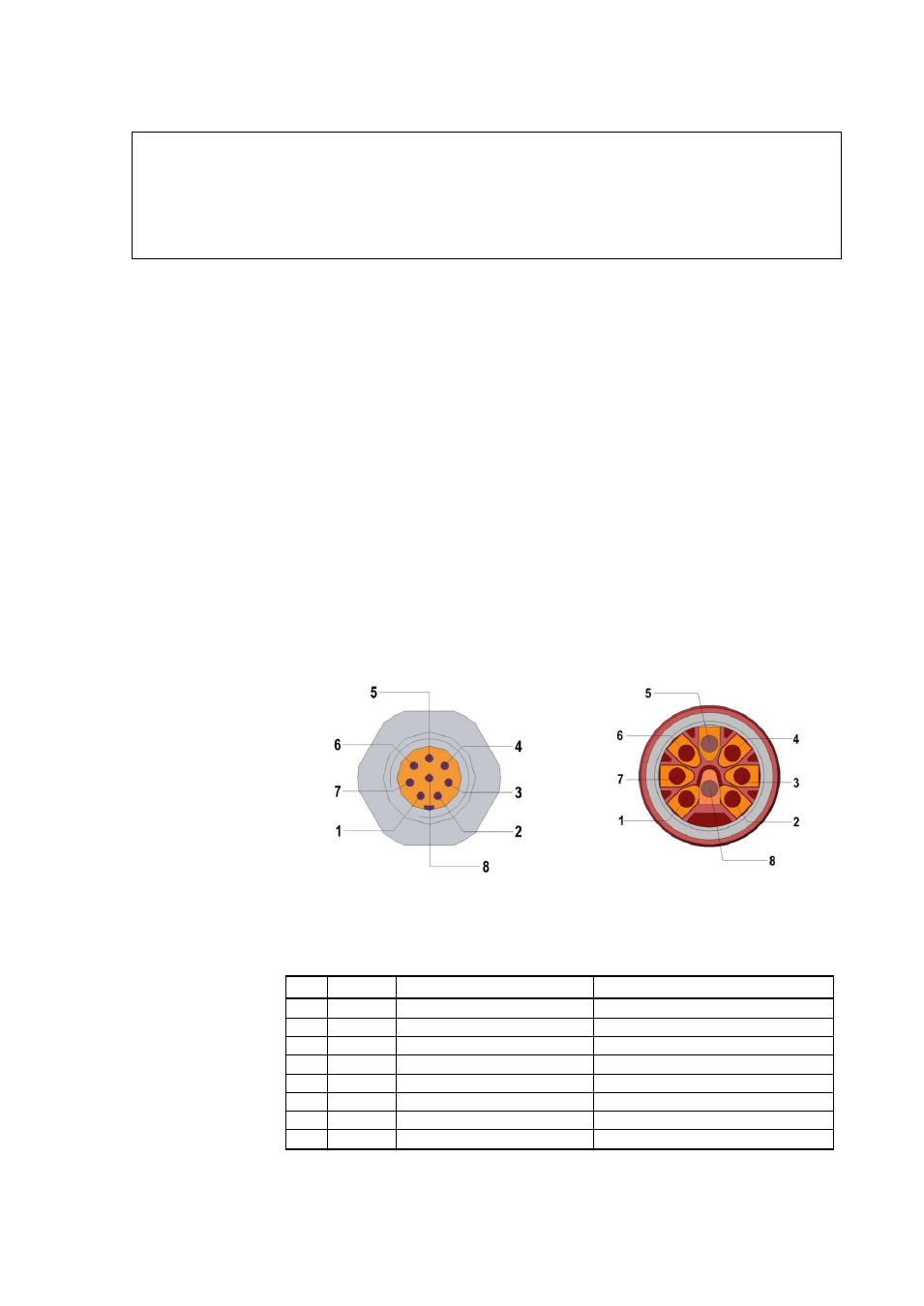

8-polige Einbaudose
0507-044, 0507-045
Abb. 14 8-polige Einbaudose (links) und Schraubklemmenstecker
(rechts)
Pin Draht
Serielles Signal RS-232C Analogsignal
1
Weiß
Datenausgang TX
-
2
Braun
-
K1 –/K2 –
3
Grün
-
K2 +
4
Gelb
-
K1 +
5
Grau
Speisung –/RS-232 Masse Speisung –
6
Pink
Speisung +
Speisung +
7
Blau
Dateneingang RX
-
8
Rot
Keine Verbindung
Keine Verbindung
