Benutzerhandbuch __________________________________________________________________
24 ___________________________________________________________________ M210619DE-E
Montage des Messwertgebers mit
optionalem Regenschutz
Wenn Sie den HMT310 im Freien montieren, schützen Sie den
Messwertgeber mit einem Schutzdach. Für den HMT310 ist ein
Regenschutz als optionales Zubehör von Vaisala erhältlich
(Bestellnummer ASM211103).
HINWEIS
Vaisala rät von der Verwendung der kleineren Montageplatte
(ohne Flansche) bei Installationen des Messwertgebers im Freien ab.
Verwenden Sie für Installationen im Freien die größere Montageplatte
mit Flanschen.
Montage des Regenschutzes mit
größerer Montageplatte
1311-251

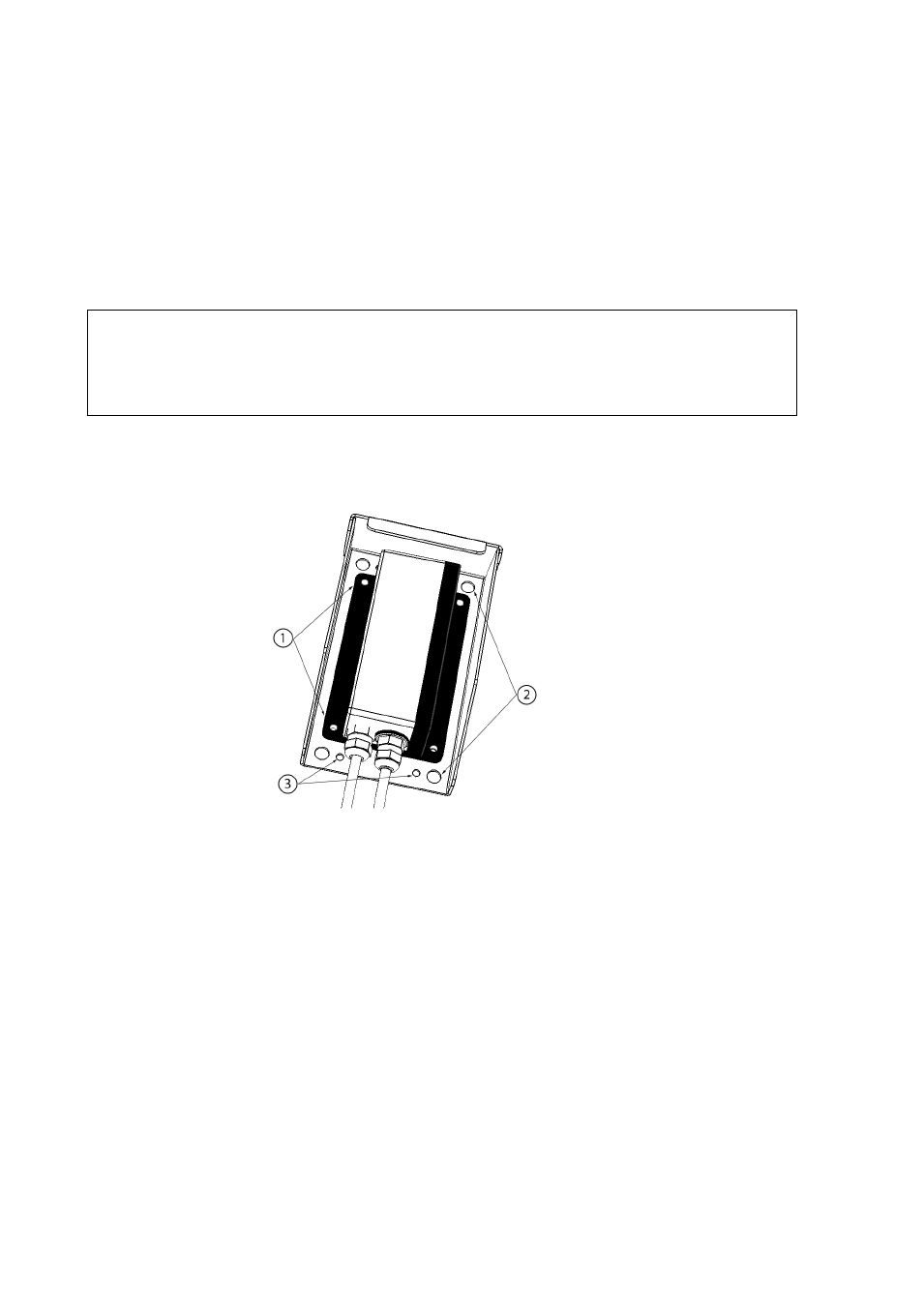

Abb. 5
Regenschutz mit größerer Montageplatte
Die folgenden Ziffern beziehen sich auf Abb. 5 oben:
1 = Größere Messwertgeber-Montageplatte. Wird über Flansche
mit vier 4,5-mm-Schrauben (nicht im Lieferumfang enthalten)
am Regenschutz befestigt.
2 = Regenschutz: Vier Bohrungen mit Ø 8,5 mm für die Bügel-
schraubenmontage. Der Durchmesser des Rohrmasts darf bei
Befestigung mit Bügelschrauben maximal 60 mm betragen.
3 = Regenschutz: Vier Bohrungen mit Ø 4,5 mm für die Montage.
