Abb. 4, Abmessungen der montageplatte – Vaisala HMT310 Benutzerhandbuch
Seite 23
Kapitel 3 _________________________________________________________________ Installation
VAISALA ________________________________________________________________________ 23
Die folgenden Buchstaben und Zahlen beziehen sich auf Abb. 3 auf
Seite 22:
A = Montage mit größerer Montageplatte (mit Flanschen)
B = Montage mit kleinerer Montageplatte (Messwertgeber entfernen
und unter Verwendung der Bohrungen in der Montageplattenbasis
montieren)
1 = Zwei Inbusschrauben zum Befestigen oder Lösen des
Messwertgebermoduls (Inbusschlüssel wird mitgeliefert)
2 = Vier Schraubenlöcher (Ø 4,5 mm) für die Wandmontage
(Schrauben werden nicht mitgeliefert)
3 = Zwei Schraubenlöcher (Ø 6,0 mm) an der Unterseite der Platte
für die Wandmontage (Schrauben werden nicht mitgeliefert)
0507-035

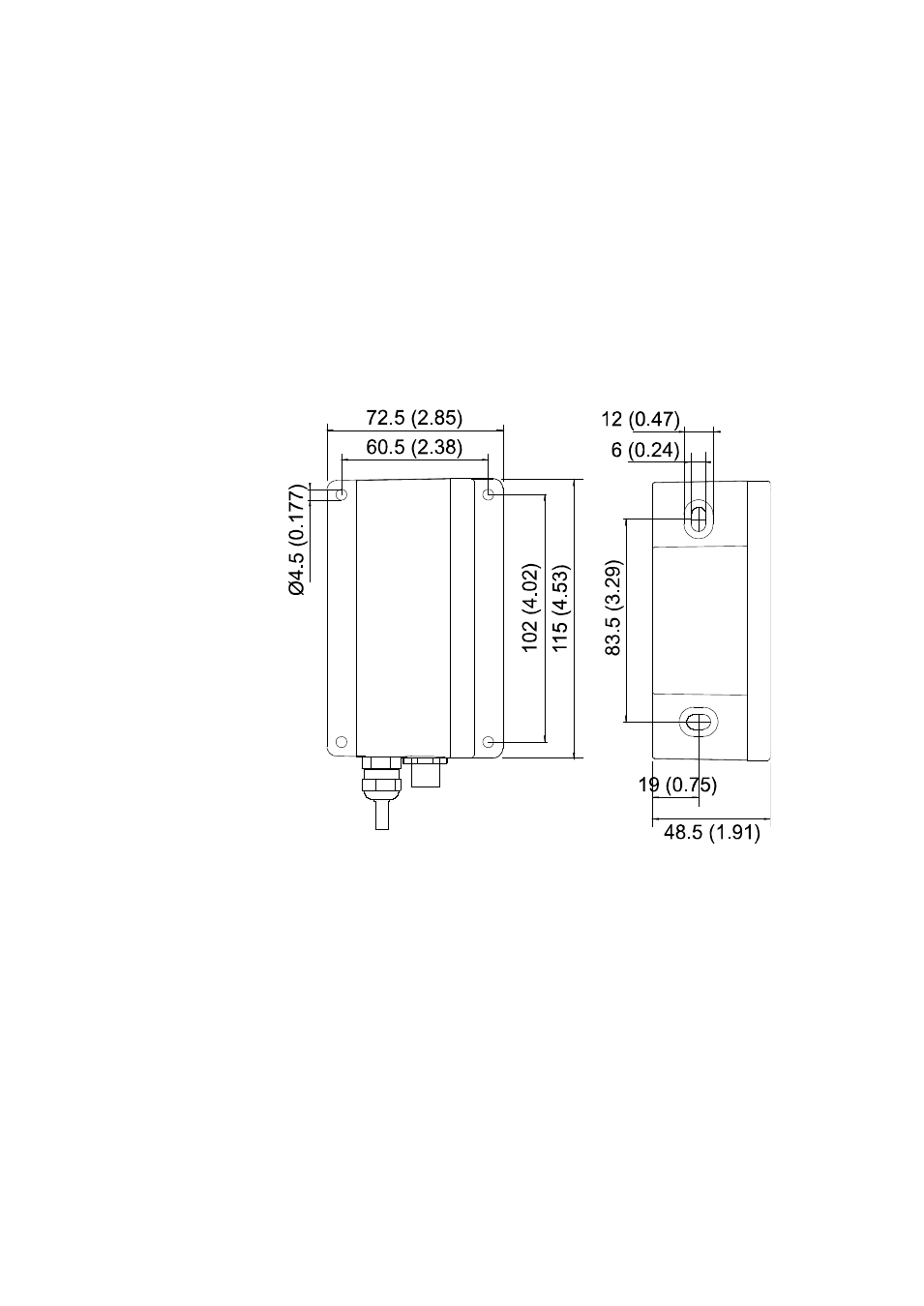

Abb. 4
Abmessungen der Montageplatte
Die folgenden Buchstaben beziehen sich auf Abb. 4 oben:
A = Abmessungen der größeren Montageplatte
B = Abmessungen der kleineren Montageplatte
A
B
