HMI41 Kalibrieroption
Bedienungsanleitung
U218en-1.1
6
set Lo
T
T °C
°C

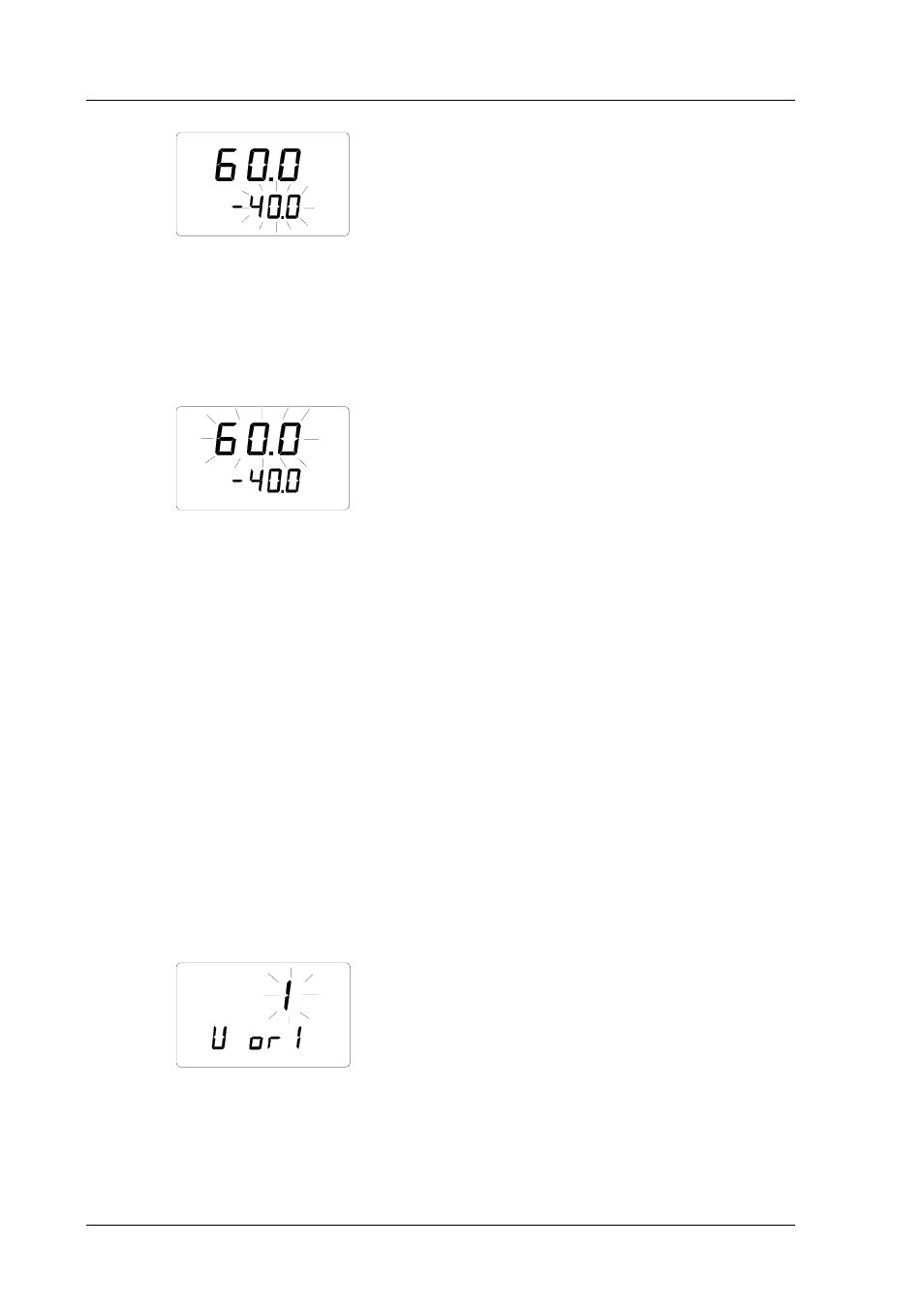

Die Ziffern in der zweiten Zeile blinken. Diese Ziffern bezeichnen den unteren
Grenzwert für das zur Zeit im HMI41 gespeicherte Temperaturintervall des
Meßwertgebers. Der Text rechts unten in der Ecke lautet "Lo". Nun kann man
den unteren Grenzwert durch Betätigung der Tasten ▲ (aufsteigende Ziffern)
oder ▼ (absteigende Ziffern) nach Maßgabe des Meßwertgebers nachstellen.
Die Eingabe mit ENTER bestätigen:
set Hi
T
T °C
°C
Nun beginnen die Ziffern in der ersten Zeile zu blinken. Diese Ziffern
bezeichnen den oberen Grenzwert für das zur Zeit im HMI41 gespeicherte
Temperaturintervall des Meßwertgebers. Der Text rechts unten in der Ecke
lautet "Hi". Nun kann man den oberen Grenzwert durch Betätigung der Tasten
▲ (aufsteigende Ziffer) oder ▼ (absteigende Ziffer) nach Maßgabe des
Meßwertgebers nachstellen. Die Eingabe mit ENTER bestätigen und den
HMI41 durch Betätigung der ON/OFF - Taste abschalten. Nun können Sie den
Meßwertgeber kalibrieren (siehe Kapitel 3).
2.3.2 Der Stromausgabe - Einstellungsmodus (I)
HINWEIS
Beim Kalibrieren eines Meßwertgebers mit
Stromausgabe ist sicherzustellen, daß die
Ausgabeschleife abgeschlossen ist.
Besitzt der Meßwertgeber Stromausgaben, wird das entsprechende
Temperaturintervall mit dem Stromausgabe - Einstellungsmodus (I) an den
HMI41 übertragen. Der Wertebereich für die relative Luftfeuchtigkeit liegt
immer zwischen 0...100 %RH. Nun selektieren Sie den I - Einstellungsmodus
durch Betätigung der Tasten ▲ beziehungsweise ▼ und bestätigen diese
