Seite 18
HMI41 Kalibrieroption
Bedienungsanleitung
U218en-1.1
14
Daraufhin beginnen die Ziffern in der ersten Zeile zu blinken. Diesen Zahlen
ist der obere Grenzwert für den zur Zeit im HMI41 gespeicherten
Wertebereich des Meßwertgebers für die relative Luftfeuchtigkeit zu
entnehmen. Unten rechts in der Ecke steht "Hi". Nun können Sie den oberen
Grenzwert durch Bedienung der Tasten ▲ beziehungsweise ▼ nach Maßgabe
des Meßwertgebers einstellen. Die Eingabe mit ENTER bestätigen. Der
HMI41 schaltet daraufhin auf die Temperaturkanaleinstellungen um und es

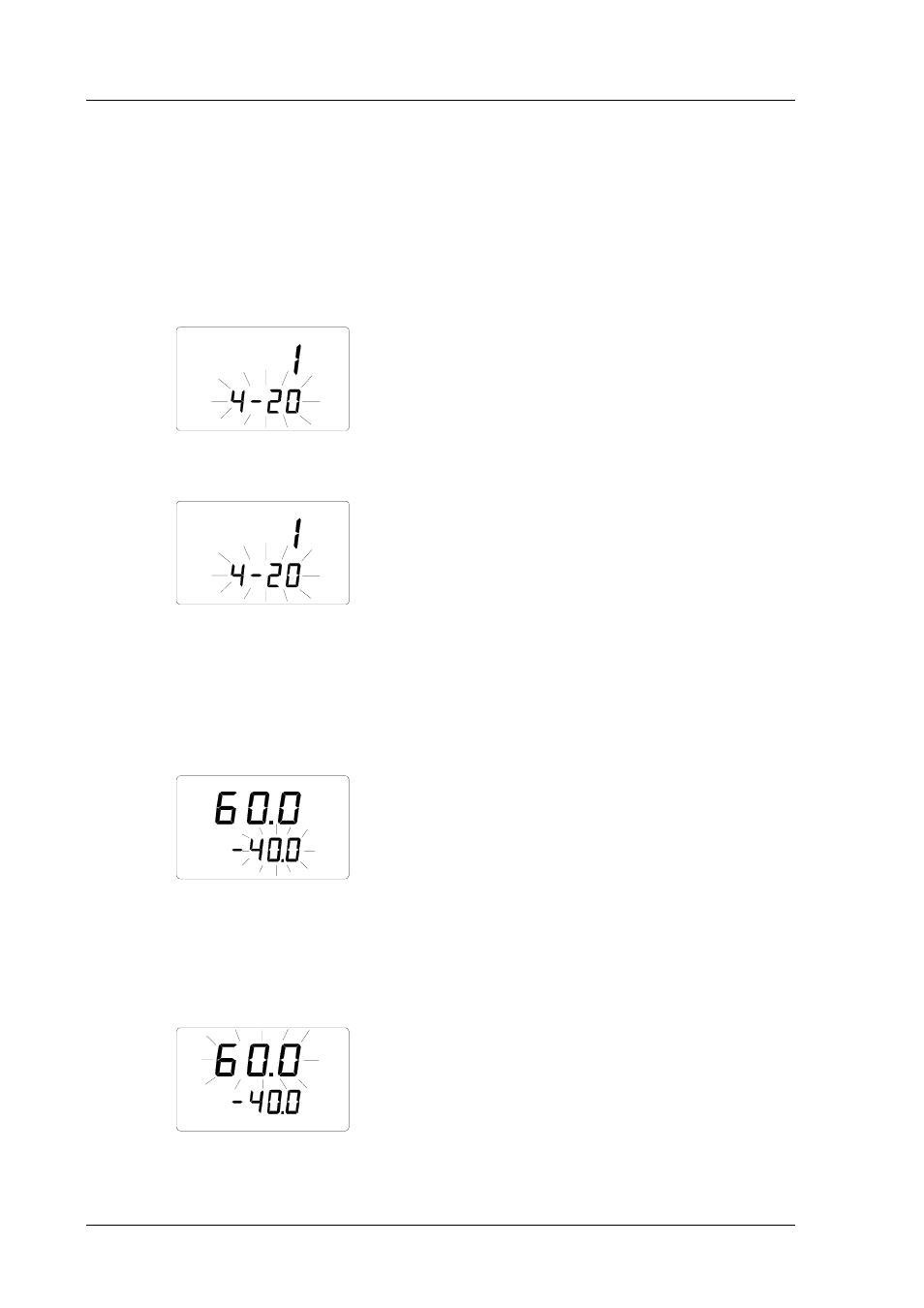

erscheint eine Anzeige, die in etwa dem folgenden Beispiel entspricht:
set
T
2.3.4.2
Der Temperaturkanal
set
T
Die Ziffern in der zweiten Zeile blinken. Diese Ziffern bezeichnen den
aktuellen Wertebereich für den zur Zeit im HMI41 gespeicherten
Temperaturkanal des Meßwertgebers. Nun können Sie den Wertebereich durch
Betätigung der Tasten ▲ oder ▼ nach Maßgabe des Meßwertgebers
nachstellen. Die Eingabe mit ENTER bestätigen. Daraufhin erscheint eine
Anzeige, die in etwa dem folgenden Beispiel entspricht:
set
Lo
T
T
°C
°C
Die Ziffern in der zweiten Zeile blinken. Diese Ziffern bezeichnen den unteren
Grenzwert für das zur Zeit im HMI41 gespeicherte Temperaturintervall des
Meßwertgebers. Der Text rechts unten in der Ecke lautet "Lo". Nun können
Sie den unteren Grenzwert durch Betätigung der Tasten ▲ oder ▼ nach
Maßgabe des Meßwertgebers nachstellen. Die Eingabe mit ENTER bestätigen:
set
Hi
T
T
°C
°C
Daraufhin beginnen die Ziffern in der ersten Zeile zu blinken. Diesen Ziffern
ist der obere Grenzwert für das zur Zeit im HMI41 gespeicherte
Temperaturintervall des Meßwertgebers zu entnehmen. Unten rechts in der
