Vaisala Kalibrierung der Messwertgeber der HMDW6070- und der HMP140-Serie mit dem HMI41 - Handbuch (Seite 9)

HMI41 Kalibrieroption
U218de-1.1 Bedienungsanleitung
5
RH
T
Diese Mitteilung bleibt etwa 5 Sekunden lang sichtbar; erfolgt innerhalb
dieser Zeit keine weitere Tastenbedienung, beginnt der HMI41 mit der
Kalibrierung. Zur Eingabe der Skaleneinstellungen drücken Sie innerhalb der
nächsten 5 Sekunden eine beliebige Taste (mit Ausnahme der ON/OFF -

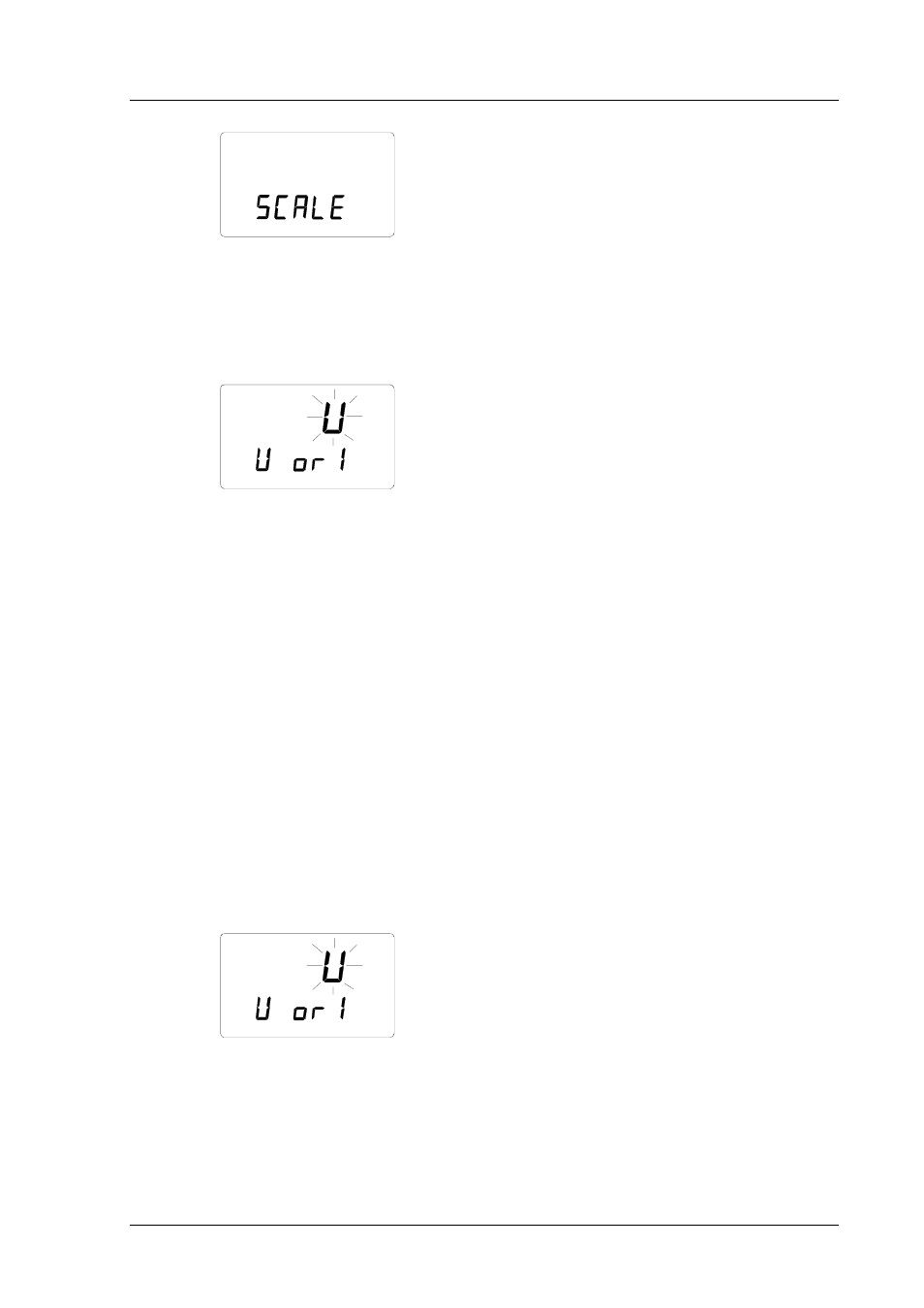

Taste); daraufhin erscheint die folgende Mitteilung:
Der Skaleneinstellungsmodus wird eingegeben, wenn diese Anzeige im
Display erscheint.
2.3 Die Skaleneinstellungsmodi
Der HMI41 besitzt vier Skaleneinstellungsmodi: Die Spannungsausgabe (U)
und Stromausgabe (I) - Einstellungsmodi werden für die Meßwertgeber mit
Standardeinstellungen verwendet. Kundenspezifische Spannungsausgabe-
(cU) und kundenspezifische Stromausgabe (cI) - Einstellungsmodi gelten für
analoge Meßwertgeber mit kundenspezifischen Werten für die relative
Luftfeuchtigkeit, die Temperatur und / oder den Ausgabebereich. Alle
diese Selektionen werden im Speicher des HMI41 gesichert. Sind daher die
Einstellungen des Meßwertgebers beziehungsweise die Selektionen im
Speicher des HMI41 bei der nächsten Kalibrierung noch die gleichen, kann
man den Meßwertgeber direkt kalibrieren. Im folgenden werden die einzelnen
Einstellungsmodi individuell dargestellt.
2.3.1 Der Spannungsausgabe - Einstellungsmodus (U)
Besitzt der Meßwertgeber Spannungsausgaben, wird sein Temperaturintervall
zusammen mit dem Spannungsausgabe - Einstellungsmodus (U) an den
HMI41 übertragen. Der Feuchtigkeitsbereich liegt immer zwischen 0...100
%RH. Den U - Einstellungsmodus selektieren Sie durch Betätigung der Tasten
▲ oder ▼ und bestätigen diese Selektion mit ENTER. Daraufhin erscheint
eine Anzeige, die in etwa dem folgenden Beispiel entspricht:
