HMI41 Kalibrieroption
U218de-1.1 Bedienungsanleitung
9
RH output
selections
0...1V 0...10 V 0...5 V

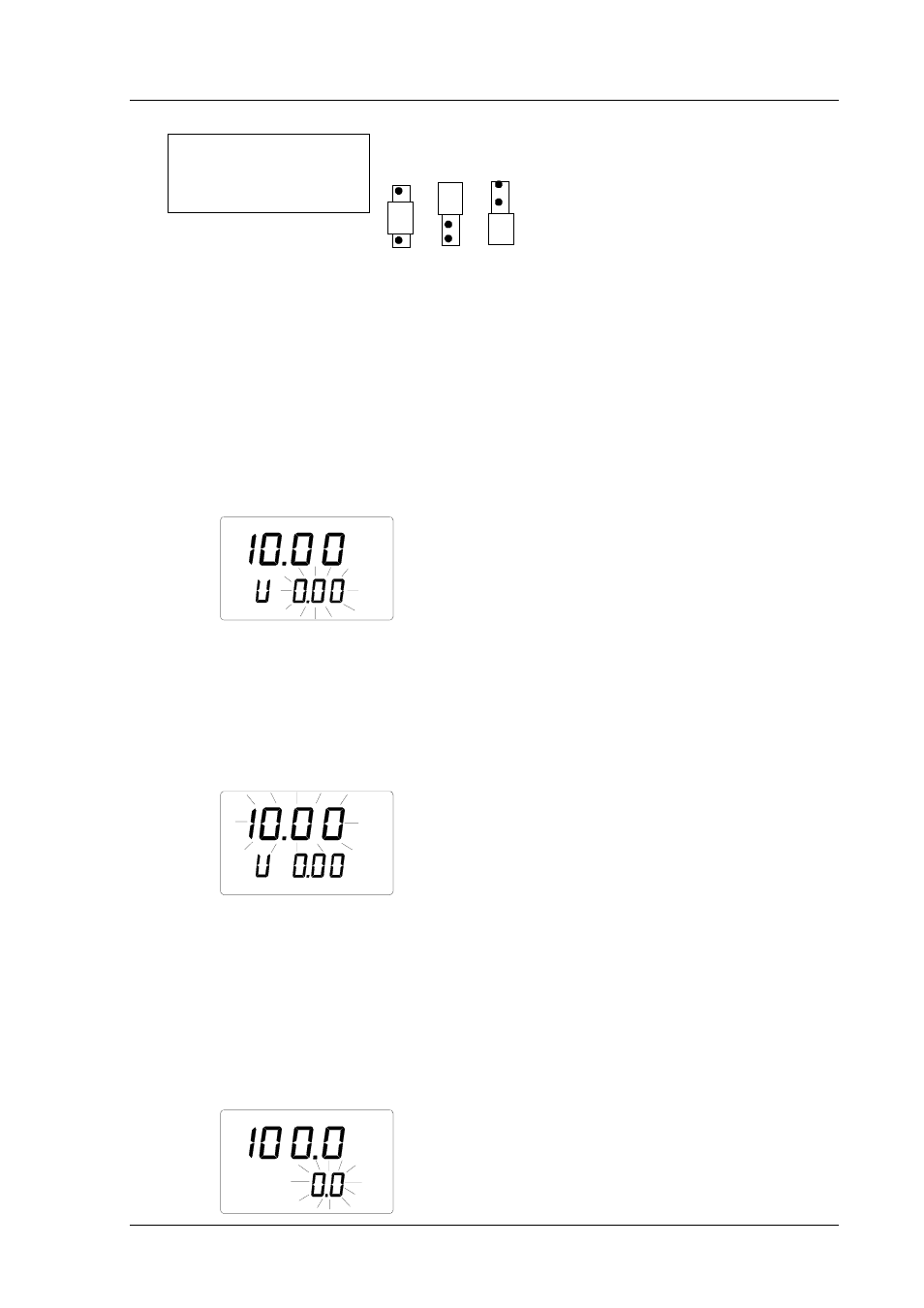

Abbildung 2.3.2 Jumper für den HMP140
RH output selections = Selektionen bezüglich der Ausgabe der
Feuchtigkeitswerte
Daraufhin blinken die Ziffern in der zweiten Zeile. Nun können Sie das
Intervall durch Betätigung der Tasten ▲ beziehungsweise ▼ nach Maßgabe
der Jumper-Position des Meßwertgebers nachstellen. Die Eingabe mit ENTER
bestätigen. Daraufhin erscheint eine Anzeige, die in etwa dem folgenden
Beispiel entspricht:
RH
set Lo
Die Ziffern in der zweiten Zeile blinken. Diese Ziffern bezeichnen den unteren
Grenzwert für das zur Zeit im HMI41 gespeicherte Spannungsintervall des
Meßwertgebers. Der Text rechts unten in der Ecke lautet "Lo". Nun können
Sie den unteren Grenzwert für das Spannungsintervall durch Betätigung der
Tasten ▲ beziehungsweise ▼ nach Maßgabe des Meßwertgebers nachstellen.
Die Eingabe mit ENTER bestätigen:
RH
set Hi
Daraufhin beginnen die Ziffern in der ersten Zeile zu blinken. Diesen Ziffern
ist der obere Grenzwert für das zur Zeit im HMI41 gespeicherte
Spannungsintervall des Meßwertgebers zu entnehmen. Unten rechts in der
Ecke steht "Hi". Nun können Sie den oberen Grenzwert für das
Spannungsintervall durch Bedienung der Tasten ▲ beziehungsweise ▼ nach
Maßgabe des Meßwertgebers einstellen. Die Eingabe mit ENTER bestätigen.
Daraufhin erscheint eine Anzeige, die in etwa dem folgenden Beispiel
entspricht:
RH
set Lo
%
Selektionen bezüglich der
Ausgabe der
Feuchtigkeitswerte
