HMI41 Kalibrieroption
Bedienungsanleitung
U218en-1.1
10
Die Ziffern in der zweiten Zeile blinken. Diese Ziffern bezeichnen den unteren
Grenzwert für den zur Zeit im HMI41 gespeicherten Feuchtigkeitsbereich des
Meßwertgebers. Der Text rechts unten in der Ecke lautet "Lo". Nun können
Sie den unteren Grenzwert für die relative Luftfeuchtigkeit durch Betätigung
der Tasten ▲ oder ▼ nach Maßgabe des Meßwertgebers nachstellen. Die
Eingabe mit ENTER bestätigen:
RH
set Hi
%

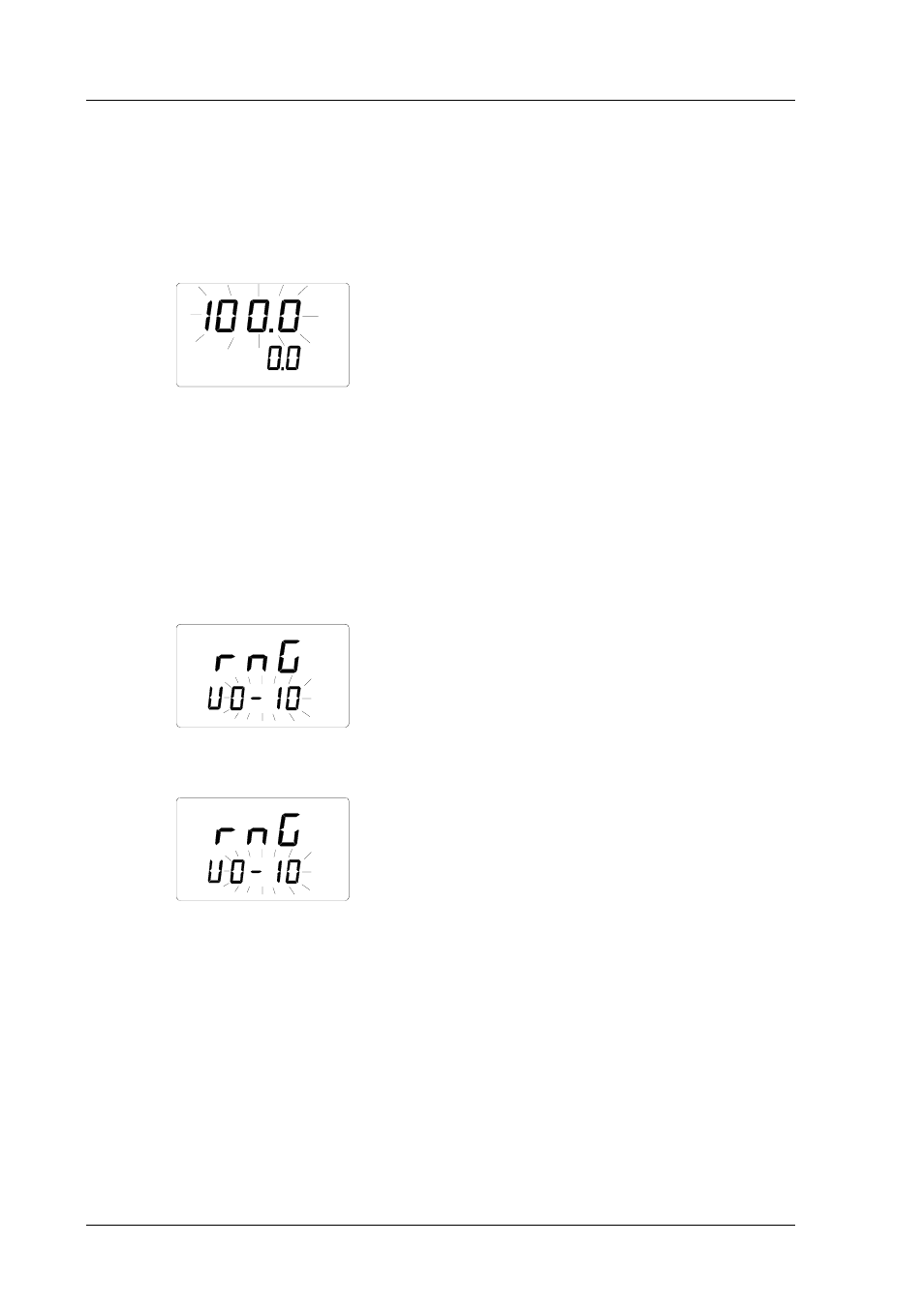

Daraufhin beginnen die Ziffern in der ersten Zeile zu blinken. Diesen Ziffern
ist der obere Grenzwert für den zur Zeit im HMI41 gespeicherten
Wertebereich des Meßwertgebers bezüglich der relativen Feuchtigkeit zu
entnehmen. Unten rechts in der Ecke steht "Hi". Nun können Sie den oberen
Grenzwert für den Wertebereich durch Bedienung der Tasten ▲
beziehungsweise ▼ nach Maßgabe des Meßwertgebers einstellen. Die Eingabe
mit ENTER bestätigen. Daraufhin aktiviert der HMI41 die Einstellungen für
den Temperaturkanal, und es erscheint eine Anzeige, die in etwa dem
folgenden Beispiel entspricht:
T
set
2.3.3.2 Der Temperaturkanal
T
set
Die Ziffern in der zweiten Zeile blinken. Diese Ziffern bezeichnen das
Spannungsintervall für den zur Zeit im HMI41 gespeicherten (jumper-
selektierbaren) Temperaturkanal des Meßwertgebers. Die Überprüfung der
Jumper-Positionen des Meßwertgebers erfolgt gemäß den Abbildungen 2.3.3 -
2.3.4.
