HMI41 Kalibrieroption
Bedienungsanleitung

U218en-1.1

12

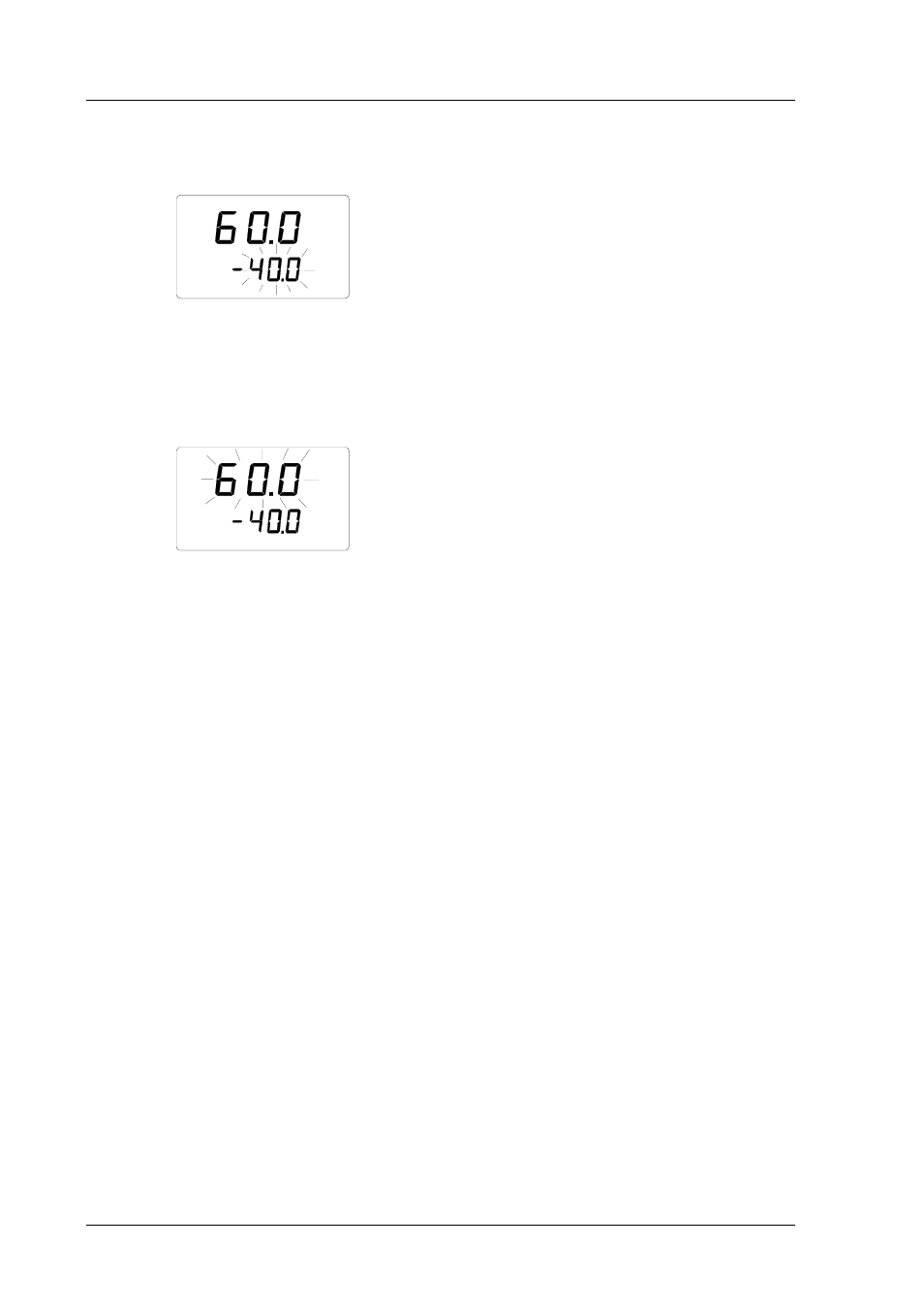

Daraufhin erscheint eine Anzeige, die in etwa dem folgenden Beispiel
entspricht:

set

Lo

T

T

°C

°C

Die Ziffern in der zweiten Zeile blinken. Diese Ziffern bezeichnen den unteren
Grenzwert für das zur Zeit im HMI41 gespeicherte Temperaturintervall des
Meßwertgebers. Der Text rechts unten in der Ecke lautet "Lo". Nun können
Sie den unteren Grenzwert durch Betätigung der Tasten ▲ oder ▼ nach
Maßgabe des Meßwertgebers nachstellen. Die Eingabe mit ENTER bestätigen:

set

Hi

T

T

°C

°C

Daraufhin beginnen die Ziffern in der ersten Zeile zu blinken. Diesen Ziffern
ist der obere Grenzwert für das zur Zeit im HMI41 gespeicherte
Temperaturintervall des Meßwertgebers zu entnehmen. Unten rechts in der
Ecke steht "Hi". Nun können Sie den oberen Grenzwert für das
Spannungsintervall durch Bedienung der Tasten ▲ beziehungsweise ▼ nach
Maßgabe des Meßwertgebers einstellen. Die Eingabe mit ENTER bestätigen.
Anschließend den HMI41 durch Betätigung der ON/OFF - Taste ausschalten.
Nun kann der Meßwertgeber kalibriert werden (siehe Kapitel 3).

2.3.4

Der kundenspezifische Stromausgabe - Einstellungsmodus

(cI)

Der kundenspezifische Stromausgabe - Einstellungsmodus (cI) wird dann
aktiviert, wenn die Skalierung der Wertebereiche für die relative
Luftfeuchtigkeit, die Temperatur beziehungsweise die Spannung vom
Standard abweicht.

HINWEIS

Beim Kalibrieren von Meßwertgebern mit
Stromausgabe ist sicherzustellen, daß die
Ausgabeschleife abgeschlossen ist.
