Hmw60u/y hmd70u/y – Vaisala Kalibrierung der Messwertgeber der HMDW6070- und der HMP140-Serie mit dem HMI41 Benutzerhandbuch
Seite 21
HMI41 Kalibrieroption
U218de-1.1
Bedienungsanleitung
17
TEST
CONNECTOR
T GAIN
RH
RH
T OFFSET
OFFSET
GAIN
T OFFSET
RH
RH
T GAIN
OFFSET
GAIN
RH TEST
T TEST
X3
X4
HMW60U/Y
HMD70U/Y

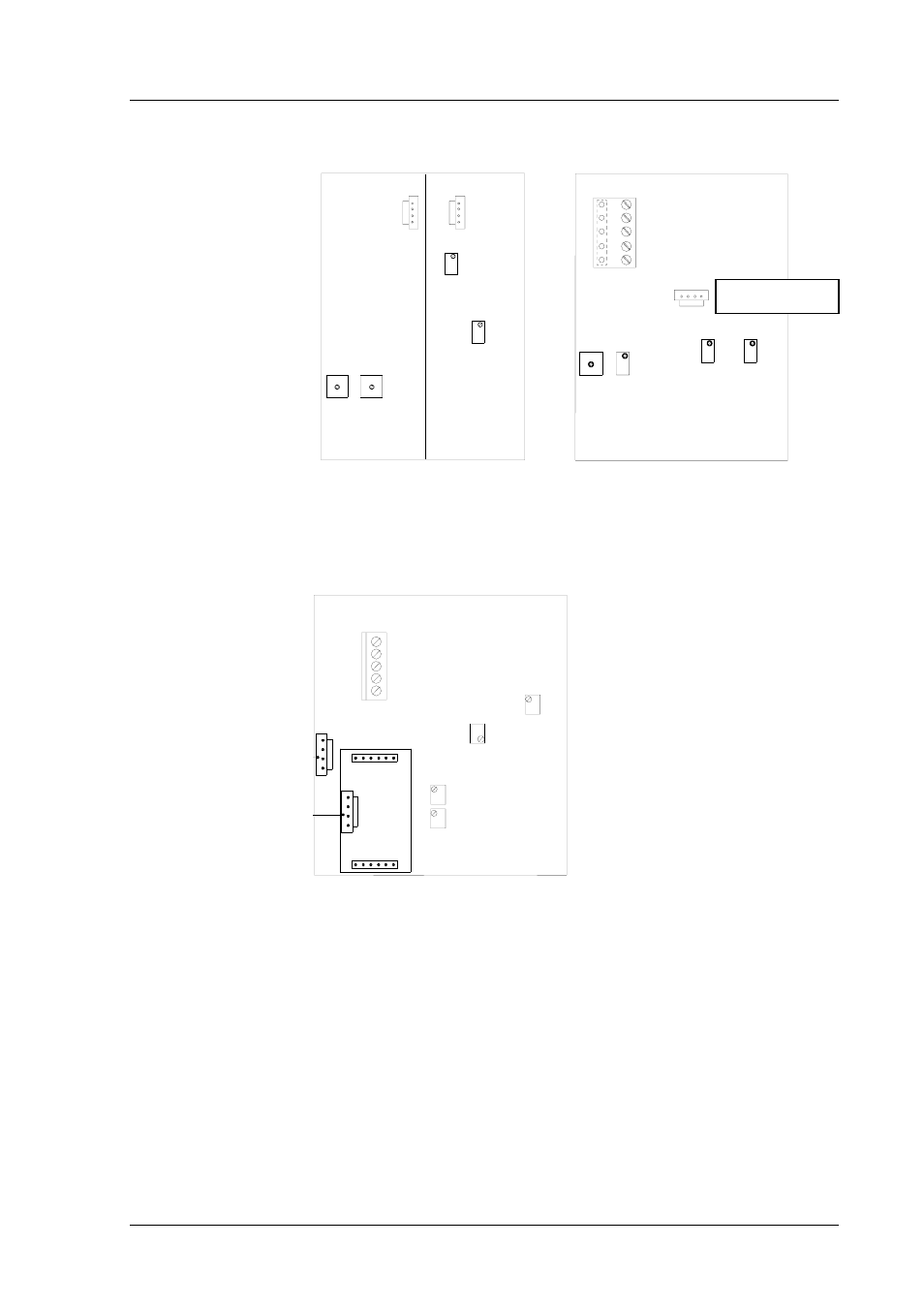

Abbildung 3.3
Kalibrierstecker und Potentiometer bei den
Meßwertgebern der HMW60- und der HMW70 - Serie
Current Module
Tgain
Toffset
RHoffset
RHgain
Test connector for
voltage outputs
Test connector for
current outputs
Abbildung 3.4
Kalibrierstecker und Potentiometer für die
Meßwertgeber der HMP140 - Serie
3.2
Kalibrierung der Feuchtigkeitswerte
Bei der Kalibrierung der Feuchtigkeitsanzeige des HMD/W60 -
Meßwertgebers ist sicherzustellen, daß das Eichkabel in den Prüfstecker für
die Luftfeuchtigkeitswerte eingesteckt ist (Abbildungen 3.2 und 3.3).
Ist das Kabel korrekt angeschlossen, schalten Sieden HMI41 durch Betätigung
der ON/OFF - Taste ein und warten Sie, bis die folgende Anzeige im Display
erscheint:
Prüfstecker
