Vaisala Kalibrierung der Messwertgeber der HMDW6070- und der HMP140-Serie mit dem HMI41 Benutzerhandbuch
Seite 15
HMI41 Kalibrieroption
U218de-1.1
Bedienungsanleitung
11
T output
selections
0...1V
0...5 V
0...10 V

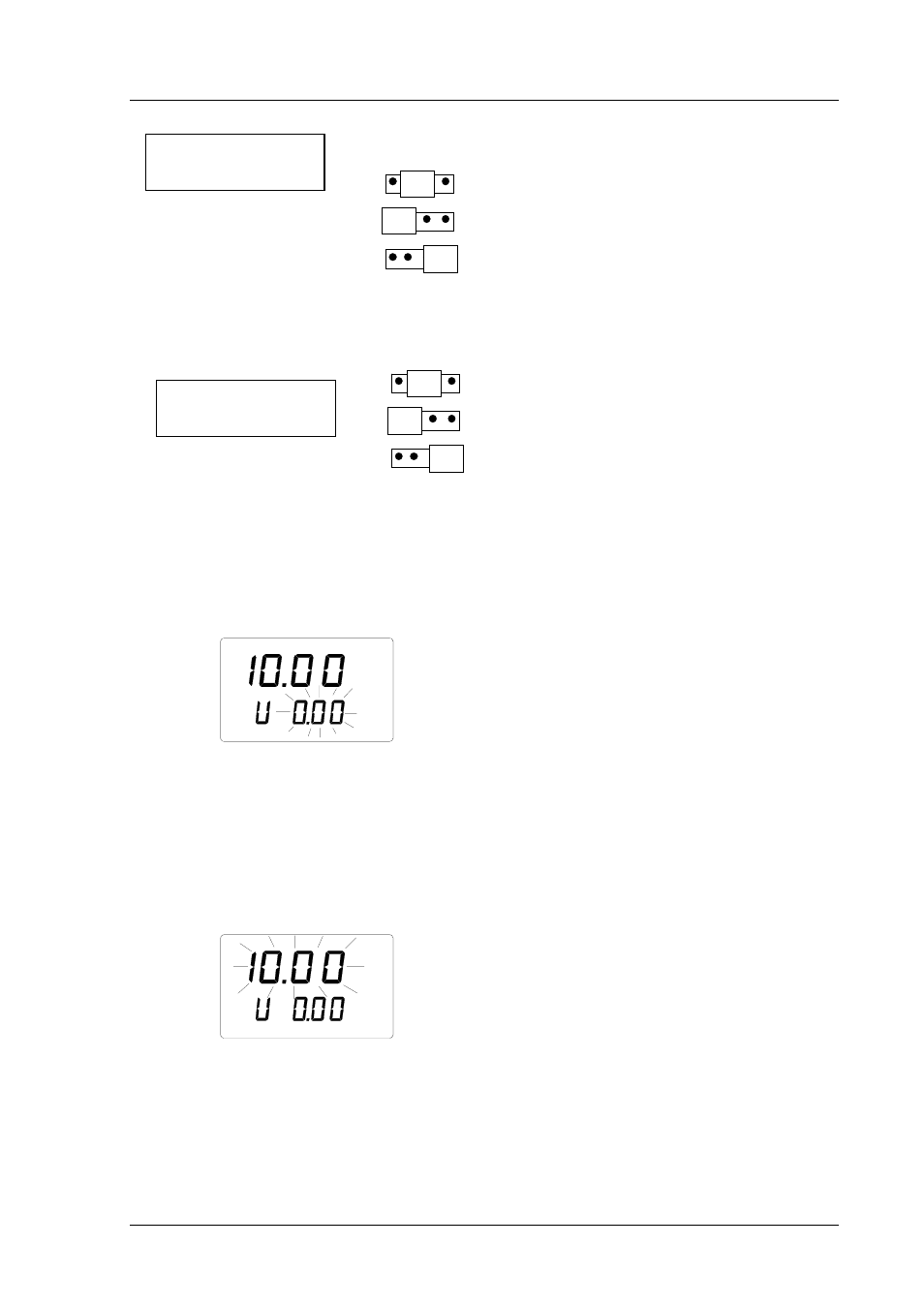

Abbildung 2.3.3
Jumper für den HMD/W70
T output
selections
0...1V
0...5 V
0...10 V
Abbildung 2.3.4
Jumper für den HMP140
Nun können Sie das Intervall anhand der Tasten ▲ beziehungsweise ▼ nach
Maßgabe der jeweiligen Jumperposition vorgeben. Die Eingabe mit ENTER
bestätigen. Daraufhin erscheint eine Anzeige, die in etwa dem folgenden
Beispiel entspricht:
set
Lo
T
Die Ziffern in der zweiten Zeile blinken. Diese Ziffern bezeichnen den unteren
Grenzwert für das zur Zeit im HMI41 gespeicherte Spannungsintervall des
Meßwertgebers. Der Text rechts unten in der Ecke lautet "Lo". Nun können
Sie den unteren Grenzwert durch Betätigung der Tasten ▲ oder ▼ nach
Maßgabe des Meßwertgebers nachstellen. Die Eingabe mit ENTER bestätigen.
Daraufhin erscheint eine Anzeige, die in etwa dem folgenden Beispiel
entspricht:
set
Hi
T
Daraufhin beginnen die Ziffern in der ersten Zeile zu blinken. Diesen Ziffern
ist der obere Grenzwert für das zur Zeit im HMI41 gespeicherte
Spannungsintervall des Meßwertgebers zu entnehmen. Unten rechts in der
Ecke steht "Hi". Nun können Sie den oberen Grenzwert für das
Spannungsintervall durch Bedienung der Tasten ▲ beziehungsweise ▼ nach
Maßgabe des Meßwertgebers einstellen. Die Eingabe mit ENTER bestätigen.
Selektionen bezüglich
der Temperaturausgabe
Selektionen bezüglich
der Temperaturausgabe
