HMI41 Kalibrieroption
Bedienungsanleitung
U218en-1.1
16
3.
KALIBRIERUNG
Eine erfolgreiche Kalibrierung ist nur dann möglich, wenn der Meßfühler des
HMI41 und der des Meßwertgebers die gleiche Temperatur aufweisen und der
Bezugssensor bereits vorher geeicht worden ist. Die Anzeigen benötigen
immer eine gewisse Zeit, um sich stabilisieren zu können. Die Wartezeit bis
zur Wertekonstanz hängt von den jeweiligen Umgebungsbedingungen ab und
kann zwischen 10 Minuten und einigen Stunden betragen.
3.1
Erste Schritte
Nach der Aktivierung der gewünschten Funktion (Kapitel 1.2) sowie der
erforderlichen Skaleneinstellungen (Kapitel 2) schalten Sie den HMI41 aus
und schließen das Eichkabel an den EXT - Stecker unten am HMI41 (siehe
Abbildung 3.1) sowie an den entsprechenden Anschlußstecker beim
Meßwertgeber an (siehe Abbildungen 3.2 - 3.4).

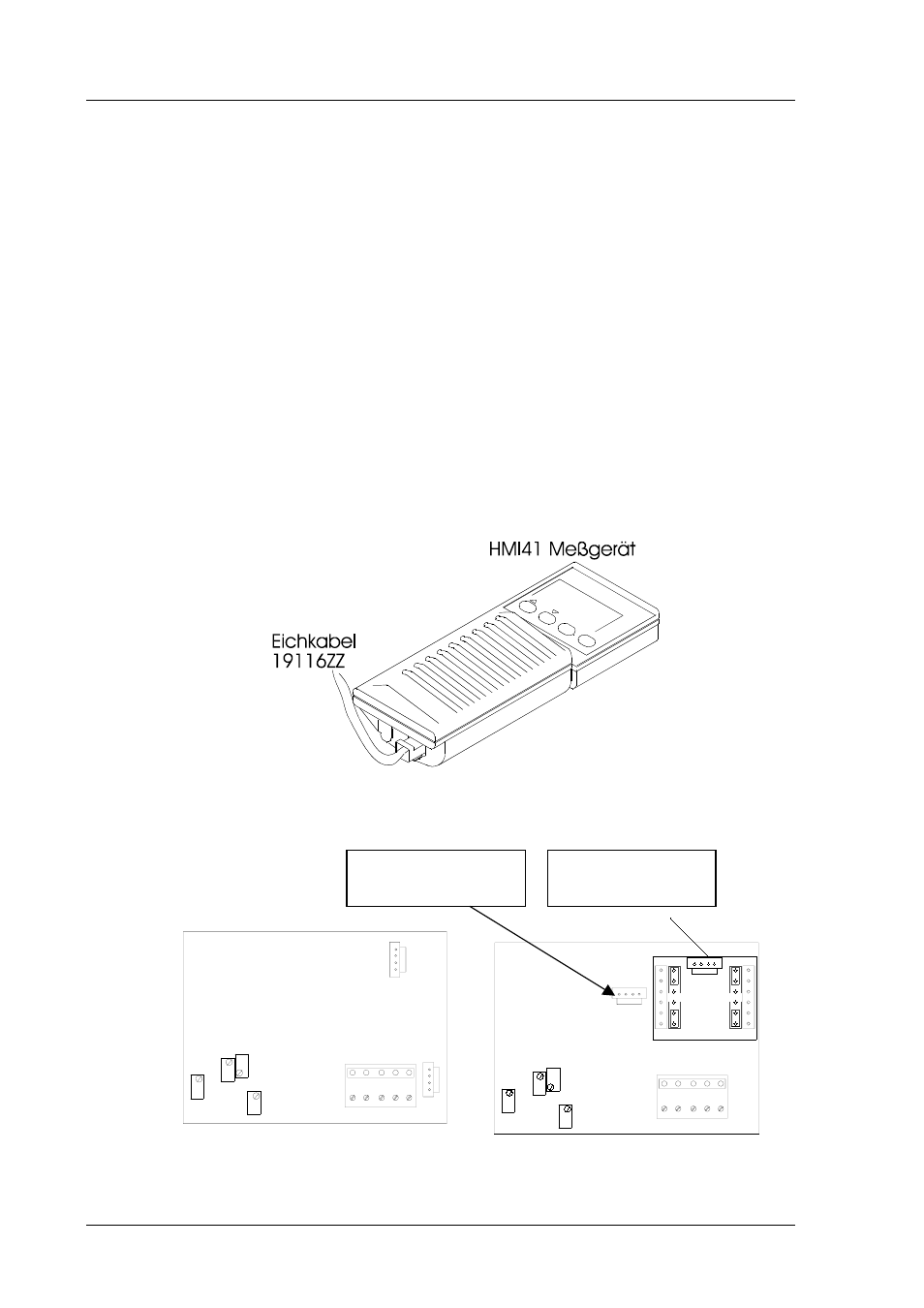

Abbildung 3.1
Position des Kalibriersteckers beim HMI41
T GAIN
RH GAIN
RH OFFSET
T OFFSET
T
TEST
TEST
RH
HMD60U/Y
T GAIN
RH GAIN
RH OFFSET
T OFFSET
TEST CONNECTOR
U
U
U
U
I-module 0-20mA
1
1
TEST CONNECTOR
FOR CURRENT OUTPUTS
FOR VOLTAGE OUTPUTS
HMD70U/Y
Abbildung 3.2
Kalibrierstecker und Potentiometer bei den
Meßwertgebern der HMD60- und der HMD70 - Serie
Prüfstecker für
die Stromausgabe
Prüfstecker für die
Spannungsausgabe
