HMI41 Kalibrieroption

U218de-1.1

Bedienungsanleitung

7

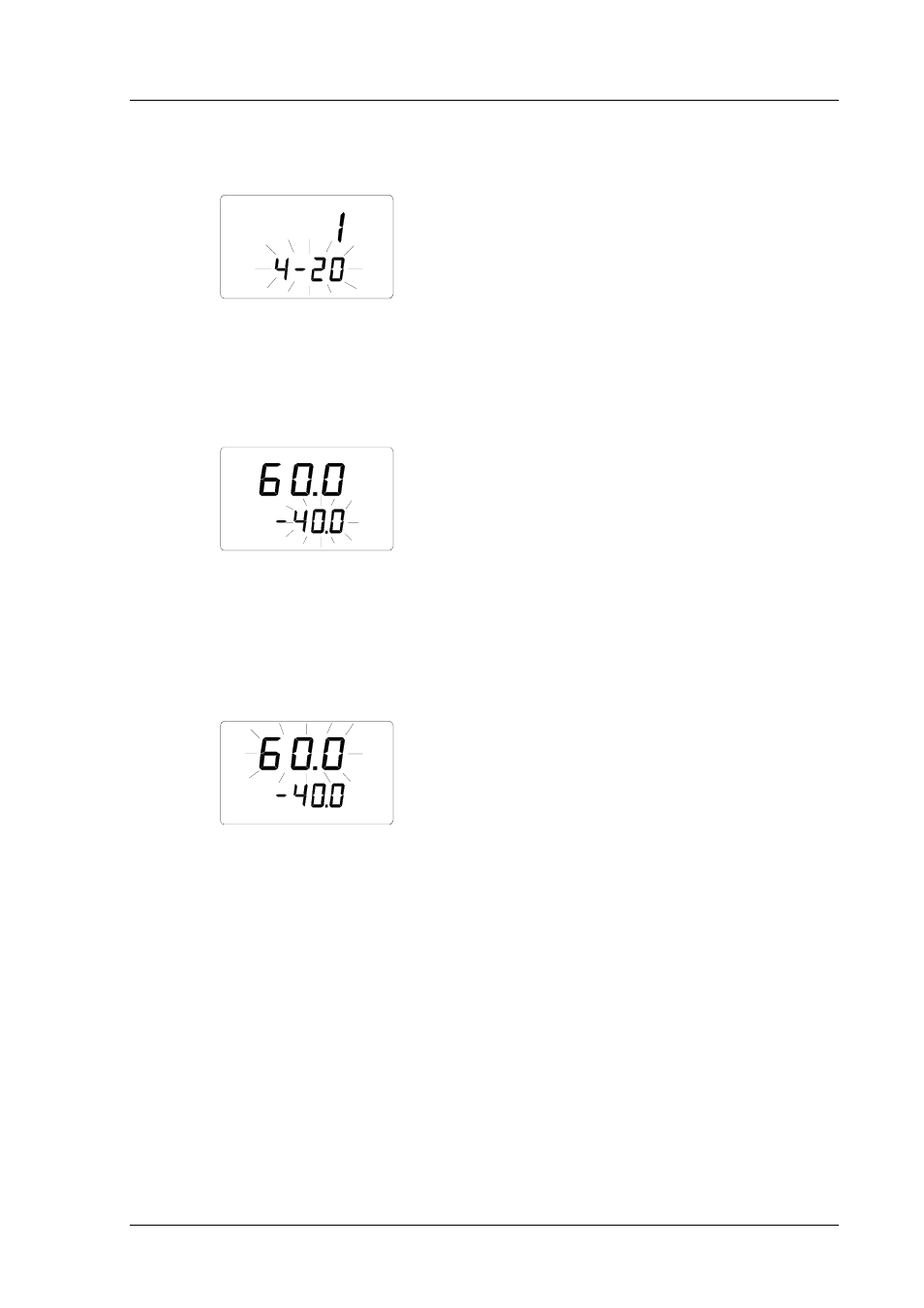

Eingabe mit ENTER. Daraufhin erscheint eine Anzeige, die in etwa dem
folgenden Beispiel entspricht:

set

Die Ziffern im Display blinken; nun können Sie die Stromausgabe (0...20 oder
4...20 mA) durch Betätigung der Tasten ▲ beziehungsweise ▼ nach Maßgabe
des zu kalibrierenden Meßwertgebers einstellen. Die Eingabe mit ENTER
bestätigen; daraufhin erscheint eine Mitteilung, die in etwa dem folgenden
Beispiel entspricht:

set

Lo

T

T

°C

°C

Nun blinken die Ziffern in der zweiten Zeile. Diese Ziffern bezeichnen den
unteren Grenzwert für das zur Zeit im HMI41 gespeicherte
Temperaturintervall des Meßwertgebers. Der Text rechts unten in der Ecke
lautet "Lo". Nun können Sie den unteren Grenzwert durch Betätigung der
Tasten ▲ (aufsteigende Ziffer) oder ▼ (absteigende Ziffer) nach Maßgabe des
Meßwertgebers nachstellen. Die Eingabe mit ENTER bestätigen:

set

Hi

T

T

°C

°C

Daraufhin beginnen die Ziffern in der ersten Zeile zu blinken. Diesen Ziffern
ist der obere Grenzwert für das zur Zeit im HMI41 gespeicherte
Temperaturintervall des Meßwertgebers zu entnehmen. Unten rechts in der
Ecke steht "Hi". Nun kann man den oberen Grenzwert durch Bedienung der
Tasten ▲ (aufsteigende Ziffer) beziehungsweise ▼ (absteigende Ziffer) nach
Maßgabe des Meßwertgebers nachstellen. Die Eingabe mit ENTER bestätigen
und den HMI41 durch Betätigung der ON/OFF - Taste ausschalten. Nun
können Sie den Meßwertgeber kalibrieren (siehe Kapitel 3).
